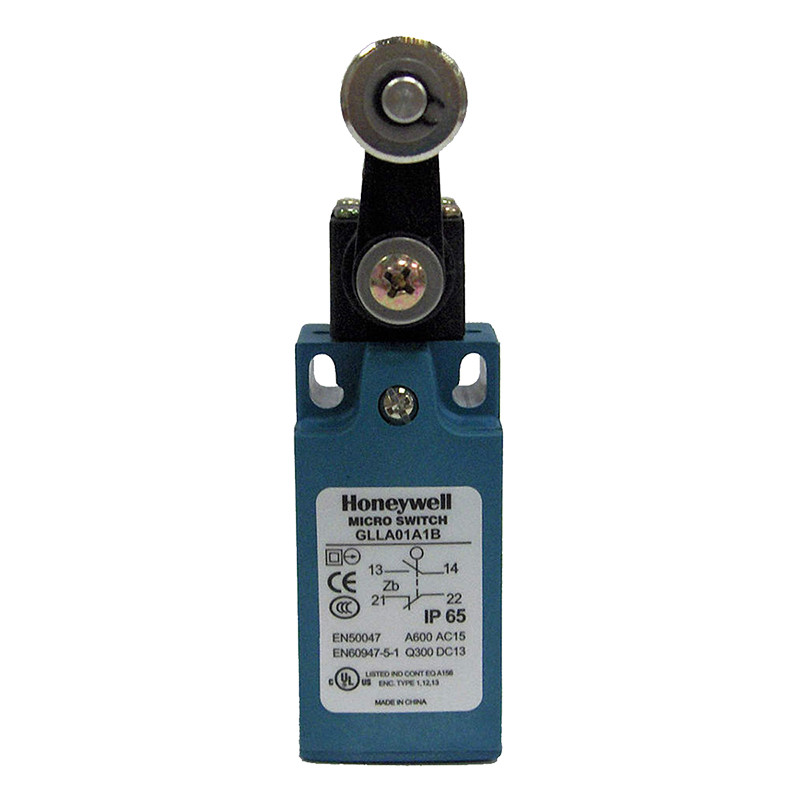

Wyłączniki krańcowe seria GLL
  • Wyłączniki krańcowe seria GLL

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Honeywell

Wyłączniki krańcowe seria GLL

Nowa seria wyłączników krańcowych frmy Honeywell łączy w sobie dobre wykonanie i dużą funkcjonalność a do tego jest bardzo konkurencyjna cenowo. Kompaktowa obudowa wykonana zgodnie z normą EN500047 pozwala montować te wyłączniki w aplikacjach, w których jest mało przestrzeni. Wyłączniki krańcowe serii GLL mają pozytywne otwarcie.


Dane techniczne

Obciążenie elektryczne: 10A, 300 VAC/ 250 VDC
Wyprowadzenie przewodów: dławik
Temperatura pracy: -10...80°C
Odporność na wibracje: 10g
Materiał obudowy: plastik
Odporność na udary: 50a
Styki: 1NO 1NC pewne otwarcie
Dopuszczenia: UL, C-UL, CE
Stopień ochrony: IP65
Trwałość: 5x106operacji


Rodzaj dźwigni Popychacz Popychacz z rolką Dźwignia boczna z rolką
Siła załączająca O.F. 9,8 N max. [2.22 Ibs] 9,8 N max. [2.22 Ibs] 12,0 N-cm [1.062 Ib-in]
Siła zwalniająca R.F. 1,5 N max. [0.34 Ibs] 1,5 N max. [0.34 Ibs] 2,0 N-cm [0.177 Ib-in]
Skok jałowy P.T. 2,8 mm max. [0.11 in] 2,8 mm max. [0.11 in] 30° max.
Zakres aktywny O.T. 3,0 mm min. [0.12 in min.] 3,0 mm min. [0.12 in min.] 40° min.
Zakres nieczułości D.T. 1,5 mm max. [0.06 in max] 1,5 mm max. [0.06 in max] 18° max.
Położenie zadziałania O.P. 18 mm± 0,5 mm
[0.71 in ± 0.02 in]		 28,7 mm± 0,5 mm
[1.13 in ± 0.02 in		 30°


Rodzaj dźwigni Regulowana dźwignia boczna z rolką Dźwignia boczna z rolką gumową 50 mm Regulowana dźwignia boczna z rolką gumową 50 mm
Siła załączająca O.F. 12,0 N-cm [1.062 Ib-in] 12,0 N-cm [1.062 Ib-in] 12,0 N-cm [1.062 Ib-in]
Siła zwalniająca R.F. 2,0 N-cm [0.177 Ib-in] 2,0 N-cm [0.177 Ib-in] 2,0 N-cm [0.177 Ib-in]
Skok jałowy P.T. 30° max. 30° max. 30° max.
Zakres aktywny O.T. 40° min. 40° min. 40° min.
Zakres nieczułości D.T. 18° max. 18° max. 18° max.
Położenie zadziałania O.P. 30° 30° 30°


Wymiary [mm/cal]


GLLA01A1Y, GLLC01A1Y
GLLA01A2Y, GLLC01A2Y
GLLA01B, GLLC01B
GLLA01C, GLLC01C
GLLA01A1B, GLLC01A1B
GLLA01A2B, GLLC01A2B


Numer katalogowy
