RUPALIT DE SIGURANȚĂ

Reducerea costurilor, securitate maximă

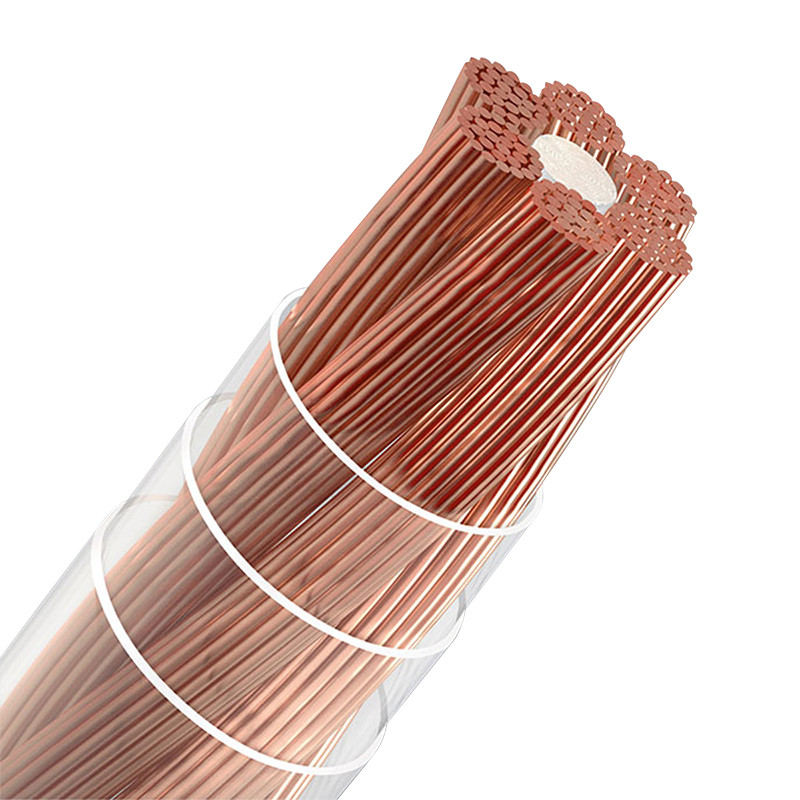

RUPALIT SAFETY este un cablu LITZ care va facilita proiectarea transformatorului în conformitate cu standardele IEC60950 (conforme).

Date tehnice

Avantaje tehnice și economice:

  • Reducerea cu 50% a dimensiunii transformatorului,
  • Reducerea cu 65% a greutății transformatorului,
  • izolarea între înfășurările primare și secundare devine inutilă,
  • izolarea între straturi devine de asemenea inutilă,
  • locuințe inutile,
  • o înfășurare mult mai rapidă.

Construcție:

  • sârmă de cupru emailată (0,02-1,6 mm AWG 13-52),
  • secțiune transversală în conformitate cu cerințele DIN sau ale clienților.

Material izolant:

  • Film de poliester de 150 ° C (Mylar®),
  • folie P.E.N. (XR 20), 155 ° C,
  • Film de poliamidă de 220 ° C (Kapton®, Kapton® CR).

Wielowarstwowa izolacja z MYLAR®’u  RUPALIT SAFETY

Izolație multistrat de la MYLAR®

  •  tensiune de lucru max. 400Vrms; max. 1000V,
  •  frecvență max. 500kHz,
  •  grupa de materiale B (max. 165 ° C),
  •  tensiune de avarie: 4,8kV.
RUPALIT SAFETY Wielowarstwowa izolacja z KAPTON®’u

Izolație multistrat cu KAPTON®

  • tensiune de lucru max. 400Vrms; max 1000V,
  • frecvență max. 500kHz,
  • grupa de materiale F,
  • tensiune de defecțiune 7-8kV.

Exemple de aplicație:

  • transformatoare de înaltă frecvență,
  • surse de alimentare cu comutare.
