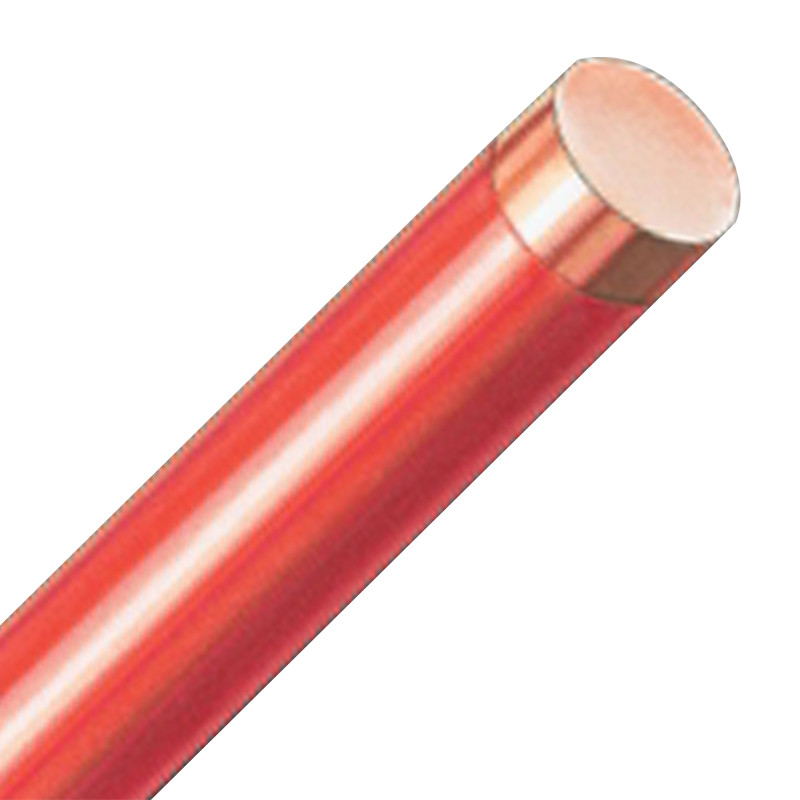

RUPOL DE SIGURANȚĂ

Reducerea costurilor, securitate maximă

RUPOL SAFETY este un cablu de tip LITZ care va facilita proiectarea transformatorului în conformitate cu standardele IEC60950, anexa C și anexa U; VDE 0805; UL60950 (compatibil).

Date tehnice

Avantaje tehnice și economice:

• fire de poliamidă opționale folosite pentru protecție suplimentară,
• izolarea între înfășurările primare și secundare devine inutilă,
• izolarea între straturi devine de asemenea inutilă,
• locuințe inutile,
• o înfășurare mult mai rapidă,
• cantități mici disponibile,
• placat cu argint prin lipire prin imersiune, nu este necesară eliminarea mecanică a acoperirii

Construcție:

• sârmă de cupru emailată (0,5 - 1,6 mm AWG 14-24),
• secțiune transversală în conformitate cu cerințele DIN sau ale clienților.

Material izolant:

• Film de poliester de 150 ° C (Mylar®),
• folie P.E.N. (XR 20), 155 ° C,
• Film de poliamidă de 220 ° C (Kapton®, Kapton® CR).

Izolație multistrat de la MYLAR®:

• tensiune de lucru max. 400Vrms; max. 1000V,
• frecvență max. 500kHz,
• grupa de materiale B (max. 165 ° C),
• tensiune de avarie: 4,8kV.

Exemple de aplicație:

• transformatoare de înaltă frecvență,
• surse de alimentare cu comutare.
