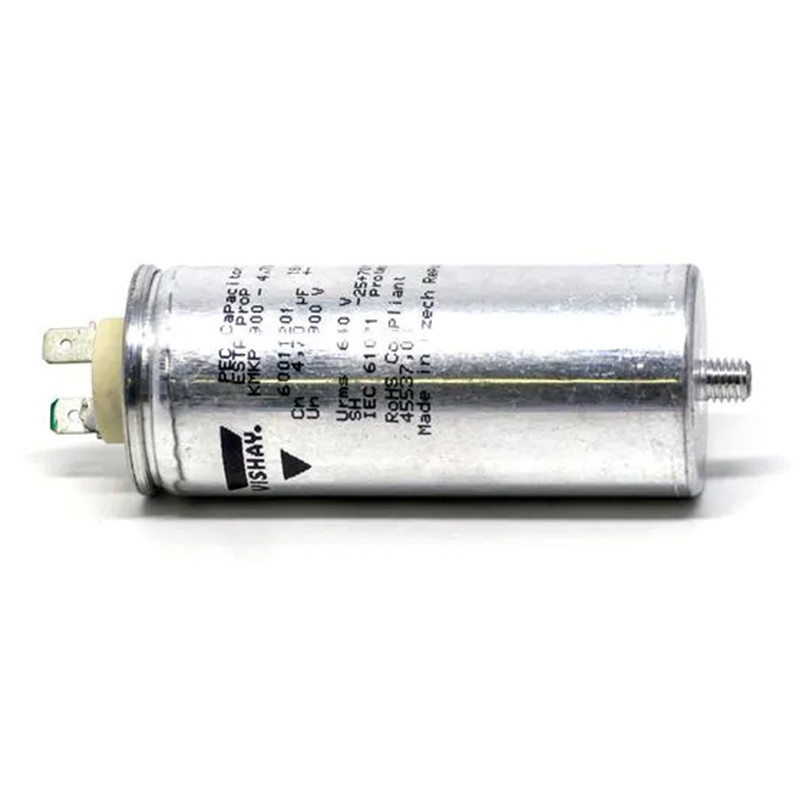

Photos are for informational purposes only. View product specification

Manufacturer: Vishay

Kondensatory komutacyjne i tłumiące seria KMKP/KA 320-3500V

COMMUTATION AND ATTENUATE CAPACITORS -KMKP/KA 320-3500V SERIES


Electrical data:
KMKP
with regeneration ability
KA
without regeneration ability
Temperature range

• Casing temperature
-25°C do 70°C
• Storage temperature
-40°C do 85°C
Humidity
95%
Life time (z 3% error coefficient):
100 000 h
Capacity tolerance
±10%
Voltage test (terminal/terminal):
2,15 x UN/√2 AC/1Os
Voltage test (terminal/casing):
2 x URMS + 1000V AC/60s

(min. 3000V/AC/60s)
Repeatable impulse current
du/dt x C(A)
Lossiness coefficient

• (50 Hz)
-4
• (1 kHz)
-4
Electrical terminals
plug AMD 6,3 x 0,8mm, screw M10
Impregnation:
NON PCB
Dielectric:

• GMKP series
polyester foil, self regenerating
• GA series
polypropylene foil , no regeneration
Assembly:
vertical/horizontal

COMMUTATION AND ATTENUATE CAPACITORS -KMKP/KA 320-3500V SERIES


TypeCapacity
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Dimensions
[mm] Ø x h		Weight
[kg]		Drawing numberElectrical data
KMKP 320 SERIES

KMKP 320 - 2,2IA

 2,2 12 600 12 30x72 0,05 1 Nominal voltage UN – 320 V
Peek-Peek voltage URMS – 230 V
Repeatable impulse voltage US – 483 V
Non Repeatable impulse voltage US max – 966 V

KMKP 320 - 3,3IA

 3,3 12 600 7 30x72 0,05 1

KMKP 320 - 4,7IA

 4,7 15 600 7 30x72 0,05 1

KMKP 320 - 6,8IA

 6,8 15 600 7 35x72 0,07 1

KMKP 320 - 10,0IA

 10 15 600 7 40x72 0,09 1

KMKP 320 - 15,0IA

 15 18 600 5 50x72 0,14 1

KMKP 320 - 22,0IA

 22 18 600 1,6 60x72 0,16 1

KMKP 320 - 33,0IA

 33 18 600 1,5 50x109 0,21 5

KMKP 320 - 47,0IA

 47 18 300 1,5 60x109 0,31 5

KMKP 320 - 68,0IA

 68 18 300 1,5 60x127 0,36 5

KMKP 320 - 100IB

 100 60 300 1,3 64x140 0,45 7

KMKP 320 - 240IB

 240 80 300 1,3 84x190 1,05 7

KMKP 320 - 340IB

 340 80 300 1,3 84x240 1,33 7
SERIA KMKP 600

KMKP 600 - 1,0IA

 1 12 600 12 30x52 0,04 1 Nominal voltage UN – 600 V
Peek-Peek voltage URMS – 425 V
Repeatable impulse voltageUS – 893 V
Non Repeatable impulse voltage US max – 1785 V

KMKP 600 - 2,2IA

 2,2 12 600 7 30x72 0,05 1

KMKP 600 - 3,3IA

 3,3 12 600 7 30x72 0,07 1

KMKP 600 - 4,7IA

 4,7 15 600 7 35x72 0,07 1

KMKP 600 - 6,8IA

 6,8 15 600 7 40x72 0,09 1

KMKP 600 - 10,0IA

 10 15 600 2 50x72 0,14 1

KMKP 600 - 15,0IA

 15 18 600 1,6 40x127 0,16 1

KMKP 600 - 22,0IB

 22 40 600 1,5 50x109 0,21 7

KMKP 600 - 33,0IB

 33 50 300 1,5 60x109 0,31 7

KMKP 600 - 47,0IB

 47 80 300 1,5 84x105 0,45 7

KMKP 600 - 68,0IB

 68 80 300 1,5 84x140 0,78 7

KMKP 600 - 100IB

 100 80 300 1,3 84x190 1,05 7

KMKP 600 - 160IB

 160 80 300 1,3 84x240 1,33 7

TypeCapacity
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Dimensions
[mm] Ø x h		Weight
[kg]		Drawing numberElectrical data
SERIA KMKP 750

KMKP 750 - 1,0IA

 1 12 600 12 30x52 0,04 1 Nominal voltage UN - 750 V
Peek-Peek voltage URMS - 530 V
Repeatable impulse voltageUS - 1113 V
Non Repeatable impulse voltageUSmax - 2226 V

KMKP 750 - 2,2lA

 2,2 12 600 7 30x72 0,05 1

KMKP 750 - 3,3lA

 3,3 15 600 7 35x72 0,07 1

KMKP 750 - 4,7lA

 4,7 15 600 7 40x72 0,09 1

KMKP 750 - 6,8IA

 6,8 15 600 2 50x72 0,14 1

KMKP 750 - 10,0IA

 10 18 600 1,8 50x92 0,18 1

KMKP 750 - 15,0IA

 15 18 600 1,8 60x92 0,26 5

KMKP 750 - 22,0IB

 22 40 300 1,8 60x109 0,31 7

KMKP 750 - 33,0IB

 33 60 300 1,5 64x140 0,45 7

KMKP 750 - 47,0IB

 47 80 300 1,3 84x190 0,61 7

KMKP 750 - 68,0IBK

 68 80 300 1,3 64x240 1,05 7

KMKP 750 - 68,0IB

 100 80 300 1,3 84x240 0,95 7

KMKP 750 - 100IB

 120 80 300 1,3 84x240 1,28 7

KMKP 750 - 120IB

 120 80 300 1,3 84x240 1,33 7
SERIA KMKP 900

KMKP 900 - 0,1 IA

 0,1 12 750 20 30x52 0,04 1 Nominal voltage UN - 900 V
Peek-Peek voltage URMS - 640 V
Repeatable impulse voltage US - 1344 V
Non Repeatable impulse voltageUS max-2688 V

KMKP 900 - 0,22 IA

 0,22 12 750 20 30x52 0,04 1

KMKP 900 - 0,33 IA

 0,33 12 600 18 30x52 0,04 1

KMKP 900 - 0,47 IA

 0,47 12 500 18 30x52 0,04 1

KMKP 900 - 0,68 IA

 0,68 15 500 15 30x52 0,04 1

KMKP 900 - 1,0 IA

 1 16 500 10 35x52 0,05 1

KMKP 900 - 2,2 IA

 2,2 16 500 12 35x72 0,07 1

KMKP 900 - 2,2 IAK

 2,2 16 500 10 45x52 0,08 1

KMKP 900 - 3,3 IA

 3,3 16 500 10,5 35x82 0,08 1

KMKP 900 - 4,7 IA

 4,7 18 300 7 40x97 0,12 1

KMKP 900 - 6,8 IA

 6,8 18 300 5 50x92 0,18 5

KMKP 900 - 10,0 IA

 10 18 300 5 60x97 0,27 5

KMKP 900 - 10,0 IB

 10 40 300 5 60x109 0,31 7

KMKP 900 - 15,0 IA

 15 18 300 2 60x109 0,31 5

KMKP 900 - 15,0 IB

 15 40 300 2 60x109 0,31 7

KMKP 900 - 22,0 IB

 22 80 300 1,5 64x140 0,45 7

KMKP 900 - 22,0 IBK

 22 80 300 1,5 84x105 0,58 7

KMKP 900 - 33,0 IB

 33 80 300 1,5 64x240 0,85 7

KMKP 900 - 33,0 IBK

 33 80 300 1,5 84x140 0,78 7

KMKP 900 - 47,0 IB

 47 80 300 1,5 64x240 0,92 7

KMKP 900 - 47,0 IBK

 47 80 300 1,5 84x190 1,06 7

KMKP 900 - 68,0 IB

 68 80 300 1,5 84x240 1,33 7

KMKP 900 - 0,47 IAX

 0,47 10 750 18 35x52 0,05 3

KMKP 900 - 0,68 IAX

 0,68 10 750 15 35x52 0,05 3

KMKP 900 - 1,00 IAX

 1 10 750 10 35x52 0,05 3
SERIA KMKP/KA 1100

KMKP 1100 - 0,10 IAX

 0,1 10 750 20 35x52 0,05 3 Nominal voltage UN- 1100V
Peek-Peek voltage URMS- 780V
Repeatable impulse voltageUS - 1638V
Non Repeatable impulse voltage USmax -3276V

KMKP 1100 - 0,22 IAX

 0,22 10 750 20 35x52 0,05 3

KMKP 1100 - 0,33 IAX

 0,33 10 750 18 35x82 0,08 3

KMKP 1100 - 0,47 SA

 0,47 12 750 18 40x82 0,1 4

KMKP 1100 - 0,68 SA

 0,68 12 750 15 40x82 0,1 4

KMKP 1100 - 1,0 lA

 1 18 500 12 50x72 0,14 5

KMKP 1100 - 2,2 lA

 2,2 18 500 10 50x92 0,24 5

KMKP 1100 - 3,3 lA

 3,3 18 500 8 50x127 0,25 5

KMKP 1100 - 4,7 lA

 4,7 18 500 8 60x127 0,36 5

KMKP 1100 - 6,8 lA

 6,8 18 200 5 60x127 0,36 5

KMKP 1100 - 10 IB

 10 60 200 2 64x140 0,45 7

KMKP 1100 - 15,0 IB

 15 60 200 2 64x190 0,61 7

KMKP 1100 - 22 IB

 22 80 200 2 84x190 1,05 7

KMKP 1100 - 33 IB

 33 80 200 2 84x190 1,05 7

KMKP 1100 - 47 IB

 47 80 200 2 84x240 1,33 7

TypeCapacity
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Dimensions
[mm] Ø x h		Weight
[kg]		Drawing numberElectrical data
SERIA KMKP/KA 1400

KA 1400 - 0,10 SA

 0,1 10 900 17 40x52 0,07 4 Nominal voltage UN- 1400V
Peek-Peek voltage URMS- 1000V
Repeatable impulse voltageUS-2100V
Non Repeatable impulse voltageUSmax-4200V

KA 1400 - 0,22 SA

 0,22 10 900 17 40x52 0,07 4

KA 1400 - 0,33 SA

 0,33 10 900 17 40x52 0,07 4

KA 1400 - 0,47 SA

 0,47 10 750 17 40x52 0,07 4

KA 1400 - 0,68 IA

 0,68 18 500 17 50x82 0,16 5

KMKP1400 - 1,0 IA

 1 18 500 12 50x82 0,16 5

KMKP1400 - 2,2 IA

 2,2 18 500 8 50x97 0,19 5

KMKP1400 - 3,3 IA

 3,3 18 450 8 50x127 0,25 5

KMKP1400 - 4,7 IB

 4,7 40 450 5 64x140 0,45 7

KMKP 1400 - 6,8 IB

 6,8 60 450 5 60x190 0,61 7

KMKP 1400 - 6,8 IBK

 6,8 80 450 5 84x140 0,78 7

KMKP 1400 - 10,0 IB

 10 60 250 2 64x190 0,61 7

KMKP 1400 - 10,0 IBK

 10 80 250 2 84x140 0,78 7

KMKP 1400 - 15,0 IB

 15 80 250 2 84x190 1,05 7

KMKP 1400 - 22,0 IB

 22 80 250 2 84x190 1,16 7

KMKP 1400 - 30,0 IB

 30 80 250 2 84x240 1,33 7

KMKP 1400 - 45,0 IB

 45 80 250 1,5 84x340 1,83 7

KA 1400 - 0,10 IAX

 0,1 10 300 17 35x52 0,05 3

KA 1400 - 0,22 IAX

 0,22 10 300 17 35x52 0,05 3

KA 1400 - 0,33 IAX

 0,33 10 300 17 40x52 0,07 3

KA 1400 - 0,47 IAX

 0,47 10 300 17 40x52 0,07 3

KA 1400 - 1,00 IAX

 1 10 300 17 40x75 0,09 3
SERIA KMKP/KA 1800

KA 1800 - 0,10 SA

 0,1 12 900 16 40x72 0,09 4 Nominal voltage UN - 1800V
Peek-Peek voltage URMS- 1280V
Repeatable impulse voltage US- 2688V
Non Repeatable impulse voltage USmax- 5376V

KA 1800 - 0,22 SA

 0,22 12 900 16 40x72 0,09 4

KA 1800 - 0,33 SA

 0,33 12 900 16 40x72 0,09 4

KA 1800 - 0,47 SA

 0,47 15 750 16 40x127 0,16 4

KA 1800 - 0,68 SA

 0,68 16 750 16 40x127 0,16 4

KA 1800 - 1,0 IA

 1 18 500 12 50x82 0,25 5

KMKP 1800 - 1,5 IA

 1,5 20 500 7 60x84 0,36 5

KMKP 1800 - 2,2 IA

 2,2 20 500 7 50x127 0,25 5

KMKP 1800 - 3,3 IA

 3,3 20 400 5 60x127 0,36 5

KMKP 1800 - 4,7 IB

 4,7 60 400 5 64x140 0,45 7

KMKP 1800 - 6,8 IB

 6,8 80 400 2 64x190 0,61 7

KMKP 1800 - 10,0 IB

 10 80 300 2 84x190 1,05 7

KMKP 1800 - 15,0 IB

 15 80 300 2 84x210 1,16 7
SERIA KMKP/KA 2100

KA 2100 - 0,10 SA

 0,1 12 900 1,3 40x82 0,1 4 Nominal voltage UN - 2100V
Peek-Peek voltage URMS - 1485V
Repeatable impulse voltageUS- 3119V
Non Repeatable impulse voltage USmax- 6237V

KA 2100 - 0,22 SA

 0,22 15 900 1,5 40x82 0,1 4

KA 2100 - 0,33 IA

 0,33 18 900 1,5 50x82 0,16 5

KA 2100 - 0,47 IA

 0,47 18 750 1,5 50x82 0,16 5

KA 2100 - 0,68 IA

 0,68 18 750 1,3 60x84 0,24 5

KA 2100 - 1,0 IA

 1 18 500 1,3 50x127 0,25 5

KA 2100 - 2,2 IA

 2,2 18 300 1,3 64x140 0,45 5

KA 2100 - 3,3 IA

 3,3 20 300 1,5 64x190 0,61 5

KA 2100 - 4,7 IB

 4,7 80 300 1,5 84x190 1,05 7

KA 2100 - 6,8 IB

 6,8 80 250 1,5 84x210 1,16 7

KA 2100 - 10 IB

 10 80 250 1,3 84x240 1,33 7
SERIA KA 2250

KA 2250 - 0,10 SA

 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2250V
Peek-Peek voltage URMS- 1590V
Repeatable impulse voltage US- 3339V
Non Repeatable impulse voltage USmax - 6678 V

KA 2250 - 0,22 SA

 0,22 15 900 17 40x82 0,1 4

KA 2250 - 0,33 IA

 0,33 15 900 17 50x82 0,1 5

KA 2250 - 0,47 IA

 0,47 18 750 17 50x82 0,16 5

KA 2250 - 0,68 IA

 0,68 18 750 17 60x84 0,24 5

KA 2250 - 1,0 IA

 1 18 500 17 60x84 0,24 5

KA 2250 - 1,5 IA

 1,5 20 500 12 60x127 0,36 5

KA 2250 - 2,2 IA

 2,2 20 500 7 64x140 0,41 5

KA 2250 - 3,3 IB

 3,3 60 500 4 64x190 0,61 9

KA 2250 - 4,7 IB

 4,7 80 300 2 84x190 1,05 9

KA 2250 - 6,8 IB

 6,8 80 300 2 84x190 1,05 9

KA 2250 - 10,0 IB

 10 80 300 2 84x210 1,16 9

TypeCapacity
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Dimensions
[mm] Ø x h		Weight
[kg]		Drawing numberElectrical data
SERIA KA 2700

KA 2700 - 0,10 SA

 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2700V
Peek-Peek voltage URMS- 1910V
Repeatable impulse voltageUS>- 4011V
Non Repeatable impulse voltage USmax - 8022V

KA 2700 - 0,22 SA

 0,22 15 900 17 40x82 0,16 4

KA 2700 - 0,33 IA

 0,33 18 900 17 50x82 0,16 5

KA 2700 - 0,47 IA

 0,47 18 750 17 50x82 0,16 5

KA 2700 - 0,68 IA

 0,68 18 750 17 60x84 0,24 5

KA 2700 - 1,0 IA

 1 20 500 8 64x140 0,45 5

KA 2700 - 1,5 IA

 1,5 20 500 8 64x140 0,45 5

KA 2700 - 2,2 SB

 2,2 60 500 3 64x190 0,41 8

KA 2700 - 3,3 SB

 3,3 60 500 4 64x190 0,61 8

KA 2700 - 4,7 IB

 4,7 80 300 2 84x190 1,05 9

KA 2700 - 6,8 IB

 6,8 80 300 2 84x210 1,16 9
SERIA KA 3000

KA 3000 - 0,10 SA

 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN - 3000 V
Peek-Peek voltage URMS -2120V
Repeatable impulse voltageUS -4452V
Non Repeatable impulse voltageUSmax -8904V

KA 3000 - 0,22 SA

 0,22 15 1900 19 40x127 0,16 4

KA 3000 - 0,33 SA

 0,33 18 900 19 40x127 0,16 4

KA 3000 - 0,47 SA

 0,47 18 750 12 50x127 0,25 4

KA 3000 - 1,0 SB

 1 30 500 10 64x140 0,45 4

KA 3000 - 1,5 SB

 1,5 40 500 6 64x190 0,61 8

KA 3000 - 2,0 SB

 2 40 500 2 64x190 0,61 8

KA 3000 - 3,0 SB

 3 80 500 2 84x190 1,05 8

KA 3000 - 4,0 SB

 4 80 500 2 84x210 1,16 8
SERIA KA 3500

KA 3500 - 0,10 SA

 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN- 3500V
Peek-Peek voltage URMS - 2480V
 Repeatable impulse voltageUS - 5208V
Non Repeatable impulse voltage USmax - 10416V

KA 3500 - 0,22 SA

 0,22 12 1900 19 40x127 0,16 4

KA 3500 - 0,33 SA

 0,33 12 900 19 50x127 0,25 4

KA 3500 - 0,47 SA

 0,47 15 750 12 50x127 0,25 4

KA 3500 - 0,68 SA

 0,68 30 750 7 60x127 0,36 4

KA 3500 - 1,0 SB

 1 60 500 3 64x190 0,61 8

KA 3500 - 1,5 SB

 1,5 80 400 2 84x190 1,05 8

KA 3500 - 2,0 SB

 2 80 400 2 84x190 1,05 8

KA 3500 - 3,0 SB

 3 80 400 2 84x210 1,16 8

Dimensions and drawings

Drawing 1 Drawing 3 Drawing 4 Drawing 5

Drawing 7 Drawing 8 Drawing 9
Less
Read more

Send an inquiry

Are you interested in this product? Do you need additional information or individual pricing?

Contact us
