LTP-EXD - Dławiki do stref zagrożonych wybuchem

LTP-EXD - Dławiki do stref zagrożonych wybuchem - Flexicon


Typowe zastosowanie:

  • Zakłady petrochemiczne i rafineryjne
  • Gorzelnie
  • Młyny
  • Lakiernie
  • Przemysł farmaceutyczny
  • Stacje benzynowe

Certyfikaty:

LTP-EXD - Dławiki do stref zagrożonych wybuchem ceryfikat


LTP-EXD - Dławiki do stref zagrożonych wybuchem rysunek


Wymiary

LTP-EXD - Dławiki do stref zagrożonych wybuchem wymiary

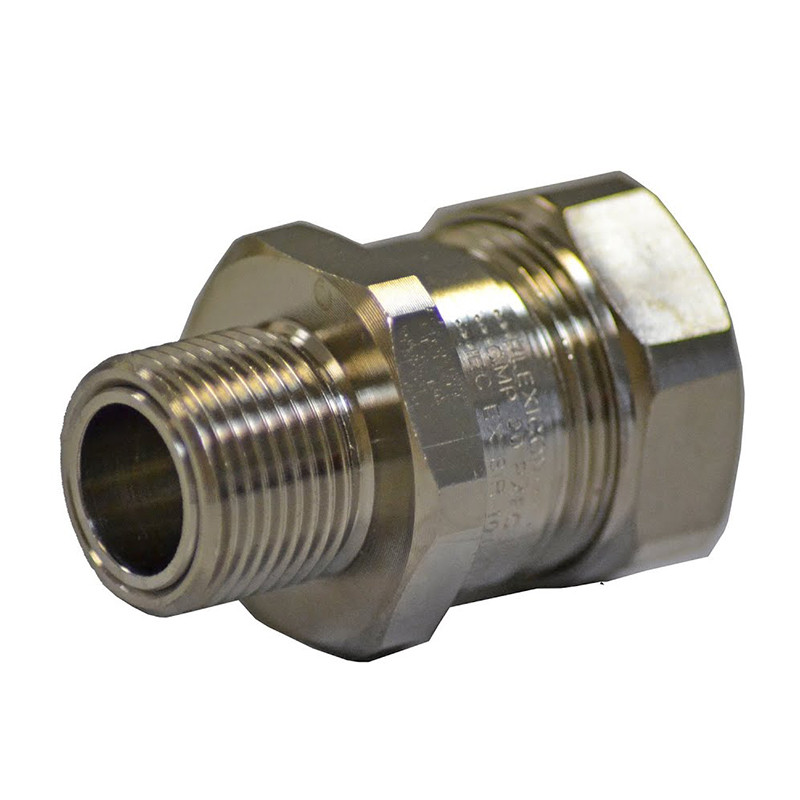

Dławik LTP-EXD z mosiądzu do stref zagrożonych wybuchem z gwintem metrycznym

Właściwości:
Ognioszczelna ochrona wykonana z wysokiej jakości mosiądzu ze stopniem ochrony: IP66 + IP67 + IP68(5bar) + IP69K. Do użytku w wewnątrz i na zewnątrz, Strefa 1, Strefa 2, Strefa 21 oraz Strefa 22 zagrożonych wybuchem, ochrona wszystkich rodzajów kabli w szczelnych peszlach typu LTP. Dławnica mosiężna z nylonową uszczelką oraz dwuczęściową żywicą epoksydową.

  • Wysoka wytrzymałość na rozciąganie
  • Odporna na olej
  • Odporna na korozję
  • Zgodna z normą EN 61386
  • Temperatura pracy: -60OC +85OC
RozmiarNazwaRozmiar gwintuWymiary [mm]
ABCD (A/F)E (A/F)F (I/D)
16

LTP16-M20-EXD

M20x1.5 15 32 29 30 10.7
20

LTP20-M20-EXD

M20x1.5 15 32 29 30 13.0
25

LTP25-M25-EXD

M25x1.5 15 35 35 36 18.0
32

LTP32-M32-EXD

M32x1.5 15 37 42 46 24.0
40

LTP40-M40-EXD

M40x1.5 15 38 52 52 30.4
50

LTP50-M50-EXD

M50x1.5 15 40 58 60 37.0
63

LTP63-M63-EXD

M63x1.5 15 40 70 70 48.4

Dławik LTP-EXD-NTP z mosiądzu do stref zagrożonych wybuchem z gwintem NTP

Właściwości:
Ognioszczelna ochrona wykonana z wysokiej jakości mosiądzu ze stopniem ochrony: IP66 + IP67 + IP68(5bar) + IP69K. Do użytku w wewnątrz i na zewnątrz, Strefa 1, Strefa 2, Strefa 21 oraz Strefa 22 zagrożonych wybuchem, ochrona wszystkich rodzajów kabli w szczelnych peszlach typu LTP. Dławnica mosiężna z nylonową uszczelką oraz dwuczęściową żywicą epoksydową.

  • Wysoka wytrzymałość na rozciąganie
  • Odporna na olej
  • Odporna na korozję
  • Zgodna z normą EN 61386
  • Temperatura pracy: -60OC +85OC
  • Gwint NTP
RozmiarNazwaRozmiar gwintu NTPWymiary [mm]
ABCD (A/F)E (A/F)F (I/D)
16

LTP16-050-EXD

½” 20 32 29 30 10.7
20

LTP20-050-EXD

½” 20 32 29 30 13.0
25

LTP25-075-EXD

¾” 20 35 35 36 18.0
32

LTP32-100-EXD

1” 25 37 42 46 24.0
40

LTP40-125-EXD

1 ¼” 26 38 52 52 30.4
50

LTP50-150-EXD

1 ½” 26 40 58 60 37.0
63

LTP63-200-EXD

2” 15 40 70 70 48.4

Dławik LTP-EXD-SS ze stali nierdzewnej (316) do stref zagrożonych wybuchem z gwintem metrycznym

Właściwości:
Ognioszczelna ochrona wykonana z wysokiej jakości stali nierdzewnej (316) ze stopniem ochrony: IP66 + IP67 + IP68(5bar) + IP69K. Do użytku w wewnątrz i na zewnątrz, Strefa 1, Strefa 2, Strefa 21 oraz Strefa 22 zagrożonych wybuchem, ochrona wszystkich rodzajów kabli w szczelnych peszlach typu LTP. Dławnica ze stali nierdzewnej (316) z nylonową uszczelką oraz dwuczęściową żywicą epoksydową. Wersja z gwintem NTP na zapytanie.

  • Wysoka wytrzymałość na rozciąganie
  • Odporna na olej
  • Odporna na korozję
  • Zgodna z normą EN 61386
  • Temperatura pracy: -60OC +85OC
  • Gwint metryczny
RozmiarNazwaRozmiar gwintu Wymiary [mm]
ABCD (A/F)E (A/F)F (I/D)
20

LTP20-M20-EXD-SS

M20x1.5 15 32 29 30 13.0
25

LTP25-M25-EXD-SS

M25x1.5 15 35 35 36 18.0
32

LTP32-M32-EXD-SS

M32x1.5 15 37 42 46 24.0
40

LTP40-M40-EXD-SS

M40x1.5 15 38 52 52 30.4
50

LTP50-M50-EXD-SS

M50x1.5 15 40 58 60 37.0
63

LTP63-M63-EXD-SS

M63x1.5 15 40 70 70 48.4

Lista dopuszczeń
LTP-EXD - Dławiki do stref zagrożonych wybuchem certyfikat


ATEX APPROVAL to EN60079-0 2009 Sira Certificate no: Sira 10ATEX1172X
Ex d Flameproof Ex d I Mb EN 60079-1 2007
Ex d Flameproof Ex d II C Gb EN 60079-1 2007
Ex e Increased Safety Ex e I Mb EN 60079-7 2007
Ex e Increased Safety Ex e II C Gb EN 60079-7 2007
Ex ta Dust Ignition Proof Ex ta IIIC DA IP6X IEC 60079-31 2008
IECEx APPROVAL to IEC60079-0 2007 Sira Certificate no: IECEx SIR 10.0094X
Ex d Flameproof Ex d I Mb IEC 60079-1 2007
Ex d Flameproof Ex d II C Gb IEC 60079-1 2007
Ex e Increased Safety Ex e I Mb IEC 60079-7 2006-7
Ex e Increased Safety Ex e II C Gb IEC 60079-7 2006-7
Ex ta Dust Ignition Proof Ex ta IIIC DA IP6X IEC 60079-31 2008
GOST APPROVAL no. POCC GB.HO06.B00207
