Voltage transducers with closed feedback loop (C/L)
  • Voltage transducers with closed feedback loop (C/L)

Photos are for informational purposes only. View product specification

Manufacturer: LEM

Voltage transducers with closed feedback loop (C/L)



VOLTAGE TRANSDUCERS WITH CLOSED FEEDBACK LOOP (C/L)


 TypePrimary voltage  UWMeasurement range [V]Analogue output voltageLoad resistance [Ω]accuracy Vmax -40°C..+85°CBandwidth -1dBVoltage [kVsk]Power supply ±5%
LEM CV

CV3-200

140V 0 ± 200 10V/200V 1000 ±0.5% 0-300kHz @Un 6 ±15V

CV3-500

350V 0 ± 500 10V/500V 1000 ±0.6% 0-300kHz @Un 6 ±15V

CV3-1000

700V 0 ± 1000 10V/1000V 1000 ±0.6% 0-500kHz @50%Un 6 ±15V

CV3-1200

840V 0 ± 1200 10V/1200V 1000 ±0.6% 0-800kHz @40%Un 6 ±15V

CV3-1500

1000V 0 ± 1500 10V/1500V 1000 ±0.6% 0-800kHz @33%Un 6 ±15V

CV3-2000

1400V 0 ± 2000 10V/2000V 1000 ±0.6% 0-300kHz @25%Un 6 ±15V

CV4-6000/SP1

4200V 0 ± 6000 70mA/4200V 50-100 ±1% 0-6kHz @50%Un 9,5 ±24V

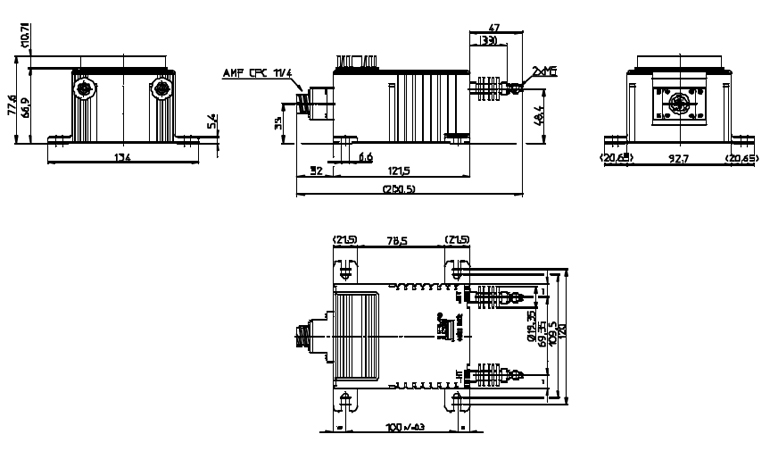

Dimensions [mm]: CV3-200, CV3-400, CV3-500, CV3-1000, CV3-1200, CV3-1500, CV3-2000

Dimensions tolerance: ±0.3mm.

Caution:

Screwing moment of primary and secondary circuit is 2.2Nm.
PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV
PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV

Dimensions [mm]: CV 4-6000/SP1

PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV
