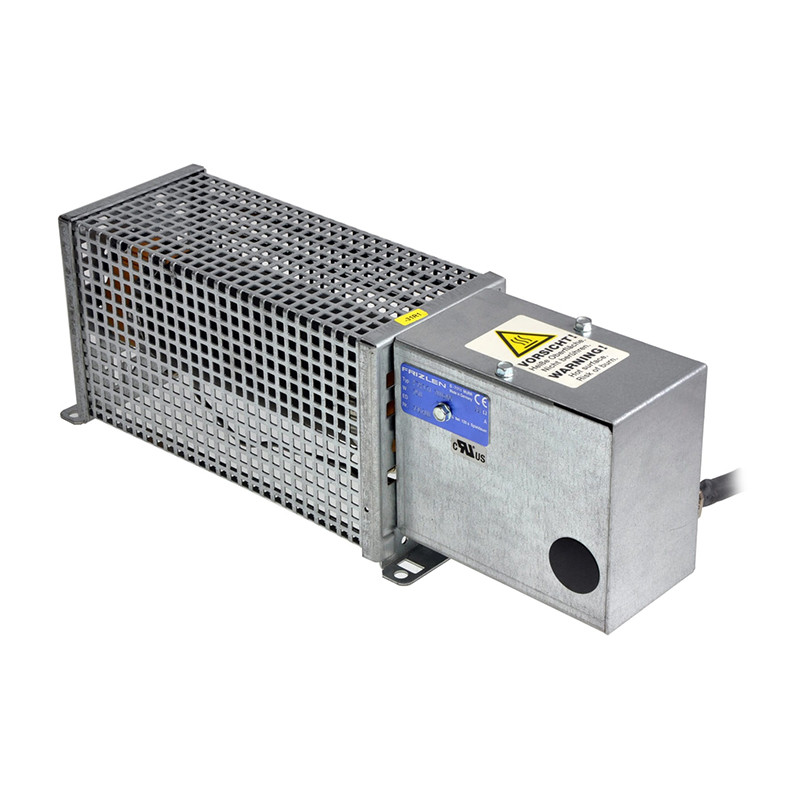

Resistors power box
  • Resistors power box

Photos are for informational purposes only. View product specification

Manufacturer: FRIZLEN

Resistors power box

Technical data

Power: 100W – 3000W
Rated voltage: 600V
insulation voltage: 1500V


Examples of resistors:
TypeWadR
[Ω]
P
[W]
UOHousingABCDxykg

1TR 302S

1/5 100 100 √PxR B1 94 96 157 257 50 227 1,3

1TR 304S

3 100 200 √PxR B1 94 96 299 399 50 369 1,7

1TR 304S

6 100 200 √PxR B1 94 96 299 399 50 369 1,7

1TR 304S

6 60 200 √PxR B1 94 96 299 399 50 369 1,7

1TR 304S

6 28 200 √PxR B1 94 96 299 399 50 369 1,7

1TR 307S

6 100 400 √PxR B1 94 105 275 375 50 345 1,9

1TR 307S

6 60 400 √PxR B1 94 105 275 375 50 345 1,9

1TR 307S

6 28 400 √PxR B1 94 105 275 375 50 345 1,9

1TR 307S

6 14 400 √PxR B1 94 105 275 375 50 345 1,9

1TR 308S

12 100 500 √PxR B1 94 105 335 435 50 405 2,1

1TR 308S

12 60 500 √PxR B1 94 105 335 435 50 405 2,1

1TR 308S

12 28 500 √PxR B1 94 105 335 435 50 405 2,1

1TR 308S

12 14 500 √PxR B1 94 105 335 435 50 405 2,1


2TR 307S

12 28 800 √PxR B2 166 105 275 375 122 295 2,8

2TR 307S

12 14 800 √PxR B2 166 105 275 375 122 295 2,8

2TR 307S

12 5 800 √PxR B2 166 105 275 375 122 295 2,8

2TR 304S

15 60 400 √PxR B2 166 96 299 399 122 319 2,4

2TR 308S

15 14 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

15 5 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

26 100 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

26 60 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

26 28 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

30 14 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 308S

49 5 1000 √PxR B2 166 105 335 435 122 355 3,1

2TR 309S

65 5 1500 √PxR B2 247 159 407 507 203 427 6,8


1TR 309S

40 14 750 √PxR B2 148 159 407 507 110 427 4,2

ITR 31 OS

49 28 1000 √PxR B2 148 159 542 642 110 562 5,2

ITR 31 OS

65 14 1000 √PxR B2 148 159 542 642 110 562 5,2


4TR 308S

60 14 2000 √PxR B2 166 177 335 435 122 355 5,2

4TR 308S

60 5 2000 √PxR B2 166 177 335 435 122 355 5,2

6TR 308S

90 14 3000 √PxR B2 238 177 335 435 194 355 7,1

6TR 308S

90 5 3000 √PxR B2 238 177 335 435 194 355 7,1

Wadtotal impulse adiabatic
Dimensions [mm]

REZYSTORY MOCY W OBUDOWIE wymiary
Connection terminal

REZYSTORY MOCY W OBUDOWIE wyprowadzenia T –optional thermal switch
