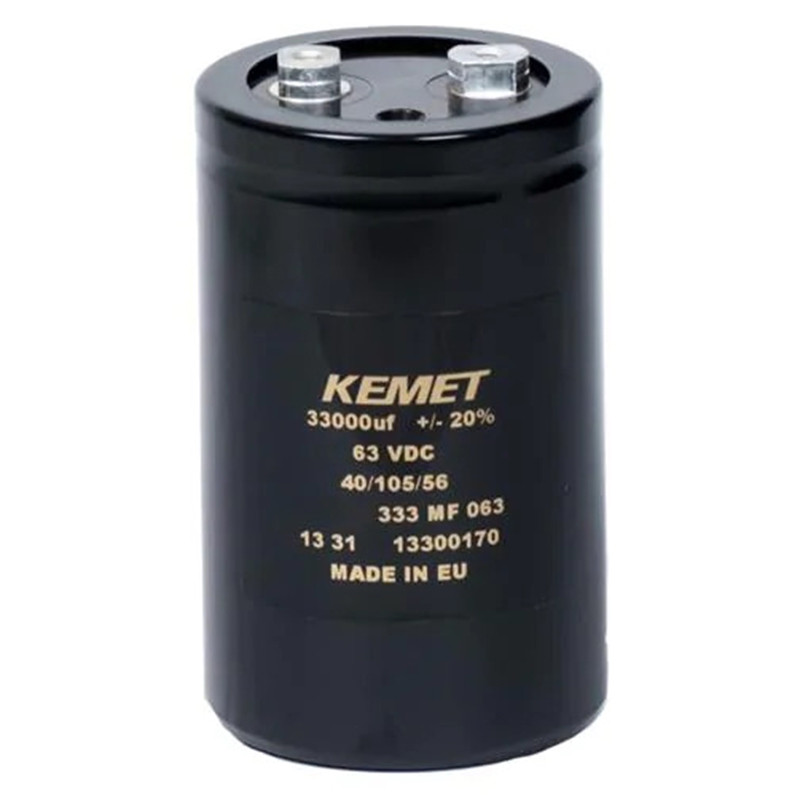

Photos are for informational purposes only. View product specification

Manufacturer: BHC

Screw lead - ALS30/31 and ALS 40/41 series

ELECTROLYTE CAPACITORS
SCREW LEAD ALS3031 AND ALS 4041 SERIES

Technical data
Capacity range
68µF do 1.500.000µF (ALS 30/31)

100µF - 1.500.000µF (ALS 40/41)
Tolerance
±20%
Voltage range
10 V - 600 VDC (ALS 30/31)

10 V - 500 VDC (ALS 40/41)
Temperature range
-40°C - 85°C (ALS 30/31)

-40°C - 105°C (ALS 40/41)
Casing dimensions
36 x 52 mm - 91 x 220 mm


Scheme

Casing codeD
±1
L
±2
S
±0,5
T
±0,8
M
screw thread
H
±1
Clamping ringsWeight
[g]
DA 36 52 12,7 6,4 M8 12 V3/H2/UTE2736 75
DB 36 62 12,7 6,4 M8 12 V3/H2/UTE2736 90
DE 36 82 12,7 6,4 M8 12 V3/H2/UTE2736 115
DF 36 105 12,7 6,4 M8 12 V3/H2/UTE2736 140
KE 51 82 22,2 5 M12 16 V4/UTE2737 220
KF 51 105 22,2 5 M12 16 V4/UTE2737 300
MF 66 105 28,5 5 M12 16 V10/UTE2738 505
ND 77 75 31,7 5 M12 16 VII 495
NF 77 105 31,7 5 M12 16 VII 690
NP 77 146 31,7 5 M12 16 VII 960
NT 77 220 31,7 5 M12 16 VII 1450
RC 91 67 31,7 5 M12 16 V90 615
RD 91 75 31,7 5 M12 16 V90 690
RH 91 98 31,7 5 M12 16 V90 900
RP 91 146 31,7 5 M12 16 V90 1345
RT 91 220 31,7 5 M12 16 V90 2000


Table. Capacitors life length in temperature range at nominal current and voltage

Diameter
[mm]
Life length (h)
ALS30/31
Life length (h)
ALS40/41
36 11000 6000
51 18000 7000
66 19000 8000
77,91 20000 9000
Marking
 ALS 30/31 SERIES -40°C - 85°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ w 20°C
100[Hz]
Impedance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Type
(screw thread A or C)
100[Hz]10[kHz]
10 33000 36x52 20 18 8,4 8,87 ALS3-333DA010
10 47000 36x62 15 14 10,2 10,7 ALS3-473DB010
10 68000 36x82 10 9 13,6 14,3 ALS3-683DE010
10 100000 36x105 8 8 17,1 17,9 ALS3-104DF010
10 150000 51x82 8 7 16 18 ALS3-154KE010
10 220000 51x105 7 6 20,6 22 ALS3-224KF010
10 330000 77x75 10 10 18,4 18,5 ALS3-334ND010
10 330000 66x105 6 5 24,4 26 ALS3-334MF010
10 330000 91x67 8 8 22,6 23,1 ALS3-33RC010
10 470000 91x75 11 11 19,4 19,5 ALS3-474RD010
10 470000 77x105 5 5 30,8 32,8 ALS3-474NF010
10 680000 91x98 7 6 27,9 28 ALS3-684RH010
10 680000 77x146 5 4 32,3 32,7 ALS3-684NP010
10 1000000 91x146 4 4 45,3 45,6 ALS3-105RP010
10 1000000 77x220 4 4 44,7 45,3 ALS3-105NT010
10 1500000 91x220 4 4 53,8 54,3 ALS3-155RT010
16 22000 36x52 22 18 8,3 8,8 ALS3-223DA016
16 33000 36x62 17 14 10,1 10,6 ALS3-333DB016
16 47000 36x82 11 10 13,4 14,1 ALS3-473DE016
16 68000 36x105 9 8 16,9 17,7 ALS3-683DF016
16 100000 51x82 10 9 16 16,9 ALS3-104KE016
16 150000 51x105 8 7 20 20,9 ALS3-154KF016
16 220000 77x75 10 10 18,5 18,6 ALS3-224ND016
16 220000 66x105 6 5 29,3 29,7 ALS3-224MF016
16 330000 91x67 8 8 22,6 23,1 ALS3-334RC016
16 330000 91x75 11 11 19,1 19,2 ALS3-334RD016
16 330000 77x105 5 5 28,6 30,8 ALS3-334NF016
16 470000 91x98 7 7 27,6 27,8 ALS3-477RH016
16 470000 77x146 5 5 38,9 39,6 ALS3-477NP016
16 680000 91x146 4 4 45,3 45,5 ALS3-684RP016
16 680000 77x220 4 4 46,7 47,6 ALS3-684NT016
16 1000000 91x220 4 3 56,4 57,3 ALS3-105RT016
25 15000 36x52 24 20 8,2 8,7 ALS3-153DA025
25 22000 36x62 17 15 9,9 10,4 ALS3-223DB025
25 33000 36x82 11 10 13,2 13,9 ALS3-333DE025
25 47000 36x105 9 7 16,6 17,4 ALS3-473DF025
25 68000 51x82 11 10 15,6 16,9 ALS3-683KE025
25 100000 51x105 9 8 19,6 20,6 ALS3-104KF025
25 150000 77x75 11 11 17,9 18,1 ALS3-154ND025
25 150000 66x105 6 6 28,4 28,9 ALS3-154MF025
25 220000 91x67 9 8 21,9 22,6 ALS3-224RC025
25 220000 91x75 12 12 18,7 18,8 ALS3-224RD025
25 220000 77x105 6 6 28,1 30,8 ALS3-224NF025
25 330000 91x98 8 8 26,4 26,5 ALS3-334RH025
25 330000 77x146 5 5 37,3 39,6 ALS3-334NP025
25 470000 91x146 4 4 43,6 43,9 ALS3-474RP025
25 470000 77x220 4 4 45,8 47 ALS3-474NT025
25 680000 91x220 4 4 55,4 56,7 ALS3-684RT025
40 10000 36x52 23 20 7,9 8,4 ALS3-103DA040
40 15000 36x62 17 14 9,5 10 ALS3-153DB040
40 22000 36x82 11 10 12,7 13,3 ALS3-223DE040
40 33000 51x82 12 11 14,2 16,7 ALS3-333KE040
40 47000 51x82 12 11 14,2 16,7 ALS3-473KE040
40 68000 51x105 10 9 18 20,6 ALS3-683KF040
40 100000 77x75 13 12 16,4 16,5 ALS3-104ND040
40 100000 91x67 8 7 23 24,8 ALS3-104RC040
40 100000 66x105 7 6 26,3 26,6 ALS3-104MF040
40 100000 91x75 10 10 20,3 20,4 ALS3-104RD040
40 150000 77x105 8 8 26,8 30,2 ALS3-154NF040
40 150000 91x98 7 7 28,6 28,9 ALS3-154RH040
40 220000 77x146 6 5 35,4 39,6 ALS3-224NP040
40 220000 91x146 4 4 46,5 47 ALS3-224RP040
40 330000 77x220 4 4 45 46,5 ALS3-334NT040
40 470000 91x220 4 4 52,3 53,4 ALS3-474RT040

ALS 30/31 Series -40°C - 85°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ w 20°C
100[Hz]
Impedance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Type
(screw thread A or C)
100 [Hz]10 [kHz]
63 4700 36x52 36 28 6,7 7,4 ALS3--472DA063
63 6800 36x62 26 20 8,2 9 ALS3-682DB063
63 10000 36x82 17 14 10,8 11,9 ALS3-103DE063
63 15000 36x105 15 8 10,9 14,4 ALS3-153DF063
63 15000 51x82 12 11 13,9 14,4 ALS3-153KE063
63 22000 51x82 12 11 13,9 14,4 ALS3-223KE063
63 33000 51x105 10 9 17,4 18 ALS3-333KF063
63 47000 77x75 13 13 16,6 16,8 ALS3-473ND063
63 47000 66x105 8 7 26,7 26,5 ALS3-473MF063
63 47000 91x75 11 10 20,3 20,7 ALS3-473RD063
63 68000 91x67 10 9 20,9 22,4 ALS3-683RC063
63 68000 77x105 8 8 24,7 26,4 ALS3-683NF063
63 68000 91x98 8 7 28,9 29,6 ALS3-683RH063
63 100000 77x146 6 6 34,8 35,4 ALS3-104NP063
63 150000 91x146 5 5 40,2 40,7 ALS3-154RP063
63 150000 77x220 4 4 43,3 45,1 ALS3-154NT063
63 220000 91x220 4 4 52,4 54,3 ALS3-224RT063
100 2200 36x52 69 55 4,9 5,4 ALS3-222DA100
100 3300 36x62 49 39 6 6,6 ALS3-322DB100
100 4700 36x82 33 27 7,9 8,8 ALS3-472DE100
100 6800 36x105 23 19 10 11,1 ALS3-682DF100
100 10000 51x82 28 24 10,1 10,5 ALS3-103KE100
100 15000 51x105 20 18 12,6 13,1 ALS3-153KF100
100 22000 77x75 25 24 12 12,2 ALS3-223ND100
100 22000 66x105 13 12 18,4 19,1 ALS3-223MF100
100 22000 91x67 15 13 18,9 20,9 ALS3-223RC100
100 22000 91x75 21 20 14,7 15 ALS3-223RD100
100 33000 77x105 15 14 17,6 19 ALS3-333NF100
100 33000 91x98 13 12 20,8 21,2 ALS3-333RH100
100 47000 77x146 10 9 25,2 25,7 ALS3-473NP100
100 68000 91x146 9 8 29,4 29,8 ALS3-683RP100
100 68000 77x220 7 6 40,6 41,5 ALS3-683NT100
100 100000 91x220 6 5 30,8 33,3 ALS3-104RT100
200 470 36x52 286 227 2,6 4,3 ALS3--471DA200
200 680 36x62 199 158 3,9 5,4 ALS3-681DB200
200 1000 36x82 135 107 5,1 7,1 ALS3-102DE200
200 1500 36x105 90 72 5,6 9,1 ALS3-152DF200
200 2200 51x82 73 60 8,2 9,7 ALS3-222KE200
200 3300 51x105 48 40 9,2 13,1 ALS3-332KF200
200 4700 77x75 48 42 10,6 11,5 ALS3-472ND200
200 4700 66x105 33 27 13 19,1 ALS3-472MF200
200 6800 66x105 27 23 15,7 17,7 ALS3-682MF200
200 6800 91x67 38 29 13,7 18,5 ALS3-682RC200
200 6800 91x75 35 31 13,3 14,3 ALS3-682RD200
200 10000 77x105 28 25 14,9 15,9 ALS3-103NF200
200 10000 91x98 23 20 18,8 20,3 ALS3-103RH200
200 15000 77x146 18 16 21,4 22,7 ALS3-153NP200
200 22000 91x146 13 12 26,7 28 ALS3-223RP200
200 22000 77x220 11 9 36,1 38,7 ALS3-223NT200
200 33000 91x220 10 9 42,2 44,8 ALS3-333RT200


ALS 30/31 -40°C Series 85°C
Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ w 20°C
100[Hz]
Impedance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Type
(screw thread A or C)
100[Hz]10[kHz]
250 470 36x52 247 187 3 4,5 ALS3-471DA250
250 680 36x62 172 131 3,8 5,6 ALS3-681DB250
250 1000 36x82 117 89 5 7,4 ALS3-102DE250
250 1500 51x82 86 67 6,2 9,8 ALS3-152KE250
250 2200 51x82 69 55 7,7 9,1 ALS3-222KE250
250 3300 51x105 45 36 10,4 12,4 ALS3-332KF250
250 3300 77x75 52 43 10,4 11,9 ALS3-332ND250
250 4700 66x105 31 24 15 18,2 ALS3-472MF250
250 4700 91x75 38 32 13,2 14,9 ALS3-472RD250
250 6800 91x67 35 27 13,5 17,7 ALS3-682RC250
250 6800 77x105 29 25 15 16,5 ALS3-682NF250
