Thyristor/Diode Diode/Thyristor
  • Thyristor/Diode Diode/Thyristor

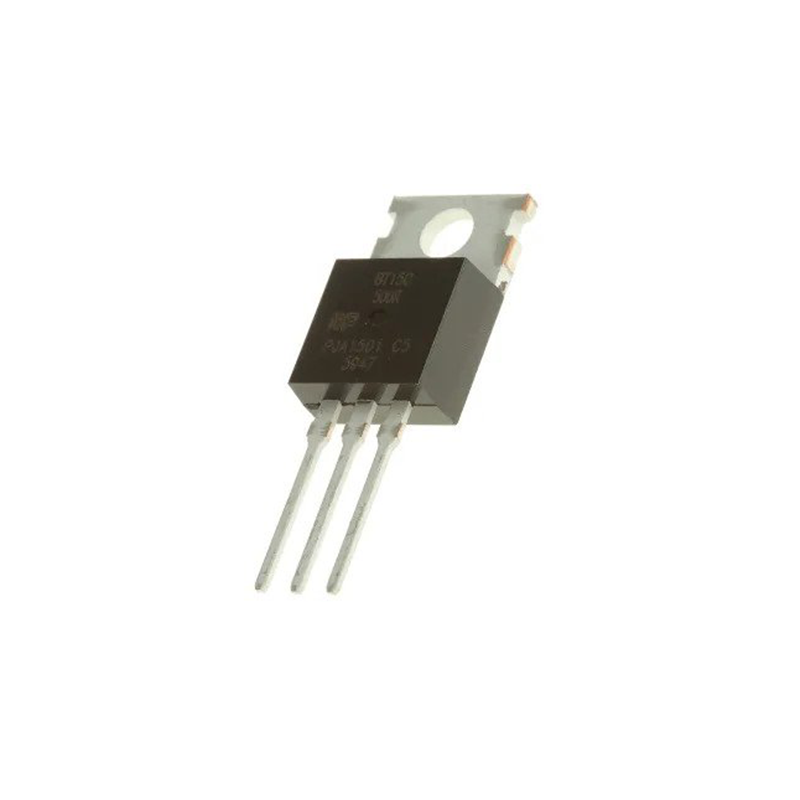

Photos are for informational purposes only. View product specification

Manufacturer: POWEREX

Thyristor/Diode Diode/Thyristor

TypeIF((AV)/TC
[A/°C]
URRM/VRRM
[V]
IFSM
[A]
I2t
[A2s]
dV/dt
[V/µs]
Rthjc
[°C/W]
Rthcs
[°C/W]
Casing
CD42--40B, CD47--40B 40/91 800  -  1800 850 3610 500 0,23 0,1 1
CD42--60B, CD47--60B 60/95 800 - 1800 1665 13860 500 0,165 0,1 1
CD42--90B, CD47--90B 90/87 800 - 1800 1785 15910 500 0,135 0,1 1
CD62--15B, CD67--15B 160/85 800 - 1800 4870 119000 1000 0,08 0,05 2
CM42--A2 25/93 800 445 1000 500 0,8 0,2 9
CM42--A2 25/87 1200 - 1600 445 1000 500 0,8 0,2 9
CM42--55 55/86 800 1000 5000 500 0,5 0,2 9
CM42--55 55/81 1200 - 1600 1000 5000 500 0,8 0,2 9
CM42--90 90/86 800 1730 15000 500 0,3 0,2 9
CM42--90 90/82 1200 - 1600 1730 15000 500 0,3 0,2 9
CM52--13 130/85 800 2365 28000 500 0,22 0,05 11
CM52--13 130/78 1200 - 1600 2365 28000 500 0,22 0,05 11
ND42--21, ND47--21 210/92 600 - 2000 13200 871200 500 0,07 0,03 5
ND42--25, ND47--25 250/89 600 - 1600 13200 871200 500 0,07 0,03 5
ND421825, ND471825 250/84 1800 13200 871200 500 0,07 0,03 5
LD42--43, LD47--43 510/70 1800 - 2200 12000 0,72 x 106 1000 0,0325 0,01 6
LD42--50, LD47--50 500/86 600 - 1600 25500 3,2 x 106 1000 0,0325 0,01 6
LD421850, LD471850 500/84 1800 25500 3,2 x 106 1000 0,0325 0,01 6
PD42--07, PD47--07 700/82 600 - 1800 60000 18,0 x 106 200 0,029 0,009 4
PD42--06, PD47--06 600/81 2000  -  2400 44250 9,7 x 106 200 0,029 0,009 4
CT22--02 20/87 800 365 670 500 1 0,25 13



Drawing 1 dimensions [mm]
Drawing 2 dimensions [mm]
Drawing 4 dimensions [mm]
Drawing 5 dimensions [mm]
Drawing 6 dimensions [mm]
Drawing 9 dimensions [mm]
Drawing 11 dimensions [mm]
Drawing 13 dimensions [mm]
