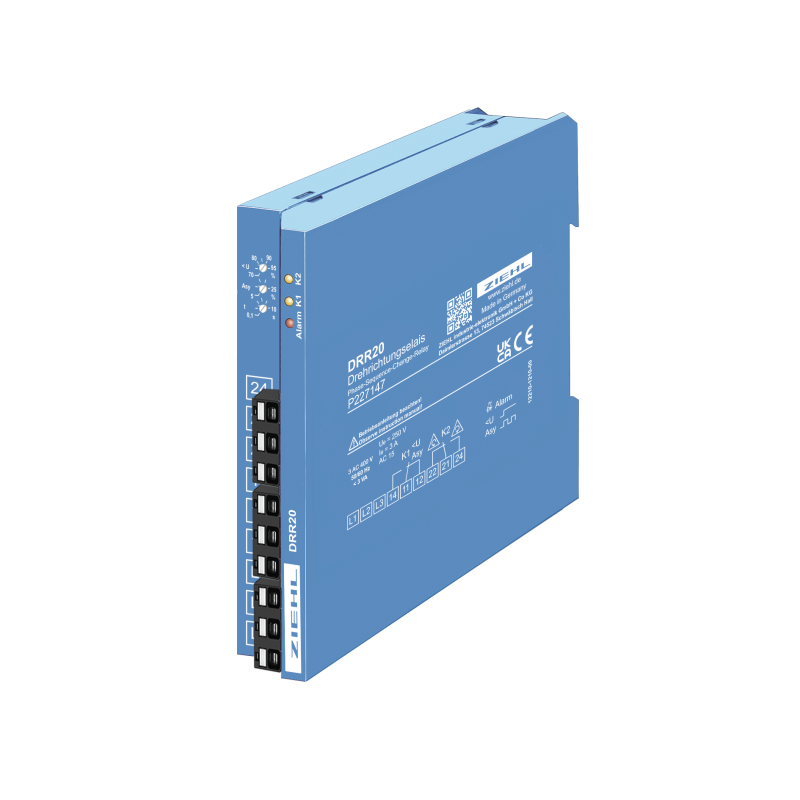

DRR20 - Fázissorrend-váltás relé - P227147

A DRR20 fázissorrend-váltó relék mérik a fázisok sorrendjét és kapcsolják – ha szükséges a mező forgását. A kimenetre (ebben az alkalmazásban sorba kell kötni a K1 és K2 reléket) két mágneskapcsoló van csatlakoztatva. A K2 alaphelyzetben nyitott érintkezőjénél lévő kontaktor 1:1 arányban váltja a fázisokat anélkül, hogy megváltoztatná őket, a második (rendellenesen zárt érintkező) 2 fázist vált.

Ha a fázissorrend rendben van, a K2 relé felveszi. Rossz fázissorrenddel felengedve marad. Miután a K2 átvált, a K1 felveszi. A K1 szintén először jelenik meg. Ez biztosítja, hogy semmilyen körülmények között ne lehessen rossz kontaktort felvenni. Ezenkívül a DRR20 figyeli a három fázist az aszimmetria és az alacsony feszültség miatt. A határértékek túllépése esetén a K1 kikapcsol (illetve nem veszi fel) és megvédi a csatlakoztatott motort a sérülésektől. A készülék feszültségcsökkenés, aszimmetria vagy fázissorrend monitorként is használható.

Az alkalmazások olyan gépek és berendezések, amelyeket változó helyeken üzemeltetnek, pl. építkezéseken. A szivattyúk, kompresszorok és porszívók mindig
megfelelően működnek, és védve vannak az alacsony feszültség vagy az aszimmetria okozta károsodástól.

• hibás fázissorrend automatikus megváltoztatása téves csatlakoztatás esetén (2 kontaktor megengedett)
• elkerülhető a motorok visszafelé futása.
• nincs bekapcsolási vagy alulfeszültségű feszültség. a fázissorrend helyes
• A K1 relé (K2 után) akkor vesz fel, ha a szimmetria és a feszültség megfelelő
• 3 LED a relék állapotára és a hibákra
• feszültségmérés 3 AC 400 V
• határ aszimmetria állítható 5…25 %
• 5lim állítható 70 alul... %
• riasztási késleltetés állítható 0,1…10 s (feszültségcsökkenés és aszimmetria)
• tápfeszültség nem szükséges
