Gyártó: ELEQ

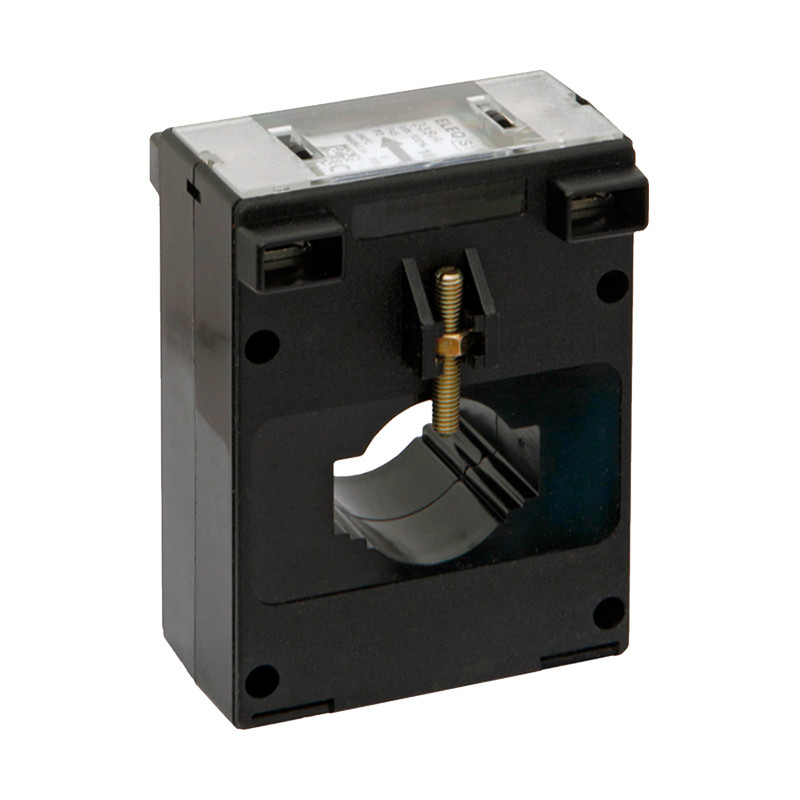

Áramváltók sín- és kábelfelvétellel

Seria RM to niskonapięciowe przekładniki prądowe.



Właściwości

  • prądy wtórne 5A lub 1A w klasie 0,5, 1 oraz 3;
  • pomiar prądu do 3000A, 50/60Hz;
  • otwory na przewód o średnicach: φ22,7mm, φ24,5mm, φ30,5mm, φ31mm oraz φ51mm;
  • otwory na szyny o wymiarach: 20x10mm, 25x10mm, 30x10mm, 40x10mm, 50x10mm, 60x10mm, 80x10mm, 100x10mm, 2x80x10mm oraz 2x100x10mm;
  • montaż do podłoża przy pomocy specjalnych nóżek;
  • czarna, poliwęglanowa obudowa;
  • zaciski obwodu wtórnego oraz pierwotnego osłonięte zamykaną pokrywą;
  • certyfikat KEMA EUR (metrologiczne potwierdzenie zgodności parametrów).


Aplikacje

  • współpraca z amperomierzami (analogowymi oraz cyfrowymi);
  • współpraca z rejestratorami prądu;
  • współpraca z miernikami mocy, współczynnika mocy;
  • współpraca z przekaźnikami, przetwornikami oraz licznikami energii.


Dane techniczne

Norma IEC 60044-1
Prąd zwarcia 60 x In/1s
Prąd ciągły 1 x In
Poziom izolacji 0,72/3/-kV
Częstotliwość 50/60Hz
Klasa izolacji E
Podłączenie przewodów po stronie wtórnej Zaciski
Montaż Wnętrzowy
Zakres temperatur pracy -5°C do +40°C
Wilgotność otoczenia 5% do 85%, bez kondensacji
Stopień ochrony IP20


Modele


RM60-E2A

  • Otwór na przewód [mm]: Φ22,7
  • Otwór na szynę [mm]: 15x10(15), 20x10
  • Szerokość przekładnika [mm]: 60

Prąd wtórny 5A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
25     0,5 4M2128N^
30     0,8 4M2129N^
40     1,2 4M2130N^
50     1,5 4M2101N^
60     2 4M2102N^
75   2 3 4M2103N^
80   2 3 4M2104N
100 1,5 3 4 4M2105N
120 2 3 5 4M2106N
125 2 3 5 4M2107N
150 2 3 5 4M2108N
200 4 5 7,5 4M2109N
250 4 7,5 10 4M2110N
300 7,5 10 12,5 4M2111N
400 5 7,5 10 4M2112N


Prąd wtórny 1A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
25     0,5 4M2131N
30     0,8 4M2132N
40     1,2 4M2133N
50     1,5 4M2113N
60     2 4M2114N
75   2 3 4M2115N
80   2 3 4M2116N
100   3 4 4M2117N
120   3 5 4M2118N
125   3 5 4M2119N
150 2 4 5 4M2120N
200 4 5 7,5 4M2121N
250 4 7,5 10 4M2122N
300 7,5 10 12,5 4M2123N
400 5 7,5 10 4M2124N

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM60-E3A

  • Otwór na przewód [mm]: Φ24,5
  • Otwór na szynę [mm]: 20x10(15), 25x10(11), 30x10
  • Szerokość przekładnika [mm]: 60

Prąd wtórny 5A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
50     1,5 4M2421N
60     2 4M2422N
75   1,5 2,5 4M2423N
80   1,5 2,5 4M2424N
100   2 3,5 4M2401N^
120   2,5 4 4M2402N
125   2,5 4 4M2403N^
150   3 5 4M2404N^
200   4 7,5 4M2405N^
250   3,5 5 4M2406N^
300   5 7,5 4M2407N^
400 5 7,5 10 4M2408N^
500 5 7,5 10 4M2409N
600 5 7,5 10 4M2410N


Prąd wtórny 1A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
50     1,5 4M2425N
60     2 4M2426N
75   1,5 2,5 4M2427N
80   1,5 2,5 4M2428N
100   2 3,5 4M2411N
120   2,5 4 4M2412N
125   2,5 4 4M2413N
150   3 5 4M2414N
200   4 7,5 4M2415N
250   3,5 5 4M2416N
300   5 7,5 4M2417N
400 5 7,5 10 4M2418N
500 5 7,5 10 4M2419N
600 5 7,5 10 4M2420N

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM60-E4A

  • Otwór na przewód [mm]: Φ24,5
  • Otwór na szynę [mm]: 30x10(14), 40x10
  • Szerokość przekładnika [mm]: 60

Prąd wtórny 5A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
250   2,5 5 4M2701N
300   5   4M2702N
400 3 4 5 4M2703N
500 4 5 7,5 4M2704N^
600 5 7,5 10 4M2705N^


Prąd wtórny 1A
Klasa 0,5 1 3 Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
250   2,5 5 4M2711N
300   5   4M2712N
400 3 4 5 4M2713N
500 4 5 7,5 4M2714N
600 5 7,5 10 4M2715N

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM70-E4A

  • Otwór na przewód [mm]: Φ30
  • Otwór na szynę [mm]: 30x10(14), 40x10(13)
  • Szerokość przekładnika [mm]: 70

Prąd wtórny 5A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika [VA]
600   5 7,5 4M3403
750 5 7,5 10 4M3401^
800 5 7,5 10 4M3402


Prąd wtórny 1A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
600   5 7,5 4M3412
750 5 7,5 10 4M3413
800 5 7,5 10 4M3414

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM85-E6A

  • Otwór na przewód [mm]: Φ30
  • Otwór na szynę [mm]: 60x10, 50x10(15), 40x10(16)
  • Szerokość przekładnika [mm]: 85

Prąd wtórny 5A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika [VA]
750 1…5 10 5 4M8733
800 1…5 10 5 4M8709
1000 1…10 15 10 4M8710^
1200 1…10 15 10 4M8711
1250 1…10 15 10 4M8712^
1500 1…5 20 15 4M8713


Prąd wtórny 1A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
750 1…5 10 5 4M8718
800 1…5 10 5 4M8719
1000 1…10 15 10 4M8720
1200 1…10 15 10 4M8721
1250 1…10 15 10 4M8722
1500 1…5 20 15 4M8723

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM100-E8A

  • Otwór na przewód [mm]
  • Otwór na szynę [mm]: 80x10(15), 60x10(30), 50x10(40)
  • Szerokość przekładnika [mm]: 100

Prąd wtórny 5A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika [VA]
1000 1…10 20 10 4M9A01
1200 1…10 20 10 4M9A02
1250 1…10 20 10 4M9A25
1500 1…20 30 20 4M9A03^
1600 1…20 30 20 4M9A04^


Prąd wtórny 1A
Klasa 0,5 1 FS 5 dla zakresu Nr
katalogowy
Prąd pierwotny
[A]		 Moc przekładnika
[VA]
1000 1…10 20 10 4M9A11
1200 1…10 20 10 4M9A12
1250 1…10 20 10 4M9A16
1500 1…20 30 20 4M9A13
1600 1…20 30 20 4M9A14

^ - przekładniki, które można dostać w naszym sklepie internetowym



RM120-E8/2

    • Otwór na przewód [mm]: Φ30
    • Otwór na szynę [mm]: 2x80x10, 80x10(30)
    • Szerokość przekładnika [mm]: 120


    Prąd wtórny 5A
    Klasa 0,5 1 FS 5 dla zakresu Nr
    katalogowy
    Prąd pierwotny
    [A]    		 Moc przekładnika [VA]
    1000 1…10 20 10 4MA324
    1200 1…10 20 10 4MA322
    1250 1…10 20 10 4MA323
    1500 1…20 30 20 4MA301
    1600 1…20 30 20 4MA302
    2000 1…20 30 20 4MA303^
    2500 1…30   30 4MA304^


    Prąd wtórny 1A
    Klasa 0,5 1 FS 5 dla zakresu Nr
    katalogowy
    Prąd pierwotny
    [A]    		 Moc przekładnika [VA]
    1000 1…10 20 10 4MA316
    1200 1…10 20 10 4MA317
    1250 1…10 20 10 4MA318
    1500 1…20 30 20 4MA311
    1600 1…20 30 20 4MA312
    2000 1…20 30 20 4MA313
    2500 1…30   30 4MA314

    ^ - przekładniki, które można dostać w naszym sklepie internetowym



    RM140-E10/2

          • Otwór na przewód [mm]: Φ30
          • Otwór na szynę [mm]: 2x100x10, 2x100x10(30)
          • Szerokość przekładnika [mm]: 140


      Prąd wtórny 5A
      Klasa 0,5 Nr
      katalogowy
      Prąd pierwotny
      [A]      		 Moc przekładnika
      [VA]
      1500 1…15 4MB001
      1600 1…15 4MB002
      2000 1…15 4MB003
      2500 1…15 4MB004
      3000 1…30 4MB005


      Prąd wtórny 1A
      Klasa 0,5 FS 5 dla zakresu Nr
      katalogowy
      Prąd pierwotny
      [A]      		 Moc przekładnika [VA]
      1500 1…15 15 4MB011
      1600 1…15 15 4MB012
      2000 1…15 15 4MB013
      2500 1…15 15 4MB014

      Przekładniki na wyższe prądy, o wyższej mocy, w lepszych klasach oraz z podwójnymi zakresami pomiarowymi wykonywane są na zamówienie. Aby uzyskać więcej informacji prosimy o kontakt z naszym działem sprzedaży.
