Aukštos įtampos kondensatoriai - EC serija
  • Aukštos įtampos kondensatoriai - EC serija

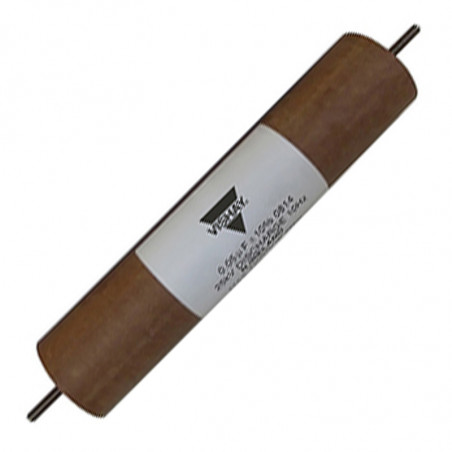

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

Gamintojas: Vishay

Aukštos įtampos kondensatoriai - EC serija

Application:

  • HV power supply, HV filters, RF transmitters

Electrical data

Temperature range: -40°C - 80°C
Capacity tolerance: ±10% @ 1 kHz
Power coefficient:
Life time: 65°C and UN - 50000 h
Assembly: vertical

TypeCapacity
[µF]
Voltage UDC
[kV]
Dimensions
[mm]
LD
EC100-104 0,1 10 115 65
EC100-254 0,25 10 140 75
EC100-504 0,5 10 205 95
EC200-503 0,05 20 180 65
EC200-104 0,1 20 230 65
EC200-254 0,25 20 280 75
EC200-504 0,5 20 360 95
EC300-253 0,025 30 245 65
EC300-503 0,05 30 320 65
EC300-104 0,1 30 395 65
EC300-254 0,25 30 510 75
EC400-253 0,025 40 305 65
EC400-503 0,05 40 410 65
EC400-104 0,1 40 345 95
EC500-103 0,01 50 270 65
EC500-253 0,025 50 335 65
EC500-503 0,05 50 430 75
EC500-104 0,1 50 430 95
EC600-502 0,005 60 310 65
EC600-103 0,01 60 310 75
EC600-253 0,025 60 390 75
EC600-503 0,05 60 500 75
EC600-104 0,1 60 615 95
EC800-502 0,005 80 400 65
EC800-103 0,01 80 400 75
EC800-253 0,025 80 500 95
EC800-503 0,05 80 650 95
EC1000-502 0,005 100 485 65
EC1000-103 0,01 100 485 75
EC1000-253 0,025 100 610 95
EC1000-253 0,05 100 800 95
EC1200-502 0,005 120 425 75

Casing dimensions [mm]

Kondensatory wysokonapięciowe - seria EC wymiary

Kondensatory wysokonapięciowe - seria EC wykres tętnienia
