Akcesoria do bezpieczników w standardzie europejskim

AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM

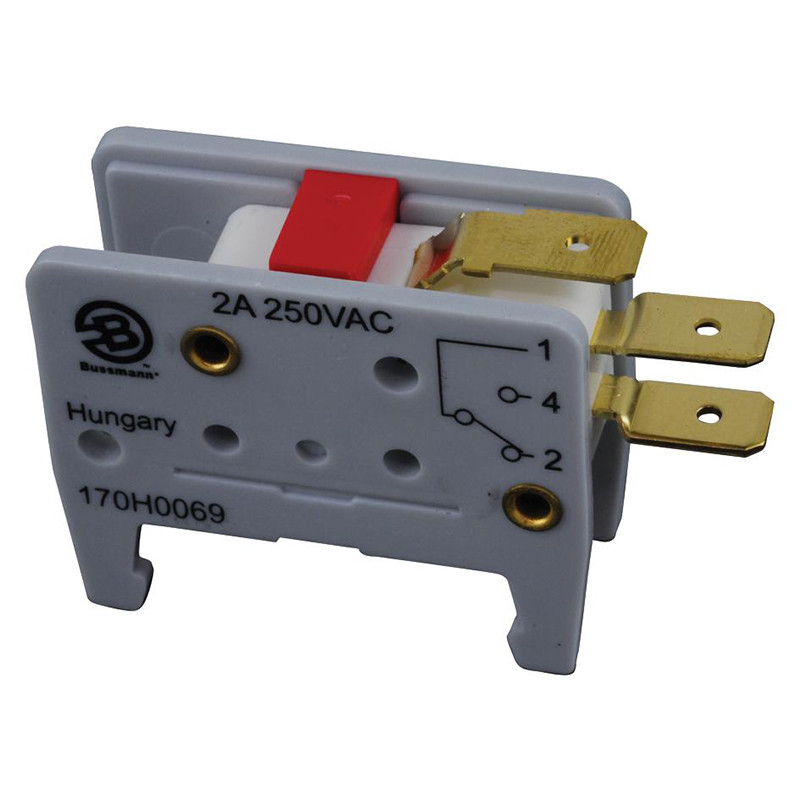

Mikroprzekaźniki do czujników zadziałania


AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM

Tabela. Dane techniczne


RozmiaryDin 43 653Din 43 620Standard FrancuskiWkręcane
Typ TTyp KTyp TTyp KTyp TTyp KTyp TTyp k
000

170H0236



170H0236



170H0238



170H0238


0

170H0235



170H0235



170H0237



170H0237


1*

170H0235

170H0069

170H0235

170H0069

170H0236

170H0069



170H0069

1

170H0235

170H0069



170H0236

170H0069



170H0069

2

170H0235

170H0069

170H0235

170H0069

170H0236

170H0069



170H0069

3

170H0235

170H0069

170H0235

170H0069

170H0236

170H0069



170H0069

4

170H0069

23

170H0069

24

170H0069


Podstawy do bezpieczników
AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM podstawy do bezpieczników

Tabela. Uniwersalne mocowania do standardu DIN 43653

TypMaks. Napięcie
[V]
Prąd
[A]
B
[mm]
C
[mm]
Rysunek

170H3003

1000 630 80 150 1

170H3004

1000 1250 80 150 2

170H3005

1400 630 110 180 1

170H3006

1400 1250 110 180 2

Rysunek 1 - Wymiary [mm]

AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM uniwersalne mocowanie do standardu DIN 43653

Tabela. Mocowanie do bezpieczników w rozmiarach 000, 00

TypMaks. Napięcie
[V]
Prąd
[A]
RozmiarRysunek

170H1007

1000 400 00, 000 3

170H1013

660 200 000, 0000 4
Rysunek 2 - Wymiary [mm]

AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM mocowanie do bezpieczników w rozmiarach
AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM mocowanie do bezpieczników

Rysunek 3 - Wymiary [mm]
Rysunek 4 - Wymiary [mm]
AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM wymiarAKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM wymiary

Rozłączniki do bezpieczników nożowych

Typ
Dla bezpieczników mocy wg Din 43620/1
Wielkość

NT 00-IN

NT 1-IN

NT 2-IN

NT 3-IN

NT 4-IN

001234a
            1250
Znamionowy prąd łączeniowy Ie A 160 250 400 630 16001)
            1250
Znamionowy prąd cieplny łącznika w powietrzu Ith A 160 250 400 630 1600
Znamionowe napięcie łączeniowe Ue V 690
Znamionowe napięcie izolacji Ui V 800
Znamionowe napiecie udarowe wytrzymywane Uimp KV 8
Znamionowy prąd zwarciowy wytrzymywany (przy ochronie bezpiecznikami) kA 50
Kategoria użytkowania wg VDE 0660 T107/EN/IEC 60947-3 Ue =440VAC AC-22 B
Ue =690VAC AC-21 B
Ue=440VAC2) DC-21 B
Trwałość mechaniczna cykle 1600 100 600 600 600
Dopuszczalna temperatura otoczenia °C od -25°C do 55°C
Stopień ochrony wg DIN/EN 60529/VDE 0470 T1 IP 3X
            115
Maksymalna dopuszczalna moc oddawana wkładki bezpiecznikowej n/n Pv max. 12 23 34 48 140
Masa wkładek bezpiecznikowych kg 0,5 2 3,25 5,3 14
Rodzaj pracy znamionowej Praca ciągła

Wymiary [mm] - NT 00-IN

AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM wymiary
Wymiary [mm] - NT 1-IN, NT 2-IN, NT 3-IN

AKCESORIA DO BEZPIECZNIKÓW W STANDARDZIE EUROPEJSKIM wymiar


Wymiary
[mm]
ABCDEFGHIJKLMNO

NT 1-IN

184 245 110 293 216 230 186 68 72 77 33 40 18 57 115

NT 2-IN

210 270 127 332 241 256 209 80 84 91 36,5 60 16 65 128

NT 3-IN

250 270 132 334 241 256 209 80 84 91 36,5 60 16 80 128
