Akcesoria do kondensatorów
  • Akcesoria do kondensatorów

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: BHC

Akcesoria do kondensatorów

AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH


Wszystkie akcesoria mogą być zamawiane indywidualnie, stosując numer elementu lub jako zestawy stosując numery zestawów pokazane na następnej stronie.


Obejmy mocujące równoległe


TypŚrednica
[mm]		A
[mm]		B
[mm]		C
[mm]		F
[mm]

HI

 25 40 22,3 12,8 10

H2

 35 52 22,3 12,8 10
AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH

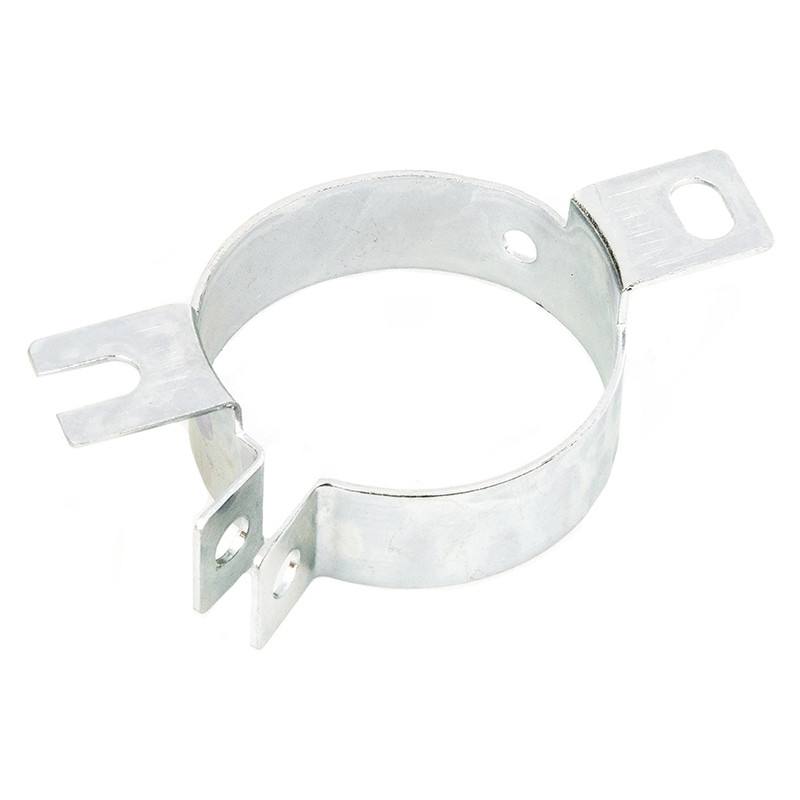

Obejmy mocujące prostopadłe


TypŚrednica
[mm]		A
[mm]		B
[mm]		C
[mm]		F
[mm]

V2

 25 49 19 37 10

V3

 35 58 19 45 9

V9

 40 65 19 52,4 9,5
Obejmy mocujące prostopadłe

TypŚrednica
[mm]		A
[mm]		B
[mm]		C
[mm]		F
[mm]		F
[mm]

V4

 51 75 24,4 64 5 10

V6

 45 69,5 17,4 58 4 10

V8

 63,5 88,9 25,4 77,5 5 9,5
Obejmy mocujące prostopadłe kondesatory elektrolityczne

TypŚrednica
[mm]		A
[mm]		B
[mm]		C
[mm]		F
[mm]		F
[mm]

UTE2736

 35 63 12,2 54 17,2 10
Obejmy mocujące prostopadłe

TypŚrednica
[mm]		A
[mm]		B
[mm]		C
[mm]		D
[mm]		E
[mm]		F
[mm]
V10 65 90 40 30 5 4,5 -

VII

 76 103 45,5 30 5 4,5 -

V90

 90 116 53,5 30 5 4,5 -

UTE2737

 50 75,5 33,5 27 4,3 4,3 39,5

UTE2738

 65 88,5 39 27 4,3 4,3 45

UTE2739

 72 97 44 28 4,3 4,3 50

Zestaw nakrętek i podkładek do śrub mocujących

Wersja izolowana
Śruba M8 lub M12
AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH M8 M12

Wersja nieizolowana
Śruba M8 lub M12
AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH M8 M13

Tabela. Zawartość zestawów oraz sposób zamawiania:

OznaczenieOpisNumer zestawu
2740274127822785
izolowanynieizolowany
M8M12M8M12
ZESTAWY STANDARDOWE
2352 stalowa podkładka M8 - - + -
2353 stalowa podkładka M12 - - - +
2772 perforowana izolująca podkładka M8 + - - -
2773 perforowana izolująca podkładka M12 - + - -
2778 gładka izolująca podkladka M8 + - - -
2779 gładka izolująca podkladka M12 - + - -
2788 stalowa nakrętka M12 - - - +
2789 stalowa nakrętka M8 - - + -
2792 nylonowa nakrętka M8 + - - -
2793 nylonowa nakrętka M12 - + - -
OznaczenieNumer zestawu
2684268526902691269226932695


ZESTAWY SPECJALNE

2352

 - - - - + - -

2353

 - - + - - + -

2772

 + - - + + - -

2773

 - + + - - + +

2778

 - - - + + - -

2779

 - - - - - + +

2788

 - + + - - + +

2789

 + - -     - -

2728

 - - - - - - -

2734

 - - - - - - -
AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH
