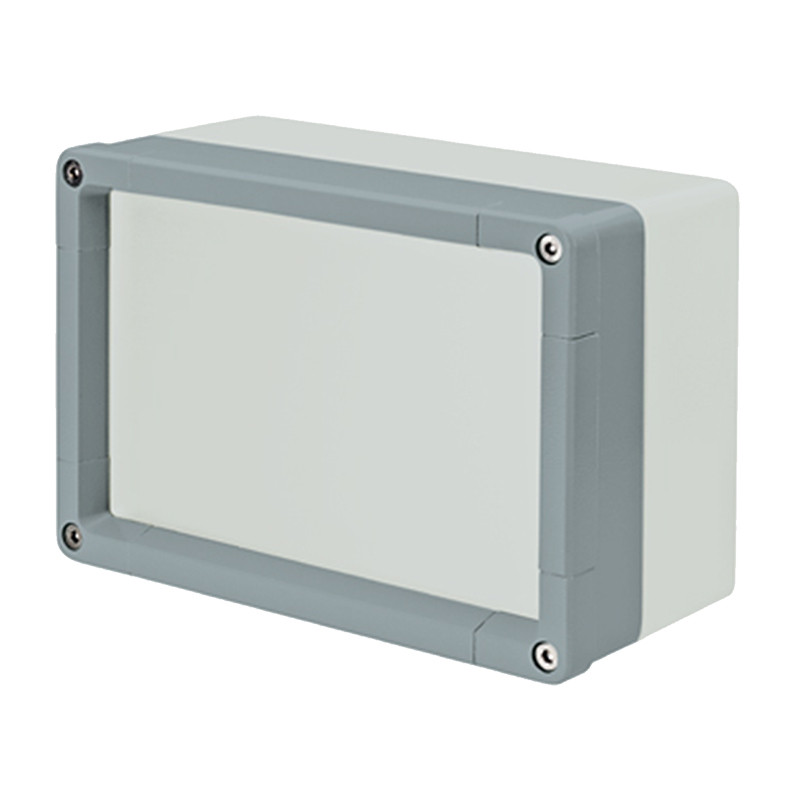

AluFACE - Obudowa aluminiowa IP66 Seria KVE
Aluminiowa obudowa z przednim panelem w różnych wersjach
Wersja KVE:
- stopień ochrony IP66
- dwu komorowa obudowa
- dwie sekcje mogą być oddzielone
Wersja KVE:
- stopień ochrony IP66
- dwu komorowa obudowa
- dwie sekcje mogą być oddzielone
M Płyta montażowa
S Zawias
J Uchwyt
I Handle system
HS Zawiasy twarde- g w gramach
| Typ | Numer | L | W | H | g | M | S | J | I | HS | Rysunki i wymiary |
|---|---|---|---|---|---|---|---|---|---|---|---|
KVE 120 |
125.120.000 |
120 | 120 | 114 | 1390 |  |
|
 |
|
|
pobierz |
KVE 122 |
125.122.000 |
180 | 120 | 114 | 1610 | |
|
|
|
|
pobierz |
KVE 124 |
125.124.000 |
240 | 120 | 114 | 1970 | |
|
|
|
|
pobierz |
KVE 160 |
125.160.000 |
160 | 160 | 114 | 1860 | |
|
|
|
|
pobierz |
KVE 162 |
125.162.000 |
240 | 160 | 114 | 2440 | |
|
|
|
|
pobierz |
KVE 164 |
125.164.000 |
320 | 160 | 114 | 2990 | |
|
|
|
|
pobierz |
KVE 166 |
125.166.000 |
480 | 160 | 114 | 4500 | |
|
|
|
|
pobierz |
KVE 200 |
125.200.000 |
200 | 200 | 135 | 2950 | |
|
|
|
|
pobierz |
KVE 202 |
125.202.000 |
300 | 200 | 135 | 3470 | |
|
|
|
|
pobierz |
KVE 204 |
125.204.000 |
400 | 200 | 135 | 5270 | |
|
|
|
|
pobierz |
KVE 240 |
125.240.000 |
240 | 240 | 135 | 3900 | |
|
|
|
|
pobierz |
KVE 242 |
125.242.000 |
360 | 240 | 135 | 4600 | |
|
|
|
|
pobierz |
KVE 244 |
125.244.000 |
480 | 240 | 135 | 6740 | |
|
|
|
|
pobierz |
KVE 320 |
125.320.000 |
320 | 320 | 135 | 5510 | |
|
|
|
|
pobierz |
KVE 322 |
125.322.000 |
480 | 320 | 135 | 7320 | |
|
|
|
|
pobierz |
KVE 324 |
125.324.000 |
640 | 320 | 135 | 9510 | |
|
|
|
|
pobierz |
- Opcje
- Niedostępne
Standard
