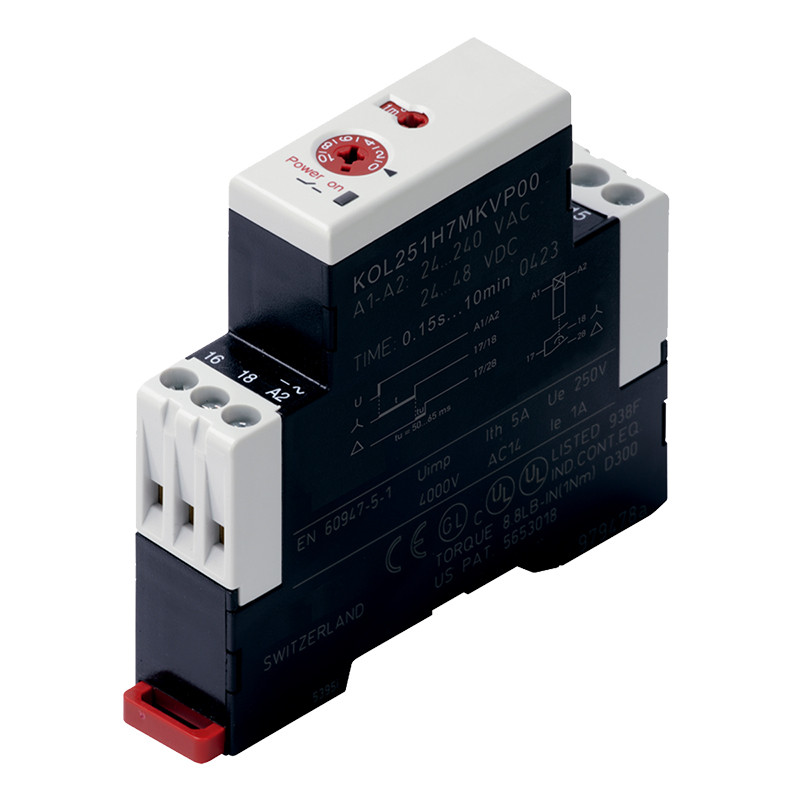

Analogowy przekaźnik czasowy na szynę DIN
  • Analogowy przekaźnik czasowy na szynę DIN

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Sisel

Analogowy przekaźnik czasowy na szynę DIN

ANALOGOWE PRZEKAŹNIKI CZASOWE NA SZYNĘ DIN

SERIA KOL (17,5 mm)


Dane techniczne:
- Zakresy czasowe: KOL3..                 KOL 1..                  KOL 251
  0.05...1s                 -                               -
  0.50...10s           0.75...15s              0.15...3s
  0.05...1min          3...60s                  0.5...10s
  0.5...10min          0.4...8min              3s...1min
  0.05...1h             3...60min             30s...10min
  0.5...10h                  -                            -
- Dokładność nastawiania: ±5% odniesione do końca wartości zakresu (tmax)
- Powtarzalność nastawiania: 1% odniesione do końca wartości zakresu (tmax)
- Zasilanie: KOL3..., KOL 251: 24...48VDC i 24...240VAC
  KOL1...- zaciski A1 A2: 110, 240 VAC, 50/60Hz
  zaciski A3 A2: 24 VDC/VAC, 50/60Hz
  Na życzenie: 12VDC
- Tolerancja napięcia zasilania: -15%/+20% (DC), 15%/+10% (AC)
- Pobór mocy: 0.5W przy 24 VDC, 5 VA przy 240 VAC
- Rodzaj pracy: ciągła
- Czas powrotu: 250 ms (KOL3...), 100ms (KOL251...)
- Wejście sterujące: pobór prądu 1mA; czas trwania impulsu sterującego 250ms;
  napięcie: dowolne z zakresu zasilania przekaźnika
- Wyjście zestyk: KOL3... - 1P, KOL1... - 1Z, KOL251 - 2Z;
  sygnalizacja stanu: dioda LED (dwukolorowa)
- Zdolność łączeniowa: U = 250VAC, Ith = 5A, (1000 VA)
  1 A/250 VAC (AC 14), 1 A/24VDC (DC 13)
- Charakterystyki izolacji: 2 kVAC/50 Hz test zgodnie z VDE 0435,
  4 kV (1.2/50us) test zgodnie z IEC 947-1
  (miedzy wszystkimi wejściami i wyjściami)
- EMC / Odporność: zgodnie z IEC1000-4-5, poziom 3;
  zgodnie z IEC 1000-4-4, poziom 3
  zgodnie z IEC 1000-4-2, poziom 3
- EMC / Emisja: pole elektromagnetyczne zgodny z EN 55022, klasa B
- Certyfikaty: UL, C-UL, CE, B (polski znak bezpieczeństwa)
- Temperatura otoczenia: -20°C... +50°C
- Przyłącza elektryczne: funkcjonalne zaciski śrubowe dla przewodów
  od 1x 0.5 mm2 do 2x 2.5 mm2;
  stopień ochrony: zgodny z VDE 0106 (IP20)
- Montaż: na szynie DIN (35 mm) lub za pomocą śrub
  2xM4 (do adaptera); w dowolnej pozycji
ANALOGOWE PRZEKAŹNIKI CZASOWE NA SZYNĘ DIN


TypOpis

KOL 3...

 6 zakresów czasowych, 1 zestyk przełączny

KOL 1...

 4 zakresy czasowe, 1 zestyk zwierny

KOL 251...

 4 zakresy czasowe, 2 zestyki zwierne

KOL 311/KOL 111

 opóźnione załączanie (wyzwalanie: napięcie zasilania)

KOL 312/KOL 112

 opóźnione rozłącz. (wyzwalanie: zbocze opadające impulsu stererującego)

KOL 321/KOL 121

 opóźnione rozłączanie (wyzwalanie: napięcie zasilania)

KOL 342/KOL 142

 impulsator symetryczny (wyzwalanie: napięcie zasilania)

KOL 360/KOL 160

 uniwersalny, 4-funkcyjny (11, 12, 21, 42)

KOL 251

 przekaźnik gwiazda - trójkąt (wyzwalanie: napięcie zasilania)

Akcesoria

 CJ 260: adapter do mocowania śrubami

Funkcje czasowe i schematy połączeń


Funkcje czasowe i schematy połączeń opóźnione załączanie Funkcje czasowe i schematy połączeń napięcie zasilania
Funkcje czasowe i schematy połączeń opóźnione rozłączanie Funkcje czasowe i schematy połączeń przekaźnik gwiazda
Funkcje czasowe i schematy połączeń opóźnione rozłączanie

Wymiary [mm]
Funkcje czasowe i schematy połączeń przekaźnikFunkcje czasowe i schematy połączeń adapter do mocowanie śrubami
