Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...
  • Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...

Wymiana styczników ignitronowych na tyrystorowe w zgrzewarkach oporowych nie przedstawia problemu technicznego. Jeżeli weźmiemy pod uwagę połączenia elektryczne, to układ stycznika tyrystorowego (odpowiedniego bloku modułowego) wymaga jedynie układu dopasowującego impulsy wyzwalające ignitron do poziomu impulsów koniecznych do wyzwolenia tyrystorów. Odpowiedni układ dopasowujący przedstawia rys. 1. Na wyjście układu Z1(2) należy podłaczyćkońcówkęzdjętąz zapłonnika ignitronu, natomiast punkt B1 (2) oraz K1 (2) połączyćz bramkąi katodątyrystorów T1 (2). Zamocowanie mechaniczne stycznika tyrystorowego nie powoduje zmian w konstrukcji zgrzewarki. Wykorzystuje się również istniejącą instalację chłodzenia wodnego ignitronów. Dla zapewnienia prawidłowej eksploatacji bloku modułowego w okładzie stycznika tyrystorowego w zgrzewarce jest konieczne zachowanie istniejącej w układzie z ignitronem blokady wodnej.

Typ bloku
modułowego
Zakres VDRM
[V]
ITSM
[A]
I2t
[A2s]
IGT
[mA]
A2Q6W - 125 - ... 1200-2200 3000 45000 150
A2Q6W - 200 - ... 1200-2200 3600 65000
A2Q6W - 300 - ... 1200-1600 5000 125000
A2Q7W - 350 - ... 1200-2200 6300 200000 300
A2Q7W - 450 - ... 1200-2200 7600 290000
A2Q7W - 550 - ... 1200-1800 9100 290000


Tablica połączeń bloków modułowych do zgrzewarek

Typ blokuSchemat połączeń
A2Q.W


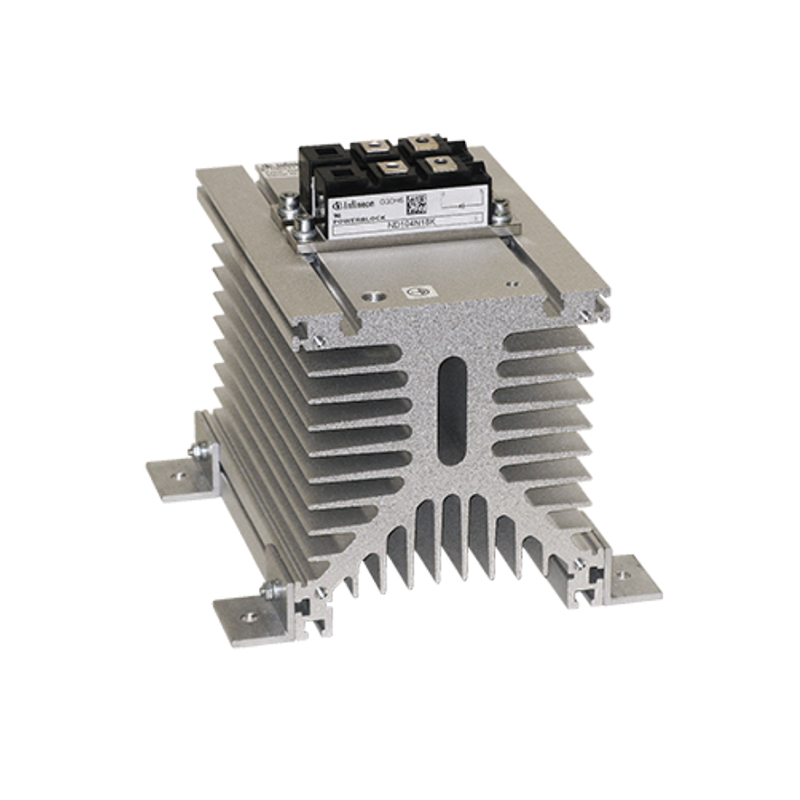

Blok dwuelementowy tyrystorowy do zgrzewarek
„6" - tyrystor o grubości ok. 15 mm
„7" - tyrystor o grubości ok. 26 mm


Rys. 1

Zasada stosowania bloku modułowego dwuelementowego
tyrystorowego jako zamiennika stycznika
ignitorowego w zgrzewarce:
a) układ z ignitronem,
b) układ ze stycznikiem tyrystorowym,
c) układ dopasowujący



Schemat wewnętrzny układu dopasowującego
