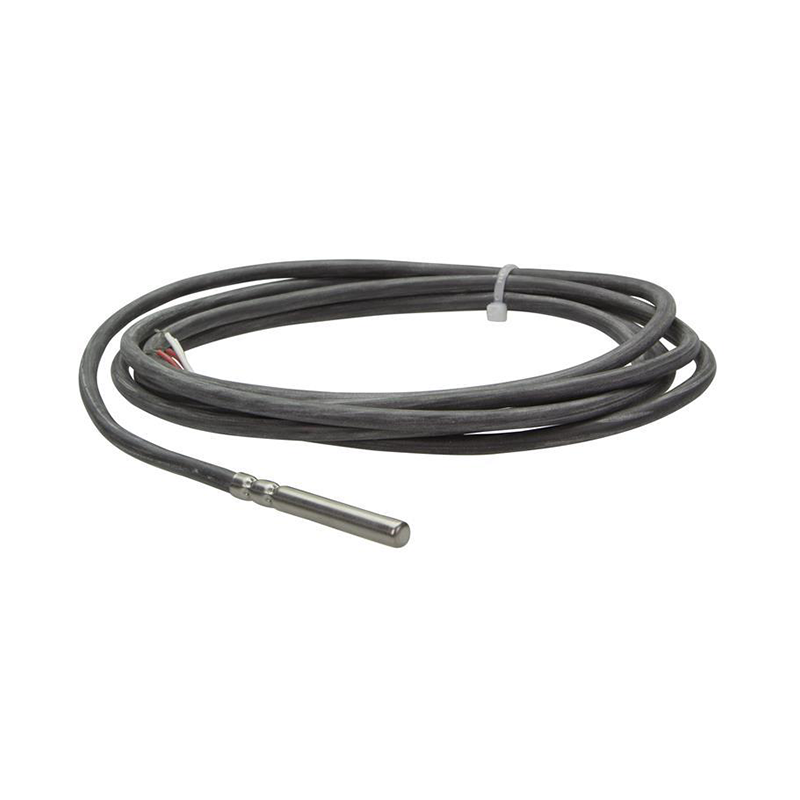

Czujnik rezystancyjny do pomiaru temp. produktów spożywczych ACT-25

Czujnik rezystancyjny przeznaczony jest głównie do pomiaru temperatury artykułów spożywczych, tam gdzie zachodzi potrzeba dokonania pomiaru w głębi produktu.
Wykonany on jest ze specjalnej stali kwasoodpornej 1.4404 dopuszczonej do stosowania przy pomiarach temperatury artykułów spożywczych. Podzespoły stykające się z produktem są spawane metodą WIG, która nie wprowadza dodatkowego materiału. Całość jest polerowana do chropowatości powierzchni Ra

Specyfikacja:
PARAMETRY TECHNICZNE CZUJNIKI
Rezystor
pomiarowy
WersjaCharakterystykaZakres pomiarowyKlasa dokładnościDopuszczalny prąd pomiarowyUkład połączeń

1xPt100
2xPt100

zwykła wstrząsoodporna wg PN-EN-60751 od -50°C
do +250°C
B 8 mA 2 przewodowy
A 5 mA 3, 4
przewodowy
-50°C+150°C 1/3 B DIN 2 mA

Osłona
Średnica
d[mm]

Materiał wg
WNr/ DIN

Materiał wg
ASTM /AISI

Długość
L[mm]

Ø3, Ø4, Ø5 , Ø6 1.4571 316 Ti dowolna

Przewód przyłączeniowy
UkładŚrednicaTypSkładMaks. temp. pracyDługość LK
2 przewody Ø2.9

L2GGD-2xO,22mm2

wł. szkl., wł. szkl., oplot +400°C dowolna
3, 4 przewody Ø3.1

L4GGD-4xO,22mm2

wł. szkl., wł. szkl., oplot
3 przewody Ø4.3

L3TT-3xO,5mm2

teflon, teflon +260°C
2 przewody Ø4.3

L2SDS-2xO,25mm2

silikon, oplot, silikon +180°C
3, 4 przewody Ø4.4

L4TDS-4xO,25mm2

teflon, oplot, silikon
3 przewody Ø3,8

L6TT-6xO,22mm2

teflon, teflon +260°C

Uwaga
Istnieje możliwość wykonania odmian nietypowych.


Oznaczenie
A. Rodzaj rezystora
A

Pojedynczy Pt100
1xPt100
B. Klasa dokładności
B

B
B

A
A

1/3 B DIN
1/3 B DIN
C.Średnica osłony d
C

Ø4
4

Ø5
5

Ø6
6
D. Długość osłony
D

L
podać w mm
F. Materiał osłony
F

1.4571
1.4571
H. Układ połączeń i typ przewodu
H

2 przewody  (L2GGD)
2p-L2GGD

3 przewody (L4GGD)
3p-L4GGD

4 przewody (L4GGD)
4p-L4GGD

3 przewody (L3TT)
3p-L3TT

2 przewody (L2SDS)
2p-L2SDS

3 przewody (L4TDS)
3p-L4TDS

4 przewody (L4TDS)
4p-L4TDS

3 przewody (L4TFDT)
3p-L4TFDT

4 przewody (L4TFDT)
4p-L4TFDT
I. Długość przewodu
I

LK
podać w mm
J.Wersja czujnika
K

zwykła
Z

wstrząsoodporna
W
