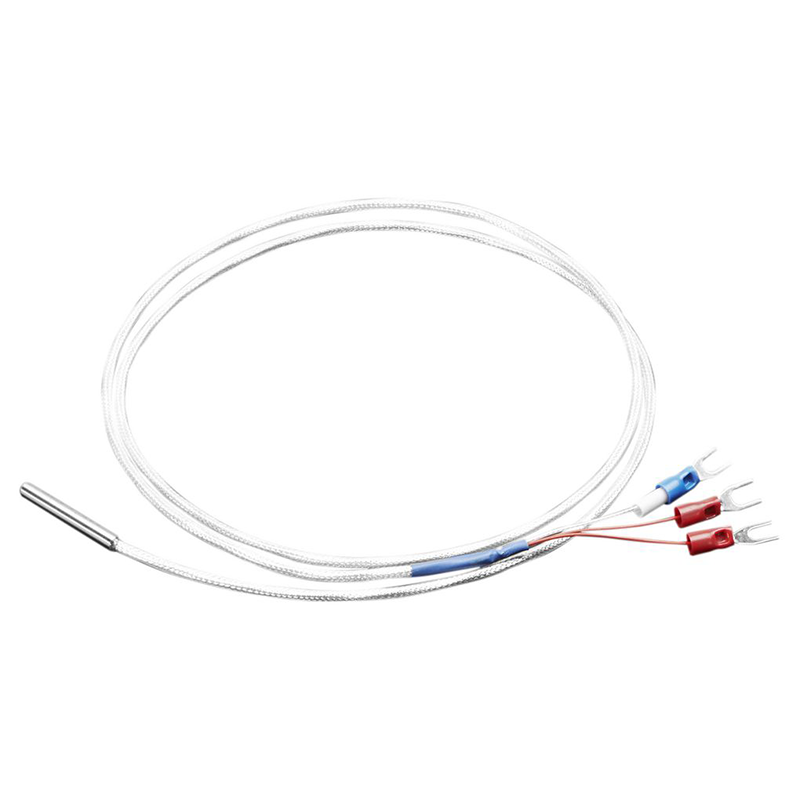

Czujnik rezystancyjny miniaturowy prosty ACT-26

Czujnik rezystancyjny miniaturowy prosty ACT-26

Czujnik rezystancyjny miniaturowy prosty, przeznaczony jest do precyzyjnego pomiaru temperatury mediów ciekłych i gazów, szczególnie wody w układach centralnego ogrzewania z zastosowaniem rezystorów 1xPt100 i 2xPt100 wykonanych w klasie A, B, 1/3B DIN (także parowane).
Zakres temperatury w zakresie -50°C do +250°C. Wykonanie osłon ze stali 1.4571 umożliwia pomiar mediów agresywnych. Czujnik jest umieszczony w dodatkowej osłonie i mocowany wkrętem.
Czujnik rezystancyjny miniaturowy prosty ACT-26

Specyfikacja
TypWykonanie

ACT-21

 Normalne

ACT-21/EXI

 Iskrobezpieczne

PARAMETRY TECHNICZNE CZUJNIKA
WersjaCharakterystykaRezystor
pomiarowy		Zakres pomiarowyKlasa dokładnościDopuszczalny prąd pomiarowyUkład połączeń
zwykła
wstrząsoodporna		 wg PN-EN-60751 1xPt100, 2xPt100 od -50°C
do +250°C		 B 8 mA 2 przewodowy
1xPt100 A 5 mA 3, 4
przewodowy
-50°C+150°C 1/3 B DIN 2 mA

Osłona czujnika
Średnica
d[mm]

Materiał wg
WNr/ DIN

Materiał wg
ASTM /AISI

Długość
L[mm]

Ø3, Ø4, Ø5 , Ø6 1.4571 316 Ti dowolna

Osłona dodadkowa
Średnica
d[mm]

Materiał wg
WNr/ DIN

Materiał wg
ASTM /AISI

Długość
L[mm]

Gwint Króćca

Ø3, Ø4, Ø5 , Ø6 1.4571 316 Ti dowolna M20x1,5 G1/2” G3/4” G3/8”

Głowica przyłączeniowa
TypMaks.temp.pracyMateriał
MA +100O AL
Dopuszczalne ciśnienie pracy
1,6MPa

Uwaga
Istnieje możliwość wykonania odmian nietypowych.


Oznaczenie:
A. Wykonanie
A

Normalne
 -

Iskrobezpieczne
 /Exi
B. Rodzaj rezystora
B

Pojedynczy
 1xPt100

Podwójny
 2xPt100
C. Klasa dokładności
C

B
 B

A
 A

1/3 B DIN
 1/3 B DIN
D. Układ połączeń


2 - przewodowy
 2p

3 - przewodowy
 3p

4 - przewodowy
 4p
E. Średnica osłony czujnik d
E

Ø6
 6
F. Długość zanurzeniowa osłony L1
E

L1
 podać w mm
G. Średnica osłony dodatkowej d
F

Ø6
 8
H. Materiał osłony dodatkowej
G

1.4571
 1.4571
I. Gwint króćca D
H

M20x1,5
 M20x1,5

G1/2"
 G1/2

G3/4"
 G3/4

G3/8"
 G3/8"
J. Długość osłony dodatkowej L
I

LK
 podać w mm
K.Wersja czujnika
K

zwykła
 Z

wstrząsoodporna
 W

Mniej
