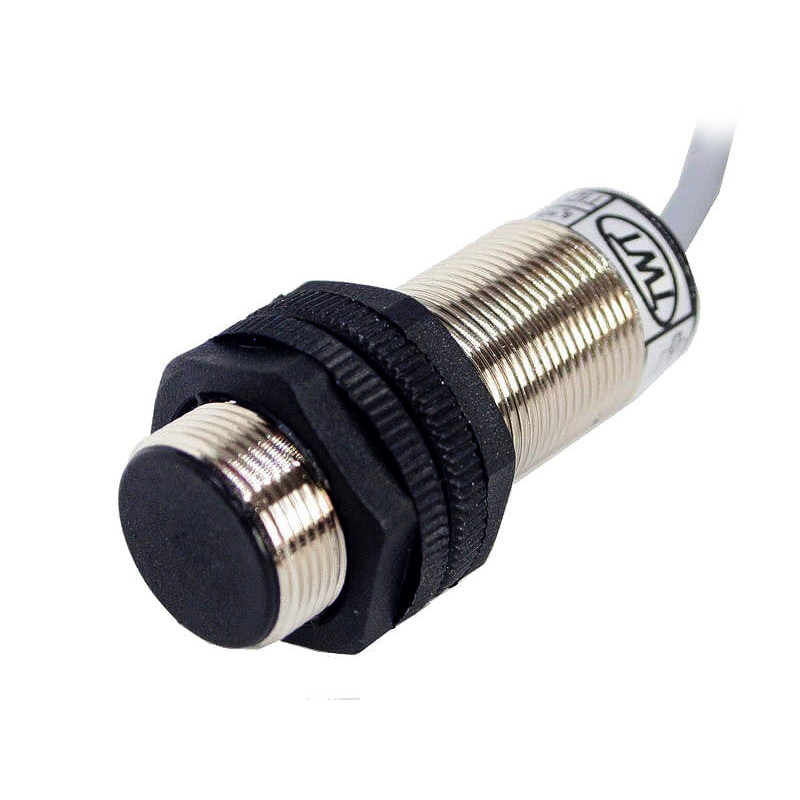

Czujniki indukcyjne serii TCR
  • Czujniki indukcyjne serii TCR

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: TWT

Czujniki indukcyjne serii TCR

TCR, DC,3 PRZEWODY


Regulacja zakresu częstotliwości - wykonania standardowe. Stała częstotliwość progowa - wykonania specjalne na zamówienie. Opóźnienie wyłączania - wykonania specjalne na zamówienie. Długość przewodu wyjściowego - 2 mb (inna długość przewodu na zamówienie).
Dane techniczne:
• Napięcie zasilania 10...48V DC
• Tętnienia napięcia zasilania ≤ 3,5V
• Prąd obciążenia 200mA
• Pobór prądu bez wysterowania 12mA
• Napięcie szczątkowe 0,8...1,8V DC
• Rezystancja wyjściowa 6,8kW
• Temperatura pracy -25°C ... 70°C
• Stopień ochrony IP 67
• Obudowa mosiądz niklowany
• Zabezpieczenie prądowe i przepięciowe wyjścia
• Podwójna sygnalizacja LED
• Waga 0,3kg
• Wibracje t ≤ 55Hz, amax= 1mm
• Udary bmax ≤ 30g, t = 11m/s
TCR, DC,3 PRZEWODY

Obudowa metalowaM30x1,5M30x1,5M30x1,5M30x1,5
Sposób montażu wbudowany wbudowany niewbudowany niewbudowany
Nominalna strefa działania 10mm 10mm 15mm 15mm
Robocza strefa działania 0 ... 8mm 0 ... 8mm 0 ... 12mm 0 ... 12mm
Wymiary [mm] TCR, DC,3 PRZEWODY TCR, DC,3 PRZEWODY TCR, DC,3 PRZEWODY TCR, DC,3 PRZEWODY
Zakres częstotliwości progowej 6...150 imp/min 120...3000 imp/min 6...150 imp/min 120...3000 imp/min
Regulacja zakresu częstotliwości progowej tak tak tak tak
Histereza częstotliwości 5 ... 10% fpr 5 ... 10% fpr 5 ... 10% fpr 5 ... 10% fpr
Powtarzalność częstotliwości progowe ≤ 3%fpr ≤ 3%fpr ≤ 3%fpr ≤ 3%fpr
Maksymalna częstotliwość przełączani 30000imp/min 30000imp/min 20000imp/min 20000imp/min
Sygnalizacja zasilania i zbliżenia metalu LED zielona LED zielona LED zielona LED zielona
Syg. przekroczenia progu częstotliwości LED żółta LED żółta LED żółta LED żółta
Sposób podłączenia przewód PCW 3 x 0,5mm przewód PCW 3 x 0,5mm2 przewód PCW x 0,5mm2 przewód PCW 3 x 0,5mm2
Oznaczenie czujnika PNP _/_

TCR3010ZP1

TCR3010ZP2

TCR3015ZP1

TCR3015ZP2

Oznaczenie czujnika PNP _/|_

TCR3010RP1

TCR3010RP2

TCR3015RP1

TCR3015RP2

Oznaczenie czujnika NPN  _/_

TCR3010ZN1

TCR3010ZN2

TCR3015ZN1

TCR3015ZN2

Oznaczenie czujnika NPN   _/|_

TCR3010RN1

TCR3010RN2

TCR3015RN1

TCR3015RN2


TCR, DC,3 PRZEWODY podłączenie TCR, DC,3 PRZEWODY podłączenie TCR, DC,3 PRZEWODY podłączenie TCR, DC,3 PRZEWODY podłączenie
