Czujniki indukcyjne TID DC 4 przewody, zwiększone strefy
  • Czujniki indukcyjne TID DC 4 przewody, zwiększone strefy

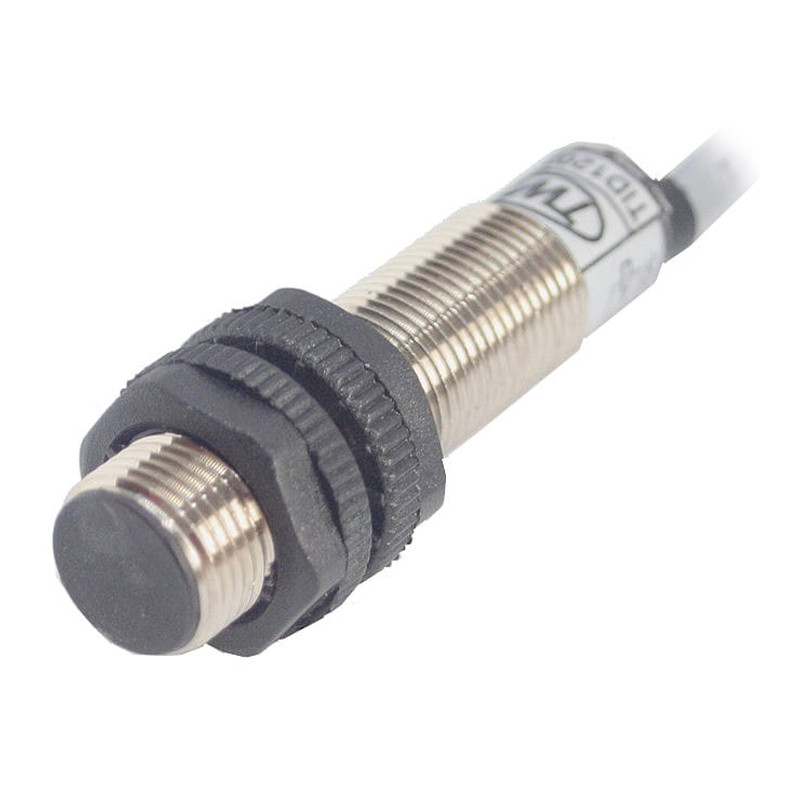

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Czujniki indukcyjne TID DC 4 przewody, zwiększone strefy działania

Cechy
• wyjście 4 przewodowe NO/NC
• powiększone strefy działania
• obudowy metalowe
• 10 - 30V DC (10 - 60V DC)*, 200mA (400mA)*
• zabezpieczenie prądowe i przepięciowe wyjścia
• sygnalizacja LED
• stopień ochrony IP67
Specyfikacja
Napięcie zasilania
10-30V DC (10-60V DC)*
Tętnienia napięcia zasilania
≤ 3,5V
Prąd obciążenia
200mA (400mA)*
Pobór prądu bez wysterowania
12mA
Napięcie szczątkowe
0,8-1,8V DC
Prąd szczątkowy
<10μA
Rezystancja wyjściowa
6,8kΩ
Histereza przełączania
< 15%
Powtarzalność
< 10%Sn
Współczynnik temperaturowy
< 10%
Temperatura pracy
-25°C - +70°C
Stopień ochrony
IP 67
Obudowa
mosiądz niklowany

Obudowa metalowa

M12x1

M12x1

M18x1

M18x1

M30x1,5

M30x1,5

Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 4mm 7mm 8mm 12mm 15mm 22mm
Robocza strefa działania 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia przewód PCW, 2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
przewód PCW,
2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika

TID1204P
TID1204N

TID1207P
TID1207N

TID1808P
TID1808N

TID1812P
TID1812N

TID3015P
TID3015N

TID3022P
TID3022N


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat

Obudowa metalowa

M12x1

M12x1

M18x1

M18x1

M30x1,5

M30x1,5

Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 4mm 7mm 8mm 12mm 15mm 22mm
Robocza strefa działania 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia konektor M12 konektor M12 konektor M12 konektor M12 konektor M12 konektor M12
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika

TID1204PK
TID1204NK

TID1207PK
TID1207NK

TID1808PK
TID1808NK

TID1812PK TID1812NK

TID3015PK
TID3015NK

TID3022PK
TID3022NK


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat

M12 - złącze w czujniku

TID DC 4 przewody, zwiększone strefy działania
Połączenie
1 10-30V DC brązowy
2 wy NC biały
3 0V DC niebieski
4 wy NO czarny

* na zamówienie napięcie zasilania: 10 -48V DC, 10- 60V DC, prąd obciążenia 400mA.
Długość przewodu wyjściowego - 2 mb (inna długośćprzewodu na zamówienie)
