Czujniki optyczne refleksyjne serii TOR, npn-pnp dc 4 przewody
  • Czujniki optyczne refleksyjne serii TOR, npn-pnp dc 4 przewody

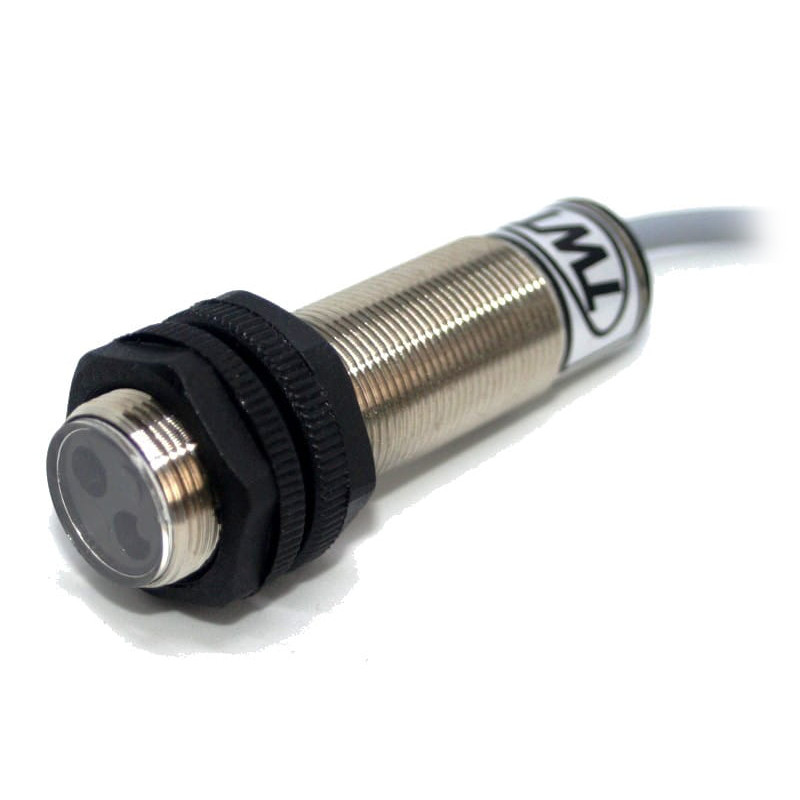

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Czujniki optyczne refleksyjne serii TOR, npn-pnp dc 4 przewody

Cechy
NPN/PNP - wyjście 4 przewodowe NO lub NC
• obudowy metalowe
• 10 - 30V DC, 150mA
• zabezpieczenie prądowe i przepięciowe wyjścia
• sygnalizacja LED
• stopień ochrony IP65
Specyfikacja
Napięcie zasilania
10-30V DC
Tętnienia napięcia zasilania
≤ 3,5V
Prąd obciążenia
150mA
Pobór prądu bez wysterowania
< 20mA
Napięcie szczątkowe
< 2,5V DC
Prąd szczątkowy
< 10µA
Rezystancja wyjściowa
otwarty kolektor
Wyjście
NPN/PNP NO lub NC
Źródło światła
LED podczerwień
Częstotliwość przełączania (impuls/przerwa 1:1)          150Hz
Układ optyczny
soczewki szklane
Temperatura pracy
-10°C - +55°C
Stopień ochrony
IP 65
Obudowa
mosiądz niklowany
Sposób podłączenia
przewód PCW 2m., 4x0,14mm2


TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym

Obudowa metalowa

M18x1

M18x1

M30x1,5

M30x1,5

Strefa czułości 1000 3000 4000 8000

TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-1000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-3000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-4000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-8000
Zasięg 0-1m 0-3m 0-4m 0-8m
Element odbiciowy reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm
Regulacja czułości potencjometr potencjometr potencjometr potencjometr
Oznaczenie czujnika wyjście NC
wyjście NO

TOR18-1000R
TOR18-1000Z

TOR18-3000R TOR18-3000Z

TOR18-4000R TOR18-4000Z

TOR18-8000R
TOR18-8000Z



TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym

TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M12

Obudowa metalowa

M18x1

M18x1

M30x1,5

M30x1,5

Strefa czułości 1000 3000 4000 8000
Zasięg 0-1m 0-3m 0-4m 0-8m
Element odbiciowy reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm
Regulacja czułości - - - potencjometr
Oznaczenie czujnika wyjście NC
wyjście NO

TOR18-1000RK
TOR18-1000ZK

TOR18-3000RK
TOR18-3000ZK

TOR18-4000RK
TOR18-4000ZK

TOR18-8000RK
TOR18-8000ZK


M12 - złącze w czujniku
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1 TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1
Połączenia
1 10-30V DC brązowy
2 wy npn biały
3 0V DC niebieski
4 wy PNP czarny
