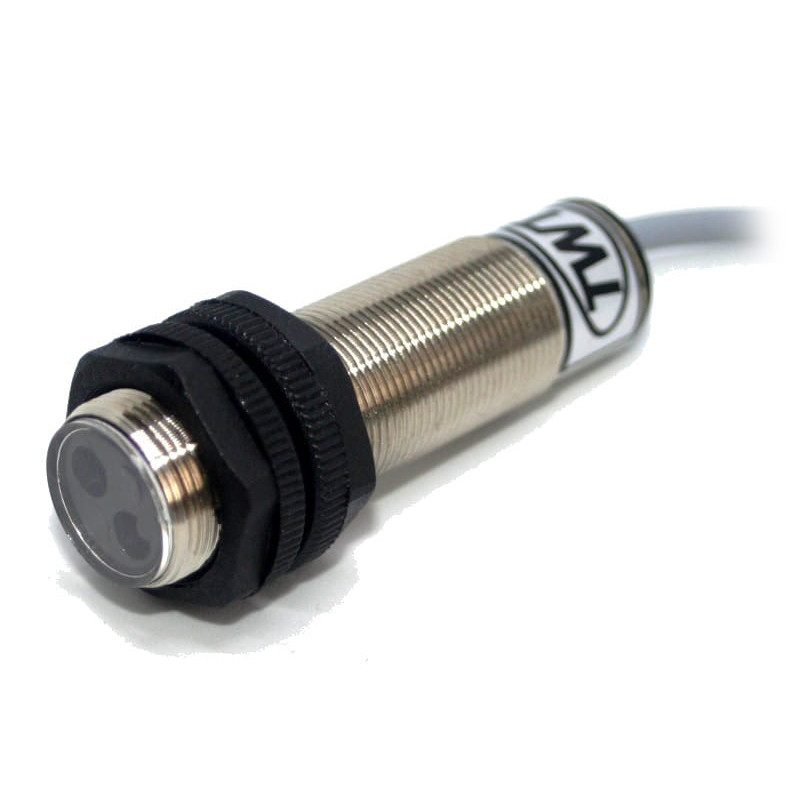

Czujniki optyczne refleksyjne serii TOR, pnp dc 4 przewody
  • Czujniki optyczne refleksyjne serii TOR, pnp dc 4 przewody

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Czujniki optyczne refleksyjne serii TOR , pnp dc 4 przewody

Cechy
PNP - wyjście 4 przewodowe NO lub NC
• obudowy metalowe
• 10 - 30V DC, 150mA
• zabezpieczenie prądowe i przepięciowe wyjścia
• sygnalizacja LED
• stopień ochrony IP65
Specyfikacja
Napięcie zasilania
10-30V DC
Tętnienia napięcia zasilania
≤ 3,5V
Prąd obciążenia
150mA
Pobór prądu bez wysterowania
< 20mA
Napięcie szczątkowe
< 2,5V DC
Prąd szczątkowy
< 10µA
Rezystancja wyjściowa
otwarty kolektor
Wyjście
PNP NO i NC
Źródło światła
LED podczerwień
Częstotliwość przełączania (impuls/przerwa 1:1)          150Hz
Układ optyczny
soczewki szklane
Temperatura pracy
-10°C - +55°C
Stopień ochrony
IP 65
Obudowa
mosiądz niklowany
Sposób podłączenia
przewód PCW 2m., 4x0,14mm2


TOO CZUJNIKI OPTYCZNE ODBICIOWE z przewodem wyjściowym


Obudowa metalowa

M18x1

M18x1

M30x1,5

M30x1,5

Strefa czułości 1000 3000 4000 8000
CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY
Zasięg 0-1m 0-3m 0-4m 0-8m
Element odbiciowy reflektor odblaskowy
Ø 80mm
reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm reflektor odblaskowy Ø80mm
Regulacja czułości potencjometr potencjometr potencjometr potencjometr
Oznaczenie czujnika

TOR18-1000P

TOR18-3000P

TOR18-4000P

TOR18-8000P


CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE REFLEKSYJNE SERII TOR , PNP DC 4 PRZEWODY

TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12

Obudowa metalowa

M18x1

M18x1

M30x1,5

M30x1,5

Strefa czułości 1000 3000 4000 8000
TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12 TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12 TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12 TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12 TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12
Zasięg 0-1m 0-3m 0-4m 0-8m
Element odbiciowy reflektor odblaskowy
Ø 80mm
reflektor odblaskowy
Ø80mm
reflektor odblaskowy
Ø80mm
reflektor odblaskowy
Ø80mm
Regulacja czułości - - - potencjometr
Oznaczenie czujnika

TOR18-1000PK

TOR18-3000PK

TOR18-4000PK

TOR18-8000PK

M12 - złącze w czujniku
TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12 TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12
TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12
Połączenie
1 10-30V DC brązowy
2 wy NC biały
3 0V DC niebieski
4 wy NO czarny
