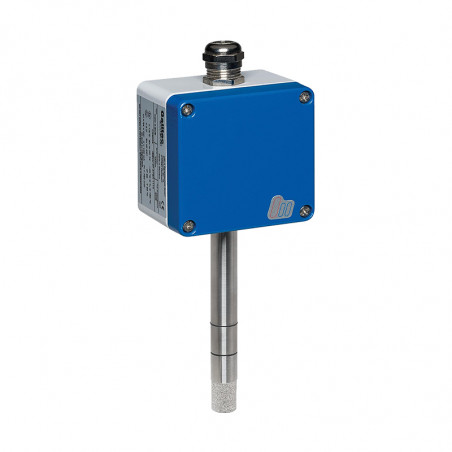

Czujniki wilgotności i temperatury Seria A i B
  • Czujniki wilgotności i temperatury Seria A i B

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Galltec Mela Sensortechnik

Czujniki wilgotności i temperatury serii A i B

Do aplikacji przemysłowych od -80...200°C i do 25 barów


Czujniki serii A produkcji Galltec+Mela® łączą przetwarzanie pomiarowych wartości cyfrowych wraz zaletami wytrzymałych przemysłowych czujników, które mogą być użyte do pomiarów w temperaturze -80...200°C, przy ciśnieniu do 25 barów. Nadają się idealnie do wymagających przemysłowych warunków.

Seria A dotyczy czujników z wymienną sondą pomiarową. Sonda jest połączona z przetwornikiem za pomocą 4-pinowego złącza. Zastosowane rozwiązanie zapewnia trwałe połączenie mechaniczne oraz właściwe przekazanie informacji pomiarowej. Dane o zmierzonej wilgotności i temperaturze przesyłane są cyfrowo ze skalibrowanej sondy do przetwornika elektrycznego.

W serii B, sonda pomiarowa i nadajnik są trwale połączone. Czujniki mogą być kalibrowane na miejscu przy użyciu przycisku i wskaźnika LED. Mogą być też kalibrowane fabrycznie i nastawiane za pomocą oprogramowania.

Czujniki serii A i B ze zintegrowanym procesorem hx mierzą wilgotność za pomocą kondensatora. Pojemnościowy element pomiaru wilgotności Mela®, wyprodukowany przy użyciu metody cienkowarstwowej, składa się z cienkiej podstawy, na której umieszczone są elektrody i higroskopijna warstwa polimerowa, która absorbuje molekuły wody z medium (powietrza), zmieniając w ten sposób pojemność kondensatora.

Przetwornik wraz z procesorem hx wykorzystuje wartości wilgotności względnej i temperatury do obliczenia temperatury skraplania, entalpii, stosunku mieszania, wilgotności bezwzględnej lub temperatury mokrego termometru zgodnie z zasadami fizyki(1. Informacje są przesyłane za pomocą wyjść analogowych poprzez standardowe sygnały 0….1VDC, 0 ….10VDC lub 4 ….20mA. Na życzenie dostępna jest opcja skonfigurowania specjalnego sygnału wyjściowego.

W przypadku czujników serii B sonda pomiarowa jest trwale połączona z przetwornikiem. Opcjonalnie możliwe jest wykonanie z wyjściem pasywnym (np. Pt100). Wszystkie pozostałe cechy są wspólne z czujnikami serii A.

Zakres dostawy obejmuje spiekany wysokiej jakości stalowy filtr ZE13. Jeśli wymagana jest lepsza dynamika , zalecamy użyć filtru ZE04 z PTFE bezpośrednio na elemencie czujnika wilgotności . W szczególności dla niskiej prędkości powietrza i dla dłuższego okresu pracy czujnika, nawet w cięższych warunkach pracy (wpływ zanieczyszczenia lub stała wilgotność > 95 %rh). Czujniki są zaprojektowane do pracy w ciśnieniu atmosferycznym(poza wersjami ...HD, 0D, ED), medium pomiarowe to nieagresywne powietrze.



Wilgotność
Zakres pomiarowy 0...100%rh
Dokładność1) 10...90%rh dla 23°C - ±1.5%rh
dla <10%rh lub >90%rh - ±2%rh
Wpływ temperatury (TK) ±0.02%rh/K
Histereza < 1%rh
Czas reakcji t63 dla v=2m/s < 10 s
Ogólne dane
Medium pomiarowe powietrze, nieagresywne
Napięcie operacyjne 0...1 V ...... 6...30 VDC / 6...26 VAC
0...10 V ......... 15...30 VDC / 13...26 VAC
4...20 mA ...........................10...30 VDC
Zużycie energii  < 7 mA obciążenie RL (prąd wyjściowy )
Odporność na obciążenie  (napięcie wyjściowe) 0...10 (1) V ............. ≥ 10 (2) kOhm
Dopuszczalna temperaturę zewnętrzna na nadajniku -40...85°C
wersja kanałowa pomiar do 150°C (TH do 200°C) -40...50°C
Stopień ochrony ........ nadajnik IP65 Głowa pomiarowa (informacja w tabeli)
Sonda połączenia wtykowego ----> nadajnik IP67
Materiał obudowa sondy pomiarowej: stal nierdzewna
nadajnik: odlew ciśnieniowy aluminium
Dyrektywa o elektromagnetycznej kompatybilności 2014/30/EU DIN EN 61326-1 wydane 07/13
DIN EN 61326-2-3 wydane 07/13
Temperatura
Element pomiarowy Pt1000 kl.B
Zakres pomiarowy patrz tabela
Dokładność dla 23°C2)) ±0.15K
Wpływ temperatury (TK) <0.005 K/K
Opcje
Cyfrowy wyświetlacz 2 wiersze, 3 cyfry + 1 miejsce po przecinku
wyświetlacz w przybliżeniu 21 x 40 mm2, przybliżenia cyfr: 8 mm

1) Zależy od aplikacji, na zamówienie dostępne lepsze dokładności w ograniczonym zakresie.
2) Zależy od zakresu pomiarowego, maksymalnie 0,25 K.



Symbol Opis
ZA 24 Płyta montażowa do montażu czujników w kanałach lub przepustach ściennych, do czujników rurowych 15 mm
ZA 161/1 z tuleją adaptera 00.502 Osłona przed warunkami atmosferycznymi zalecany do stosowania na zewnątrz w celu ochrony przed opadami deszczu i światłem słonecznym z tuleją  00.502 nadaje się również do czujników prętowych fi15 mm
ZE 31/1-12
ZE 31/1-33
ZE 31/1-75
ZE 31/1-84
ZE 31/1-97		 Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 12% i temperaturze 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy 33% wilgotności względnej i 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy 75% wilgotności względnej i 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 84% i temperaturze  25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 97% i temperaturze 25°C
ZE33 Adapter do wzorca wilgotności ZE 31/1
SVKA.FW.xxxx.300.002 moduł ze stałymi wartościami wilgotności i temperatury do kalibracji statycznej. Przy zamawianiu proszę podać żądaną wartość wilgotności i temperatury


Instrukcja użytkownika

Moment dokręcenia przy montażu czujników odpornych na ciśnienie (typu SZKA.HD) nie może przekroczyć 25 Nm. Aby zachować odporność na zakłócenia zgodnie z normą EN 61326 podczas użytkowania, zalecamy podłączenie czujników za pomocą kabla ekranowanego (np. Typ 8x AWG26 C UL nr 5339) i podłączyć go do czujnika EMC przewodem o dużej grubości przez wykwalifikowanego elektryka.



Kod zamówieniowy czujników serii A

Seria Nadajnik A
Wersja Wersja kanałowa K
Wersja ścienna W
Rodzaj wyjścia Dwa wyjścia aktywne K
wilgotność względna lub inne policzone wartości, zależne od wilgotności, aktywny F
Aktywna temperatura T
Sygnał wyjściowy 0...1 V 1
0...10 V 2
4...20 mA 3
Wersja specjalna Brak 00
Zakres wyjściowy 1 patrz Tabela 5
Zakres wyjściowy 2 patrz Tabela 5
Zasilanie 6...30 VDC /6...26 VAC 6
15...30 VDC / 13...26 VAC F
10...30 VDC A
Filtr brak 00
Charakterystyka projektu Z wyświetlaczem 0D0
inne (specjalny typ) Yxx


Kod zamówieniowy czujników serii B

Seria Seria B B
Wersja Kanałowa K
Naścienna W
Dwuczęściowa Z
Rodzaj wyjścia Dwa wyjścia aktywne K
Jedno wyjście aktywne, pasywna temperatura C
Wilgotność względna lub inne policzone zmienne wilgotności, aktywna F
Temperatura aktywna T
Sygnał wyjściowy 0…1V 1
0…10V 2
4…20mA 3
Specjalne wersje temperatura pracy -40 do 85°C (standard) 00
odporny na amoniak -40 ... 85°C 11
odporność przed wibracjami -40 ... 85°C 0V
temperatura pracy -50 ... 150°C (wersja kanałowa) 0E
odporny na ciśnienie 20 mbar ... 10 bar i -50 ... 150°C (wersja kanałowa) ED
odporny na ciśnienie do 10 bar i -25 ... 110°C (zawór kulowy) KH
odporny na amoniak -50 ... 150°C (wersja kanałowa) 1E
temperatura pracy -80 ... 200°C (konstrukcja dwuczęściowa) 0H
konstrukcja z izolacją termiczną -80 ... 200°C TH
Zakres wyjścia 1 patrz Tabela 5
Zakres wyjścia 2 patrz Tabela 5
Zasilanie 6...30 VDC / 6...26 VAC 6
15...30 VDC / 13...26 VAC F
10...30 VDC A
Filtry do wersji K i Z. (dostępne filtry - patrz informacje o produkcie F5.1) Filtr ze spieku stali nierdzewnej ZE13 (standardowy) IP65 13
Spiek ze stali nierdzewnej z membraną PTFE ZE26, IP65 26
Otwarty filtr z wysokiej jakości stali ZE04 oraz osłona z PTFE IP00 94
spiek z porowanym PTFE 29
Filtr ze stali nierdzewnej z zamontowanym filtrem PTFE 28
Filtry do wersji W (dostępne filtry - patrz informacje o produkcie F5.1) Filtr ochronny plastikowy, otwarty, przewodzące metalizowane wykończenie 16
ZE16 z osłoną PTFE 9G
ZE16 z włożoną siatką filtracyjną ze stali nierdzewnej (ZE17) 17
filtr membranowy ZE20 20
drobnoporowy filtr spiekany ze stali nierdzewnej ZE21 21
Rodzaj połączenia i charakterystyka projektu Z wyświetlaczem xDx
długość kabla, część czujnika -> nadajnik 1,5m 1Kx
specjalna długość kabla w m (w krokach co 0,5m, maks. 5m) yyx
inne (specjalny typ) YYY


Kod zamówieniowy do sond pomiarowych serii A


Seria S S
Wersja Stal nierdzewna Ø 15mm V
Stal nierdzewna Ø 15mm, dwuczęściowy Z
Rodzaj wyjścia wilgotność względna aktywny i temperatura aktywny K
Sygnał wyjściowy Cyfrowy ASCII protokół Galltec-Mela A
Wersje specjalne Zakres temperatury -40 do 85°C(standardowy) 00
Odporność na ciśnienie 20mbar…10bar dla -40 do 85°C 0D
Odporność na amoniak -40…85°C 11
Zakres temperatury -40…85°C (ochrona przeciw wibracjom) 0V
Zakres temperaturowy -5… 150°C(wersja kanałowa) 0E
Odporność na ciśnienia 20mbar…10bar dla -50…150°C ED
Odporność na amoniak-50…150°C(wersja kanałowa) 1E
Zakres tempery -80 do 200°C(dwu częściowy) 0H
Zakres temperatury -60 do 160°C i dopuszczalna ciśnienie zewnętrzne 25 barów HD
Wersja z ustalonymi wartościami wilgotności i temperatury FW
Zakres wyjścia H 0…100 % r.h F1
Zakres wyjścia T 1)
Zasilanie 3.0 VDC 3
Filtr Otwarty filtr ze stali nierdzewnej ZE04 i osłonie PTFE 94
Spiekany filtr ze stali nierdzewnej ZE13 (standardowy),IP65 13
Spiekany filtr z drobno porowatego PTFE 29
Filtr ze stali nierdzewnej z membraną PTFE ZE26, IP65 26
Typ połączenie i charakterystyka Długość kabla wersji dwuczęściowej 1.5m 1Kx
Specjalna długość kabla wersji dwuczęściowej yyx
inne (specjalny typ) YYY

Zakresy wyjściowe czujników serii B odpowiadające zakresom przetworników serii A. Podane parametry wielkości fizycznych są wyliczane na podstawie zmierzonych wartości wilgotności i temperatury. Oczekiwane tolerancje wynikają zatem z granic tolerancji zmierzonych wartości.


Wilgotności 0…100 % r.h F1
Temperatura -60…160°C 66
-80…200°C 82
-50…150°C 59
-40…85°C 48
P100  1/3 DIN kl. B dla serii B C2
P100 1/3 DIN klasa B w przypadku części czujnikowych SV (Z) KA ... dla serii A. P2
Punkt rosy -20…70°C D2
Entalpia 0…80KJ/Kg H1
Współczynnik mieszania 0…100 g/kg suche powietrze X3
Bezwzględna wilgotność 0…20g/m3 A1
Temperatura mokrego termometru -10…50°C W1
Brak wyjścia Wyjście nie połączone 00

Mniej
Czytaj więcej

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontaktuj się z nami

ZAPYTAJ O PRODUKT close
Wiadomość wysłana poprawnie.
ZAPYTAJ O PRODUKT close
Przeglądaj

Dodaj do schowka

Musisz być zalogowany/a

Do aplikacji przemysłowych od -80...200°C i do 25 barów


Czujniki serii A produkcji Galltec+Mela® łączą przetwarzanie pomiarowych wartości cyfrowych wraz zaletami wytrzymałych przemysłowych czujników, które mogą być użyte do pomiarów w temperaturze -80...200°C, przy ciśnieniu do 25 barów. Nadają się idealnie do wymagających przemysłowych warunków.

Seria A dotyczy czujników z wymienną sondą pomiarową. Sonda jest połączona z przetwornikiem za pomocą 4-pinowego złącza. Zastosowane rozwiązanie zapewnia trwałe połączenie mechaniczne oraz właściwe przekazanie informacji pomiarowej. Dane o zmierzonej wilgotności i temperaturze przesyłane są cyfrowo ze skalibrowanej sondy do przetwornika elektrycznego.

W serii B, sonda pomiarowa i nadajnik są trwale połączone. Czujniki mogą być kalibrowane na miejscu przy użyciu przycisku i wskaźnika LED. Mogą być też kalibrowane fabrycznie i nastawiane za pomocą oprogramowania.

Czujniki serii A i B ze zintegrowanym procesorem hx mierzą wilgotność za pomocą kondensatora. Pojemnościowy element pomiaru wilgotności Mela®, wyprodukowany przy użyciu metody cienkowarstwowej, składa się z cienkiej podstawy, na której umieszczone są elektrody i higroskopijna warstwa polimerowa, która absorbuje molekuły wody z medium (powietrza), zmieniając w ten sposób pojemność kondensatora.

Przetwornik wraz z procesorem hx wykorzystuje wartości wilgotności względnej i temperatury do obliczenia temperatury skraplania, entalpii, stosunku mieszania, wilgotności bezwzględnej lub temperatury mokrego termometru zgodnie z zasadami fizyki(1. Informacje są przesyłane za pomocą wyjść analogowych poprzez standardowe sygnały 0….1VDC, 0 ….10VDC lub 4 ….20mA. Na życzenie dostępna jest opcja skonfigurowania specjalnego sygnału wyjściowego.

W przypadku czujników serii B sonda pomiarowa jest trwale połączona z przetwornikiem. Opcjonalnie możliwe jest wykonanie z wyjściem pasywnym (np. Pt100). Wszystkie pozostałe cechy są wspólne z czujnikami serii A.

Zakres dostawy obejmuje spiekany wysokiej jakości stalowy filtr ZE13. Jeśli wymagana jest lepsza dynamika , zalecamy użyć filtru ZE04 z PTFE bezpośrednio na elemencie czujnika wilgotności . W szczególności dla niskiej prędkości powietrza i dla dłuższego okresu pracy czujnika, nawet w cięższych warunkach pracy (wpływ zanieczyszczenia lub stała wilgotność > 95 %rh). Czujniki są zaprojektowane do pracy w ciśnieniu atmosferycznym(poza wersjami ...HD, 0D, ED), medium pomiarowe to nieagresywne powietrze.



Wilgotność
Zakres pomiarowy 0...100%rh
Dokładność1) 10...90%rh dla 23°C - ±1.5%rh
dla <10%rh lub >90%rh - ±2%rh
Wpływ temperatury (TK) ±0.02%rh/K
Histereza < 1%rh
Czas reakcji t63 dla v=2m/s < 10 s
Ogólne dane
Medium pomiarowe powietrze, nieagresywne
Napięcie operacyjne 0...1 V ...... 6...30 VDC / 6...26 VAC
0...10 V ......... 15...30 VDC / 13...26 VAC
4...20 mA ...........................10...30 VDC
Zużycie energii  < 7 mA obciążenie RL (prąd wyjściowy )
Odporność na obciążenie  (napięcie wyjściowe) 0...10 (1) V ............. ≥ 10 (2) kOhm
Dopuszczalna temperaturę zewnętrzna na nadajniku -40...85°C
wersja kanałowa pomiar do 150°C (TH do 200°C) -40...50°C
Stopień ochrony ........ nadajnik IP65 Głowa pomiarowa (informacja w tabeli)
Sonda połączenia wtykowego ----> nadajnik IP67
Materiał obudowa sondy pomiarowej: stal nierdzewna
nadajnik: odlew ciśnieniowy aluminium
Dyrektywa o elektromagnetycznej kompatybilności 2014/30/EU DIN EN 61326-1 wydane 07/13
DIN EN 61326-2-3 wydane 07/13
Temperatura
Element pomiarowy Pt1000 kl.B
Zakres pomiarowy patrz tabela
Dokładność dla 23°C2)) ±0.15K
Wpływ temperatury (TK) <0.005 K/K
Opcje
Cyfrowy wyświetlacz 2 wiersze, 3 cyfry + 1 miejsce po przecinku
wyświetlacz w przybliżeniu 21 x 40 mm2, przybliżenia cyfr: 8 mm

1) Zależy od aplikacji, na zamówienie dostępne lepsze dokładności w ograniczonym zakresie.
2) Zależy od zakresu pomiarowego, maksymalnie 0,25 K.



Symbol Opis
ZA 24 Płyta montażowa do montażu czujników w kanałach lub przepustach ściennych, do czujników rurowych 15 mm
ZA 161/1 z tuleją adaptera 00.502 Osłona przed warunkami atmosferycznymi zalecany do stosowania na zewnątrz w celu ochrony przed opadami deszczu i światłem słonecznym z tuleją  00.502 nadaje się również do czujników prętowych fi15 mm
ZE 31/1-12
ZE 31/1-33
ZE 31/1-75
ZE 31/1-84
ZE 31/1-97		 Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 12% i temperaturze 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy 33% wilgotności względnej i 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy 75% wilgotności względnej i 25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 84% i temperaturze  25°C
Wzorzec wilgotności w celu sprawdzenia dokładności czujników przy wilgotności względnej 97% i temperaturze 25°C
ZE33 Adapter do wzorca wilgotności ZE 31/1
SVKA.FW.xxxx.300.002 moduł ze stałymi wartościami wilgotności i temperatury do kalibracji statycznej. Przy zamawianiu proszę podać żądaną wartość wilgotności i temperatury


Instrukcja użytkownika

Moment dokręcenia przy montażu czujników odpornych na ciśnienie (typu SZKA.HD) nie może przekroczyć 25 Nm. Aby zachować odporność na zakłócenia zgodnie z normą EN 61326 podczas użytkowania, zalecamy podłączenie czujników za pomocą kabla ekranowanego (np. Typ 8x AWG26 C UL nr 5339) i podłączyć go do czujnika EMC przewodem o dużej grubości przez wykwalifikowanego elektryka.



Kod zamówieniowy czujników serii A

Seria Nadajnik A
Wersja Wersja kanałowa K
Wersja ścienna W
Rodzaj wyjścia Dwa wyjścia aktywne K
wilgotność względna lub inne policzone wartości, zależne od wilgotności, aktywny F
Aktywna temperatura T
Sygnał wyjściowy 0...1 V 1
0...10 V 2
4...20 mA 3
Wersja specjalna Brak 00
Zakres wyjściowy 1 patrz Tabela 5
Zakres wyjściowy 2 patrz Tabela 5
Zasilanie 6...30 VDC /6...26 VAC 6
15...30 VDC / 13...26 VAC F
10...30 VDC A
Filtr brak 00
Charakterystyka projektu Z wyświetlaczem 0D0
inne (specjalny typ) Yxx


Kod zamówieniowy czujników serii B

Seria Seria B B
Wersja Kanałowa K
Naścienna W
Dwuczęściowa Z
Rodzaj wyjścia Dwa wyjścia aktywne K
Jedno wyjście aktywne, pasywna temperatura C
Wilgotność względna lub inne policzone zmienne wilgotności, aktywna F
Temperatura aktywna T
Sygnał wyjściowy 0…1V 1
0…10V 2
4…20mA 3
Specjalne wersje temperatura pracy -40 do 85°C (standard) 00
odporny na amoniak -40 ... 85°C 11
odporność przed wibracjami -40 ... 85°C 0V
temperatura pracy -50 ... 150°C (wersja kanałowa) 0E
odporny na ciśnienie 20 mbar ... 10 bar i -50 ... 150°C (wersja kanałowa) ED
odporny na ciśnienie do 10 bar i -25 ... 110°C (zawór kulowy) KH
odporny na amoniak -50 ... 150°C (wersja kanałowa) 1E
temperatura pracy -80 ... 200°C (konstrukcja dwuczęściowa) 0H
konstrukcja z izolacją termiczną -80 ... 200°C TH
Zakres wyjścia 1 patrz Tabela 5
Zakres wyjścia 2 patrz Tabela 5
Zasilanie 6...30 VDC / 6...26 VAC 6
15...30 VDC / 13...26 VAC F
10...30 VDC A
Filtry do wersji K i Z. (dostępne filtry - patrz informacje o produkcie F5.1) Filtr ze spieku stali nierdzewnej ZE13 (standardowy) IP65 13
Spiek ze stali nierdzewnej z membraną PTFE ZE26, IP65 26
Otwarty filtr z wysokiej jakości stali ZE04 oraz osłona z PTFE IP00 94
spiek z porowanym PTFE 29
Filtr ze stali nierdzewnej z zamontowanym filtrem PTFE 28
Filtry do wersji W (dostępne filtry - patrz informacje o produkcie F5.1) Filtr ochronny plastikowy, otwarty, przewodzące metalizowane wykończenie 16
ZE16 z osłoną PTFE 9G
ZE16 z włożoną siatką filtracyjną ze stali nierdzewnej (ZE17) 17
filtr membranowy ZE20 20
drobnoporowy filtr spiekany ze stali nierdzewnej ZE21 21
Rodzaj połączenia i charakterystyka projektu Z wyświetlaczem xDx
długość kabla, część czujnika -> nadajnik 1,5m 1Kx
specjalna długość kabla w m (w krokach co 0,5m, maks. 5m) yyx
inne (specjalny typ) YYY


Kod zamówieniowy do sond pomiarowych serii A


Seria S S
Wersja Stal nierdzewna Ø 15mm V
Stal nierdzewna Ø 15mm, dwuczęściowy Z
Rodzaj wyjścia wilgotność względna aktywny i temperatura aktywny K
Sygnał wyjściowy Cyfrowy ASCII protokół Galltec-Mela A
Wersje specjalne Zakres temperatury -40 do 85°C(standardowy) 00
Odporność na ciśnienie 20mbar…10bar dla -40 do 85°C 0D
Odporność na amoniak -40…85°C 11
Zakres temperatury -40…85°C (ochrona przeciw wibracjom) 0V
Zakres temperaturowy -5… 150°C(wersja kanałowa) 0E
Odporność na ciśnienia 20mbar…10bar dla -50…150°C ED
Odporność na amoniak-50…150°C(wersja kanałowa) 1E
Zakres tempery -80 do 200°C(dwu częściowy) 0H
Zakres temperatury -60 do 160°C i dopuszczalna ciśnienie zewnętrzne 25 barów HD
Wersja z ustalonymi wartościami wilgotności i temperatury FW
Zakres wyjścia H 0…100 % r.h F1
Zakres wyjścia T 1)
Zasilanie 3.0 VDC 3
Filtr Otwarty filtr ze stali nierdzewnej ZE04 i osłonie PTFE 94
Spiekany filtr ze stali nierdzewnej ZE13 (standardowy),IP65 13
Spiekany filtr z drobno porowatego PTFE 29
Filtr ze stali nierdzewnej z membraną PTFE ZE26, IP65 26
Typ połączenie i charakterystyka Długość kabla wersji dwuczęściowej 1.5m 1Kx
Specjalna długość kabla wersji dwuczęściowej yyx
inne (specjalny typ) YYY

Zakresy wyjściowe czujników serii B odpowiadające zakresom przetworników serii A. Podane parametry wielkości fizycznych są wyliczane na podstawie zmierzonych wartości wilgotności i temperatury. Oczekiwane tolerancje wynikają zatem z granic tolerancji zmierzonych wartości.


Wilgotności 0…100 % r.h F1
Temperatura -60…160°C 66
-80…200°C 82
-50…150°C 59
-40…85°C 48
P100  1/3 DIN kl. B dla serii B C2
P100 1/3 DIN klasa B w przypadku części czujnikowych SV (Z) KA ... dla serii A. P2
Punkt rosy -20…70°C D2
Entalpia 0…80KJ/Kg H1
Współczynnik mieszania 0…100 g/kg suche powietrze X3
Bezwzględna wilgotność 0…20g/m3 A1
Temperatura mokrego termometru -10…50°C W1
Brak wyjścia Wyjście nie połączone 00
