DIODOWE STOSY WYSOKONAPIĘCIOWE

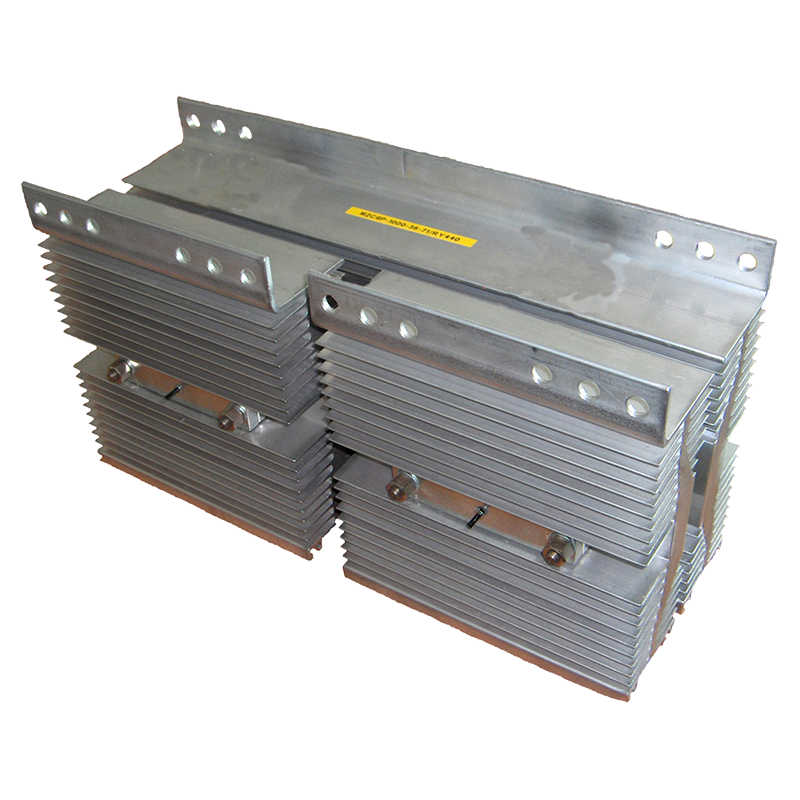

Diodowe stosy wysokonapięciowe są montowane z siedmiu diod wielkości 6 połączonych szeregowo i odpowiednio zestawu radiatorowego przystosowanego do chłodzenia powietrznego. Występują : stosy wysokonapięciowe typu S7EU-B100-1 i typu S7EU-B103-1.


Diodowe stosy wysokonapięciowe są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych :
- Prostownikach napięcia anodowego generatorów lampowych w.cz.
- Kolejowych prostownikach grzewczych
- Zasilaczach wysokiego napięcia
- Zasilaczach elektrofiltrów

TabelaTYP S7EU -B100-1, S7EU-B103-1

Typ stosu

S7eU-B100-1N

S7eU-B100-1R

S7eU-B103-1N

S7eU-B103-1R

Napięcie znamionowe stosu (wartość szczytowa) UB 19000V 19000V
Prąd znamionowy stosu (wartość średnia) IB(AV) Według rysunku 3 Według rysunku 3
Niepowtarzalny szczytowy prąd przewodzenia IFSM 5000A 5000A
Częstotliwość napięcia przemiennego 45 do 500 Hz
Chłodzenie Powietrzne naturalne
Zabezpieczenia
Zabezpieczenie od przepięć Należy zabezpieczyć dodatkowo zależnie od warunków eksploatacji
Zabezpieczenie od przetężeń Należy zabezpieczyć dodatkowo zależnie od warunków eksploatacji
Układy poprawiające rozkład napięć wstecznych oraz zapewniające prawidłową wartość napięcia znamionowego (UB) -rezystor 500kW,5W
-obwód RC R=20W,C=0,5mF Uł3000V
Warunki środowiskowe
Zakres roboczych temperatur otoczenia +10 do 60°C
Ciśnienie atmosferyczne 860 do 1060 hPa
Wilgotność względna przy temperaturze +40°C do 80% (bez kondensacji)
Masa i wymiary
Wymiary stosu Rysunek 1 Rysunek 2
Masa 1,5 kg 1,7 kg

Rysunek 1


Uwaga
Diodowy stos wysokonapięciowy typu S7EU-B100
1 - kierunek przewodzenia stosu typu S7EU-B100-1N
2 - kierunek przewodzenia stosu typu S7EU-B100-1R

Rysunek 2


Uwaga
Diodowy stos wysokonapięciowy typu S7EU-B100
1 - kierunek przewodzenia stosu typu S7EU-B103-1N
2 - kierunek przewodzenia stosu typu S7EU-B103-1R


Rysunek 3
Zależność prądu przewodzenia stosu od temperatury otaczającego środowiska w warunkach chłodzenia naturalnego: 1 - stos wysokonapięciowy typ S7EU-B103-1 2 - stos wysokonapięciowy typ S7EU-B100-1
