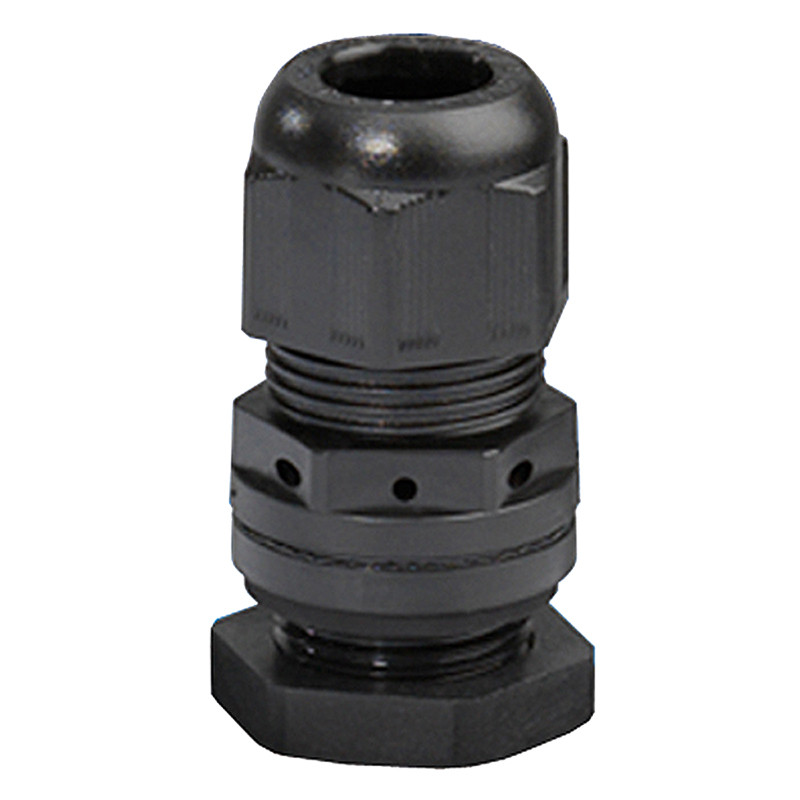

Dławnice wentylacyjne kombi
  • Dławnice wentylacyjne kombi

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Hensel

Dławnice wentylacyjne kombi

W jaki sposób pojawia się kondensat wodny?

Stopień nasycenia powietrza wodą(wilgotność) zależy od temperatury. W przypadku wysokiej różnicy temperatury pomiędzy powietrzem na zewnątrz i wewnątrz obudowy, kondensacja zaczyna siępojawiaćwewnątrz.

Przykład: W trakcie zmiany obciążenia
DŁAWNICE WENTYLACYJNE KOMBI system załączony
System załączony.
Wewnętrzna temperatura jest zazwyczaj wyższa niż zewnętrzna ze względu na straty mocy zainstalowanych aparatów.
DŁAWNICE WENTYLACYJNE KOMBI
Ciepłe powietrze wewnątrz obudowy absorbuje wilgoć, która przenika z zewnątrz poprzez uszczelnienia, ponieważ obudowy nie są gazoszczelne.
DŁAWNICE WENTYLACYJNE KOMBI system wyłączony
System wyłączony.
Wewnętrzna temperatura obniża się ponieważ stygną aparaty. Chłodniejsze powietrze emituje wilgoć, która skrapla się na stygnących powierzchniach wewnętrznych.


Gdzie pojawia się kondensat wodny?


Kondensat szczególnie pojawia siętam gdzie występują duże skoki temperatury ( pocące się obudowy), w osłoniętych i nie osłoniętych instalacjach zewnętrznych. Wewnątrz budynków np. w pobliżu dużych bram, kuchniach, myjniach samochodowych itp.
 DŁAWNICE WENTYLACYJNE KOMBI kondesat


DŁAWNICE WENTYLACYJNE KOMBI kanał do wymiany powietrza
By utrzymać wymagany wysoki stopieńochrony IP wentylacja jest zabezpieczona przez specjalne dławnice wentylacyjne Kombi. Poprzez oddychające membrany dławnice Kombi zapewniają wyrównywanie ciśnienia wewnątrz obudowy z ciśnieniem otoczenia.
Nowa dławnica wentylacyjna Kombi umożliwia wprowadzenie przewodu i dodatkowo wyrównanie ciśnienia.
Dławnice wentylacyjne Kombi chronią przed gromadzeniem kondensatu, który powstaje między innymi z powodu dużych skoków temperatur, zmian pogodowych, intensywnego nasłonecznienia itp. w obudowach o wysokim stopniu ochrony.
DŁAWNICE WENTYLACYJNE KOMBI zabezpieczenie membraną

Dławnice wentylacyjne Kombi do otworów metrycznych



- do wnętrz i nieosłoniętych
instalacji zewnętrznych
- Materiał: Termoplast
- z odciążeniem i przeciwnakrętką
- Stopień ochrony: IP 66 / IP 67
- Kolor: szary, RAL 7032


DŁAWNICE WENTYLACYJNE KOMBI KBM 20

KBM 20
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 20 x 1,5
Zakres uszczelniania: Ø 6-13 mm
otwór pod dławnicę: Ø 20,5 mm
jedna dławanica wentylacyjna M20 musi być zastosowana na 6 litrów (6000 cm3)
pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI KBM 25

KBM 25
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 25 x 1,5
Zakres uszczelniania: Ø 9-17 mm
otwór pod dławnicę: Ø 25,5 mm
jedna dławanica wentylacyjna M25 musi być zastosowana na 11 litrów (11000 cm3) pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI KBM32

KBM 32
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 32 x 1,5
Zakres uszczelniania: Ø 13-21 mm
otwór pod dławnicę: Ø 32,5 mm
jedna dławanica wentylacyjna M32 musi być zastosowana na 13 litrów (13000 cm3) pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI VSB13

VSB 13
Zaślepka

średnica: 13 mm
do zaślepienia dławnic wentylacyjnych Kombi M20 lub M25, które nie są używane do
wprowadzenia przewodu.
Kolor: Czerwony, RAL 3000
DŁAWNICE WENTYLACYJNE KOMBI VSB21

VSB21
Zaślepka

średnica: 21 mm
do zaślepienia dławnic wentylacyjnych Kombi M25 lub M32, które nie są używane do
wprowadzenia przewodu.
Kolor: Czerwony, RAL 3000


- do wnętrz i nieosłoniętych
instalacji zewnętrznych
- Materiał: Termoplast
- z odciążeniem i przeciwnakrętką
- Stopień ochrony: IP 66 / IP 67
- Kolor: czarny, RAL 9005


DŁAWNICE WENTYLACYJNE KOMBI KBS 20

KBS 20
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 20 x 1,5
Zakres uszczelniania: Ø 6-13 mm
otwór pod dławnicę: Ø 20,5 mm
dławanica wentylacyjna M20 musi być zastosowana na 6 litrów (6000 cm3)
pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI KBS 25

KBS 25
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 25 x 1,5
Zakres uszczelniania: Ø 9-17 mm
otwór pod dławnicę: Ø 25,5 mm
dławanica wentylacyjna M25 musi być zastosowana na 11 litrów (11000 cm3) pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI KBS 32

KBS 32
Dławnice wentylacyjne Kombi

próba rozżarzonego drutu IEC 60 695-2-11 960°C
gwint wg ISO: M 32 x 1,5
Zakres uszczelniania: Ø 13-21 mm
otwór pod dławnicę: Ø 32,5 mm
dławanica wentylacyjna M32 musi być zastosowana na 13 litrów (13000 cm3) pojemności obudowy.
DŁAWNICE WENTYLACYJNE KOMBI VSB 13 zaślepka

VSB 13
Zaślepka

średnica: 13 mm
do zaślepienia dławnic wentylacyjnych Kombi M20 lub M25, które nie są używane do
wprowadzenia przewodu.
Czerwony, RAL 3000
DŁAWNICE WENTYLACYJNE KOMBI VSB21 zaślepka

VSB21
Zaślepka

średnica: 21 mm
do zaślepienia dławnic wentylacyjnych Kombi M25 lub M32, które nie są używane do
wprowadzenia przewodu.
Czerwony, RAL 3000


Dławnice do stref zagrożonych wybuchem



- dla przestrzeni zagrożonych
wybuchem, do stosowania w
strefe 2 i 22
- z obciążeniem i przeciwzakrętką
- tworzywo - pollamid
- stopień ochrony IP 65
- kolor czarny, RAL 9005


DŁAWNICE WENTYLACYJNE KOMBI AXM20, AXM25, AXM32, AXM40

AXM20
Gwint: M20 x 1,5
Dla kabli: Ø 5,5 - 13 mm
Otwór do montażu: Ø 20,5 mm
Grubość ścianki: 1,5 - 2 mm

AXM25
Gwint: M25 x 1,5
Dla kabli: Ø 8 - 17 mm
Otwór do montażu: Ø 25,5 mm
Grubość ścianki: 1,5 - 2 mm

AXM32
Gwint: M32 x 1,5
Dla kabli: Ø 12 - 21 mm
Otwór do montażu: Ø 32,5 mm
Grubość ścianki: 1,5 - 3 mm

AXM40
Gwint: M40 x 1,5
Dla kabli: Ø 17 - 28 mm
Otwór do montażu: Ø 40,5 mm
Grubość ścianki: 1,5 - 3 mm


Dławnice skręcane



- do wnętrz i nieosłoniętych
instalacji zewnętrznych
- gwint wg ISO: M 12 - M 63
- otwór pod dławnicę: Ø12.5 - 63.5mm
- materiał: Termoplast
- grubość ścianki: do 3 mm

DŁAWNICE WENTYLACYJNE KOMBI AKM

AKM
Dławnica skręcana

Stopień ochrony: IP 65
Zakres uszczelniania: Ø 3 mm - 48 mm
Kolor: szary, RAL 7035
Próba rozżarzonego drutu IEC 60 695-2-11 750° C
DŁAWNICE WENTYLACYJNE KOMBI ASM

ASM
Dławnica skręcana

Stopień ochrony: IP 66
Zakres uszczelniania: Ø 3 mm - 48 mm
Kolor: szary, RAL 7035
Próba rozżarzonego drutu IEC 60 695-2-11 960° C
DŁAWNICE WENTYLACYJNE KOMBI ASS

ASS
Dławnica skręcana

Stopień ochrony: IP 66 / IP 67
Zakres uszczelniania: Ø 2 mm - 48 mm
Kolor: czarny, RAL 9005
Próba rozżarzonego drutu IEC 60 695-2-11 960° C

Dławnice wciskane do otworów metrycznych


- dla instalacji wewnętrznych i
zewnętrznych osłoniętych
- próba rozżarzonego drutu
IEC 60 695-2-11 750° C
- do otworów M 16 - M 40
- otwór pod dławnicę Ø 16.5 - 40.5mm
- materiał: Termoplast
- kolor: szary, RAL 7035


ESM Dławnice wciskane

ESM
Dławnice wciskane

Stopień ochrony: IP 55
Zakres uszczelniania: Ø 4.8 mm - 30 mm
Grubość ścianki: 1.5-3.5 mm
dławnica wielozakresowa STM

STM
Dławnica wielozakresowa

Stopień ochrony: IP 55
Zakres uszczelniania: Ø 3.5 mm - 34 mm
Grubość ścianki: 1.5-4 mm
Dławnica wciskana EDK

EDK
Dławnice wciskane

Stopień ochrony: IP 65
Zakres uszczelniania: Ø 5 mm - 30 mm
Grub ość ścianki: 1.5-3.5 mm
Dławnice wciskane do rur instalacyjnych EDR

EDR
Dławnice wciskane do rur instalacyjnych

Stopień ochrony: IP 65
Dla rur: M 16 - M 40
Grubość ścianki: 1.5-3.2 mm


Dane techniczne


Warunki pracy i otoczenia
/właściwości materiałów
ESM...
STM...
EDK...
EDR...
KST...
MV FP 66
Ste...
ASM... AKS...
ASS...
AKM...
Temperatura otoczenia
- średnia wartość 24godz		 +35°C +35°C +55°C +55°C +55°C
- wartość max +40°C +40°C +70°C +70°C +70°C
- wartość min -25°C -25°C -25°C -25°C -25°C
Palność -próba
rozżarzonego		 750°C 650°C 960°C 960°C 750°C
drutu IEC60595-2-1 - - V-0 V-2 V-2
-UL Subject 94 Trudnopalny samogasnący Trudnopalny samogasnący Trudnopalny samogasnący Trudnopalny samogasnący
Wydzielanie toksyn
Bezhalogenowe 1)
bez silikonu
-
bez silikonu
Bezhalogenowe 1) bez silikonu
Bezhalogenowe 1) bez silikonu
Bezhalogenowe 1) bez silikonu
Mniej
