Element kompensujący ciśnienie DA 284
  • Element kompensujący ciśnienie DA 284

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

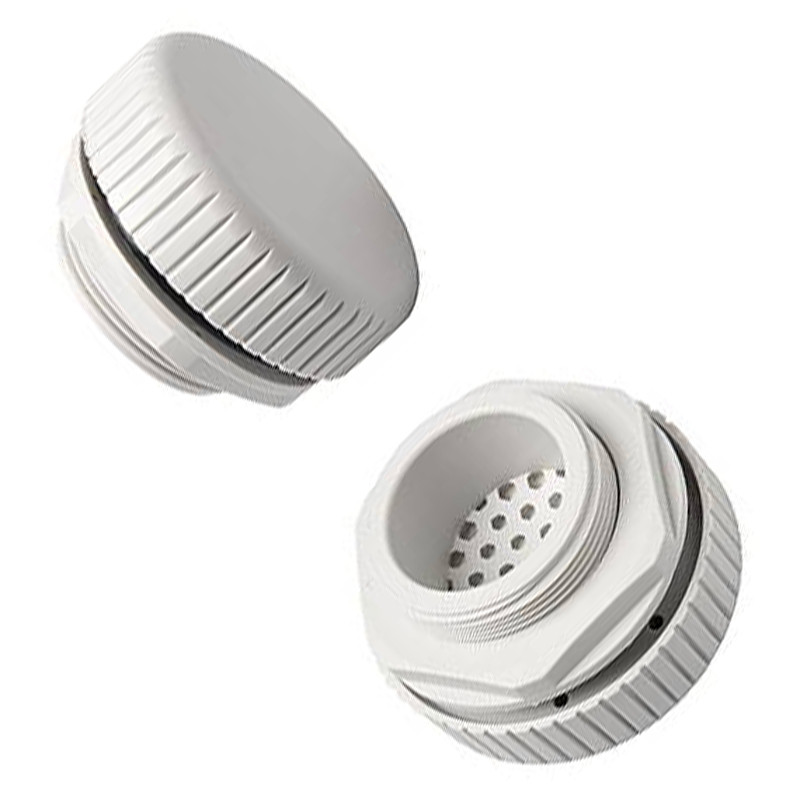

Element kompensujący ciśnienie DA 284

Bardzo wysoki stopień ochrony
Z membraną półprzepuszczalną
Łatwy montaż
Wskutek wahań temperatury wewnątrz i na zewnątrz szaf i obudów wysokiej klasy ochrony powstają różnice ciśnień. Podciśnienie w szafe zasysa pył i wilgoć przez uszczelki na drzwiach. W ten sposób wytwarza się kondensat, ponieważ wilgoć nie może się ulotnić. Element kompensujący ciśnienie serii DA 284 jest łatwa w montażu i umożliwia wyrównanie ciśnienia zachowując klasę ochrony IP 66. Membrana półprzepuszczalna umożliwia odprowadzanie powietrza i wilgotności z szafy do otoczenia. W przeciwnym kierunku przepuszczane jest jedynie suche powietrze-wilgoci pył zostają zatrzymane przez membranę.

Dane techniczne
Mocowanie
Gwint M40 x 1,5 z nakrętką
Głębokość
ok. 16 mm
Tworzywo
Tworzywo sztuczne, jasnoszary
Uszczelka
Pierścień uszczelniający NBR
Filtr
Membrana półprzepuszczalna
Przepuszczalność powietrza
1200 l/h przy różnicy ciśnień min. 70 mbar
Wymiary
0 60 mm x37 mm
Montaż
Położenie dowolne
Temperatura pracy i składowania
-40 do +80 °C

Instrukcja montażu
Wywiercić otwór 0 40,5*°’5 mm w ścianie szafy i zamocować nakrętką element wyrównania ciśnienia.
Zwrócić należy uwagę, by pierścień uszczelniający znajdował się na zewnętrznej stronie ściany szafy.W
większych szafach i w szafach z dużą ilością podzespołów elektronicznych zaleca się montaż dwóch lub
więcej elementów wyrównania ciśnienia w górnej części szafy na przeciwko siebie.

Numer katalogowy
Nr art.Stopień ochronyOpakowaniemasa
28400.0-00 IP66 2 sztuki 90 g
28400.0-01 IP66 1 sztuka 45 g
