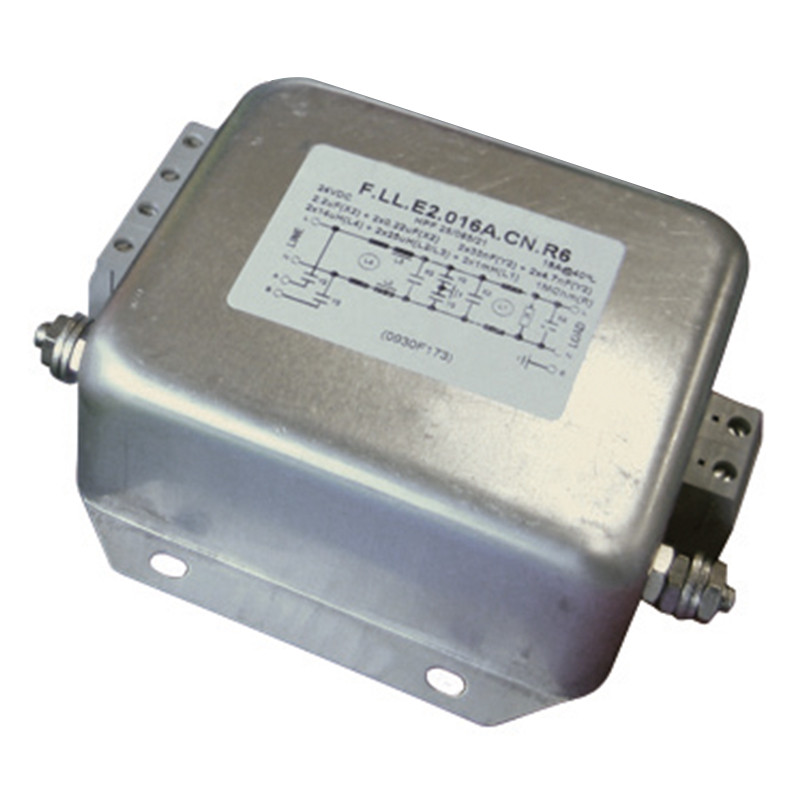

Filtry jednofazowe seria F.LL.E2. *** AI, AS
  • Filtry jednofazowe seria F.LL.E2. *** AI, AS

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry jednofazowe seria F.LL.E2. *** AI, AS

FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS


Dane techniczne:
Napięcie znamionowe(UR):
250V 50/60HZ
Prąd znamionowy (IN):
określony dla temperatury otoczenia 40°C
Prąd upływu (IL):
maksymalna wartość przy 250V, 50Hz
Test napięciowy (2s):
linia-ziemia 2700 VDC lubi 800 VAC

linia - linia 1075 VDC
Kategorie klimatyczne:
HPF (25/85/21)
Zakres temperatury:
od -25°C do 85°C
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS

TypIR
[A]
L1
[mH]
L2
[mH]
Cx
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Schemat
nr rys.
obudowa
nr rys.

F.LLE2006A.AS.01

6 2 x 2,4 2 x 2,4 4 x 2,4 2 x 33000   3 2 x0,62 A A

F.LLE2010A.AI.04

10 2 x 1,0 2 x 1,0 2 x 0,6 2 x 15000 2 x 2500 1,8 0,33 B B

F.LL.E2010.AS.01

10 2 x 1,3 2 x 1,3 4 x 2,2 2 x 33000   3 2 x 0,62 A A

F.LL.E2016A.AS.01

16 2 x 0,96 2 x 0,96 4 x 2,2 2 x 33000   3 2 x 0,62 A A

F.LL.E2020A.AI.04

20 2 x 1,8   2 x 0,68 2 x 4700   0,5 0,24 C C

Schemat A
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat A

Schemat B
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat B

Schemat C
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat C

Obudowa A
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa A
Obudowa B

FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa B
Obudowa C

FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa C

Charakterystyki – tłumienie
..................symetryczny (linia-linia)
_________asymetryczny (linia-ziemia)
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 1
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 2 FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 3
