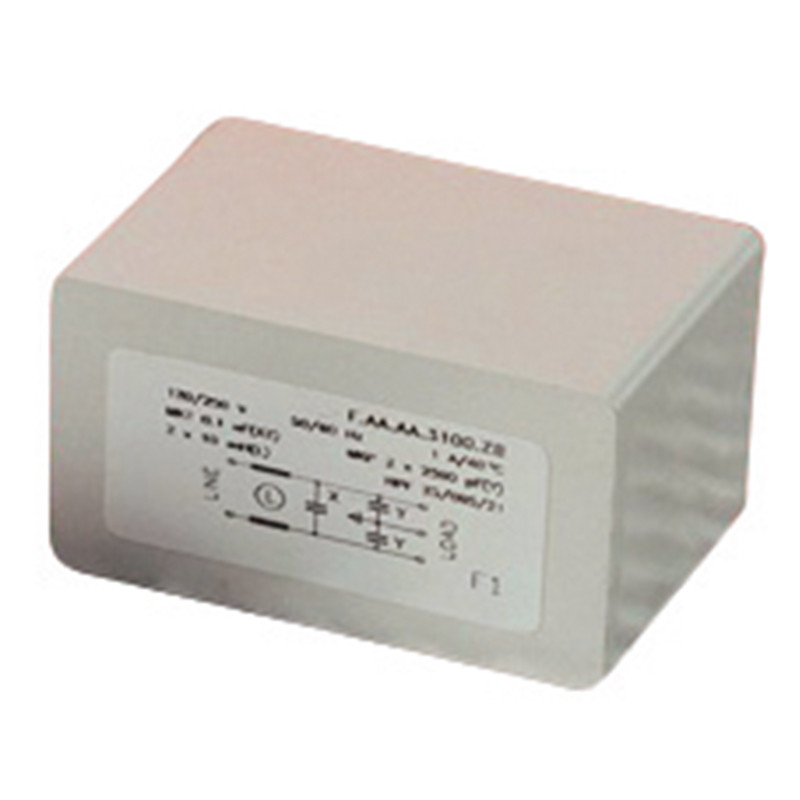

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV
  • FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV


Dane techniczne:
Napięcie znamionowe(UR):
250V 50/60HZ
Prąd znamionowy (IN):
określony dla temperatury otoczenia 40°C
Prąd upływu (IL):
maksymalna wartość przy 220V, 50Hz
Test napięciowy (2s):
linia - ziemia 3000 VDC lub 1800 VAC

linia - linia 1700 VDC
Kategorie klimatyczne:
HPF (25/85/21)
Zakres temperatury:
od -25°C do 85°C

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV

TypIR
[A]		L1
[mH]		L2
[mH]		Cx1
[pF]		Cx2
[pF]		Cy1
[pF]		Cy2
[pF]		IL
[mA]		R
[MΩ]		Schemat

F.AM.AV.3600.ZC010

 16 2x 1     0,6 2x2500   2x0,23 1 A

F.AM.AV.3600.ZI.010

 16 2x 1     0,6 2x6800   2x0,62 1 A

F.AM.AV.3940.ZA

 3,3 2x 13   0,47 0,47 2x6800   2x0,62 0,33 B

F.AM.AV.3940.ZB.001

 3,3 2x 13 2x1 0,47 0,47 2x6800 2x1000 2x0,72 0,68 C

Schemat A

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt A

Schemat B

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt B

Schemat C

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt C

Wymiary [mm] i doprowadzenia

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV wymiary i doprowadzenia

Charakterystyki – tłumienie
..................symetryczny (linia-linia)
_________asymetryczny (linia-ziemia)
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 1 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 2
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 3 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 4
