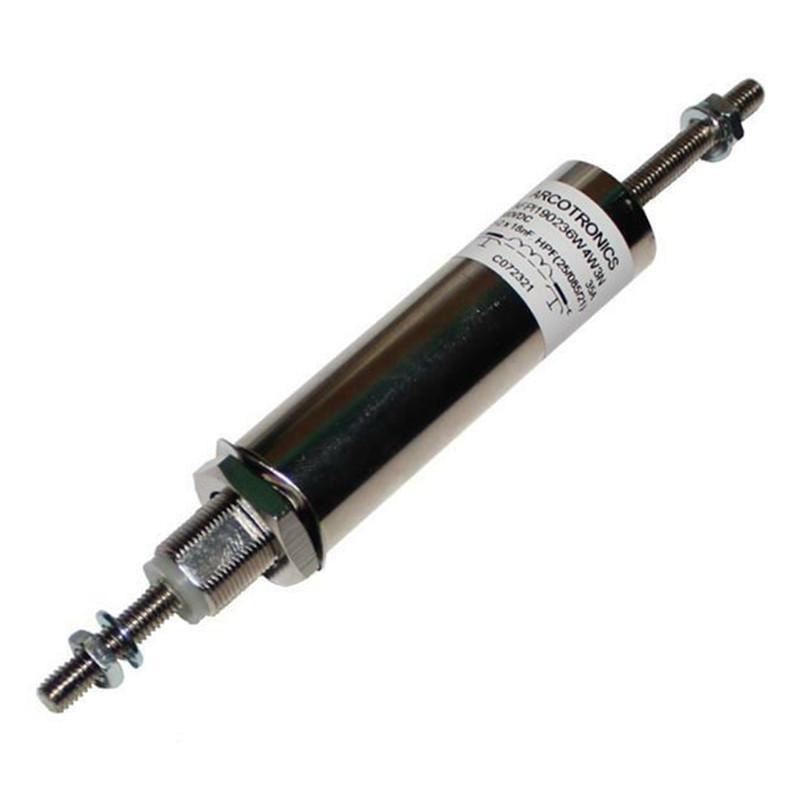

Filtry przepustowe seria AFPI
  • Filtry przepustowe seria AFPI

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry przepustowe seria AFPI

FILTRY PRZEPUSTOWE SERIA AFPI

Dane techniczne:
Napięcie znamionowe(UN):
200 VDC
Prąd znamionowy (IN):
określony dla temperatury otoczenia 40°C
Test napięciowy (2s):
300 VDC
Zakres temperatury pracy:
od -25°C do 85°C
Kategorie klimatyczne:
HPF (55/125/56)
FILTRY PRZEPUSTOWE SERIA AFPI


Przykład oznaczenia: AFPI 100 410HPT1S

TypIN
VDC
[A]
RDC
[mΩ]
C
[nF]
Tłumienie
50
[kHz]
100
[kHz]
300
[kHz]
1
[MHz]
10
[MHz]
100
[MHz]

HPT1S

0,5 <700 2x500 33 52 79 100 100 100

HFT1S

1 <200 2x500 8 35 66 95 100 100

HGT1S

3 <50 2x500 8 28 62 93 100 100

HHT1S

5 <10 2x500 - 16 44 74 100 100

HJT1S

10 <5 2x500 - 18 29 57 100 100

Schemat

AFPI 100 410HPT1S schemat
Obudowa

AFPI 100 410HPT1S obudowa


Przykład oznaczenia: AFPI 16 - * 440DMW3N

TypIN
DC
UN
DC/AC
RDC
[mΩ]
C
[nF]
Test napięciowy
DC
Kategoria
klimatyczna
WymiaryØ d
[mm]
Tłumienie
ABDT50
[kHz]
100
[kHz]
300
[kHz]
1
[MHz]
10
[MHz]
100
[MHz]

440DMW3N

16 100/- <6 2x2000 250 40/085/21 16 34 16 M10x0.75 1,2 60 78 100 100 100 100

320WMW3N

16 440/- <6 2x100 1400 40/085/21 12 34 16 M10x0.75 1,2 6 10 19 50 93 100

236TMW3N

16 600/250 <6 2x18nF 2700 40/085/21 16 34 16 M10x0.75 1,2     4 26 71 100

150TMW3N

16 600/250 <6 2x2.5 2700 40/085/21 12 34 16 M10x0.75 1,2       5 36 83
Uwaga
0 – wyprowadzenia drutowe, współosiowe dwustronne,
1 – konektor 6,3x0,8mm,
2 – konektor 6,3x0,8mm z obu stron



Przykład oznaczenia: AFPI 190410V6C3S

TypIN
DC
UN
DC/AC
RDC
[mΩ]
C
[nF]
Test napięciowy
DC
Kategoria
klimatyczna
WymiaryØ d
[mm]
Tłumienie
ABDT50
[kHz]
100
[kHz]
300
[kHz]
1
[MHz]
10
[MHz]
100
[MHz]

410V6C3S

6 250/- <15 2x500 2121 40/085/21 17 75 19 M12x0.75 1,2   23 53 78 100 100

440D3W4N

30 100/- <2 2x2000 250 40/085/21 16 40 19 M12x0.75 1,8 60 78 100 100 100 100

320W3W4N

30 440/- <2 2x100 1400 40/085/21 16 40 19 M12x0.75 2 6 10 19 50 93 100

236T3W4N

30 600/250 <2 2x18 2700 40/085/21 16 40 19 M12x0.75 2     4 26 71 100
Uwaga
Obudowa: N - niklowana, S - srebrzona.
Schemat

AFPI 100 410HPT1S schemat
Obudowa

AFPI 100 410HPT1S obudowa
