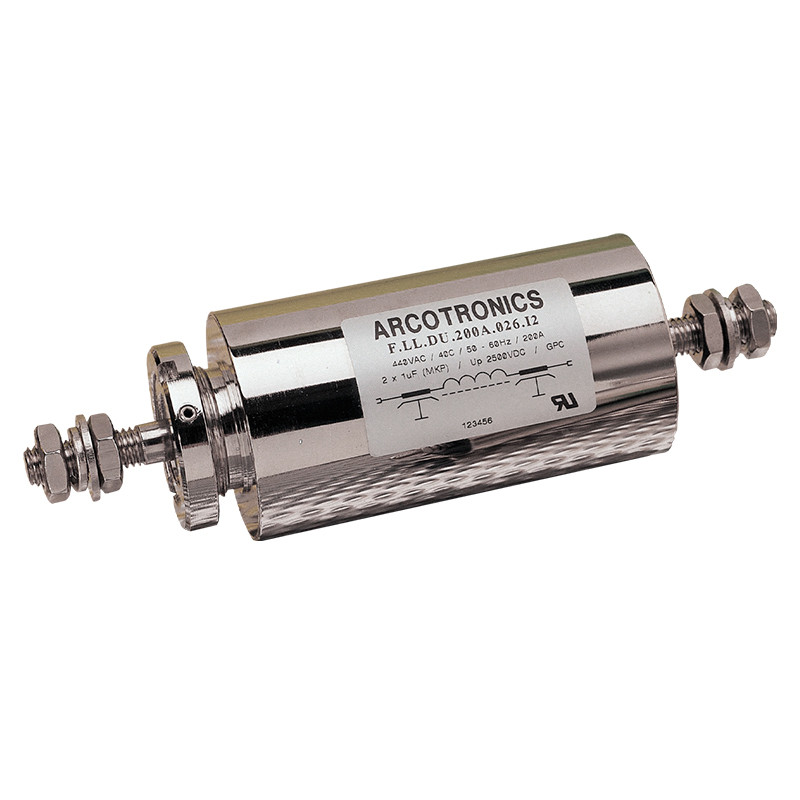

Filtry przepustowe seria F.LL.DH-F.LL.DU
  • Filtry przepustowe seria F.LL.DH-F.LL.DU

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry przepustowe seria F.LL.DH-F.LL.DU

FILTRY PRZEPUSTOWE SERIA F.LL.DH-F.LL.DU


Dane techniczne:
Napięcie znamionowe(UN ):
patrz tabela
Prąd znamionowy (IN):
określony dla temperatury otoczenia 40°C
Test napięciowy (2s):
patrz tabela
Zakres temperatury pracy:
od -40°C do 85°C
Kategorie klimatyczne:
GPC (40/85/56)

FILTRY PRZEPUSTOWE SERIA F.LL.DH-F.LL.DU


Przykład oznaczenia: F.LL.DH.016A.025.I0

Typ
F.LL.
IN
[A]
UN(V)
AC(50/60Hz)/DC
Zgodne z normą
VDE0565-1-A
Test
napięciowy
VDC
WymiaryTłumienie (dB)
A
[mm]
B
[mm]
0,01
[MHz]
0,1
[MHz]
1
[MHz]
10
[MHz]
100
[MHz]
1000
[MHz]
C[µF]Cl.

DH.016A.025.I0

16 250 / 440 2x0,1 Y 2700 57,5 140 - - 35 90 >100 >100

DH.025A.025.I0

25 250 / 440 2x0,1 Y 2700 57,5 140 ^ ^ 35 90 >100 >100

DH.040A.025.I0

40 250 / 440 2x0,1 Y 2700 57,5 140 - - 35 90 >100 >100

DH.100A.025.I0

100 250 / 440 2x0,1 Y 2700 77,5 180 - - 20 90 >100 >100

DH.040A.026.I0

40 440 / 750 2x1 X2 2500 39,5 166 15 27 65 >100 >100 >100

DU.100A.026.I0

100 440 / 750 2x1 X2 2500 46,5 180 15 27 65 >100 >100 >100

DU.200A.026.I0

200 440 / 750 2x1 X2 2500 49,5 185 15 27 65 >100 >100 >100

DU.300A.026.I0

300 440 / 750 2x1 X2 2500 68 215 15 27 65 >100 >100 >100

DU.040A.225.I0

40 250 / 440 2x1,1 Y 2700 39,5 185 15 27 65 >100 >100 >100

DU.100A.225.I0

100 250 / 440 2x1,1 Y 2700 46,5 180 15 27 65 >100 >100 >100

DU.200A.225.I0

200 250 / 440 2x1,1 Y 2700 49,5 185 15 27 65 >100 >100 >100

DU.300A.225.I0

300 250 / 440 2x1,1 Y 2700 68 215 15 27 65 >100 >100 >100

DU.040A.445.I0

40 250 / 440 2x2,2 X2 1500 39,5 166 18 32 68 >100 >100 >100

DU.100A.445.I0

100 250 / 440 2x2,2 X2 1500 46,5 180 18 32 68 >100 >100 >100

DU.200A.445.I0

200 250 / 440 2x2,2 X2 1500 49 185 18 32 68 >100 >100 >100

DU.300A.445.I0

300 250 / 440 2x2,2 X2 1500 68 215 18 32 68 >100 >100 >100

DU.040A.945.I0

40 250 / 350 2x4,7 * 1075 39,5 166 28 42 90 >100 >100 >100

DU.100A.945.I0

100 250 / 350 2x4,7 * 1075 46,5 180 28 42 90 >100 >100 >100

DU.200A.945.I0

200 250 / 350 2x4,7 * 1075 49 185 28 42 90 >100 >100 >100

DU.300A.945.I0

300 250 / 350 2x4,7 * 1075 68 215 28 42 90 >100 >100 >100

Schemat

FILTRY PRZEPUSTOWE SERIA F.LL.DH-F.LL.DU schemat

Wymiary [mm] i doprowadzenia

FILTRY PRZEPUSTOWE SERIA F.LL.DH-F.LL.DU wymiary
