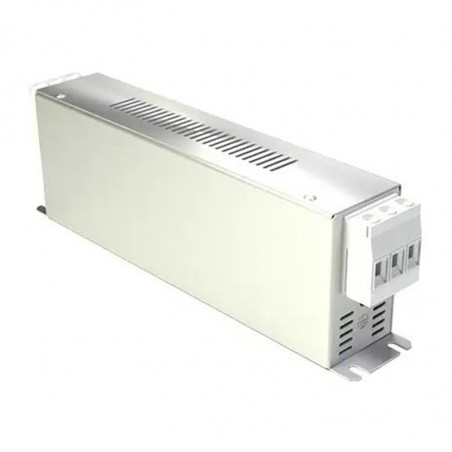

Filtry trójfazowe seria F.LL.D3 BN
  • Filtry trójfazowe seria F.LL.D3 BN

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Arcotronics

Filtry trójfazowe seria F.LL.D3 BN

Dane techniczne

Napięcie znamionowe (UR): 520VAC; 50/60Hz
Prąd znamionowy (IN): określony dla temperatury otoczenia 40°C
Prąd upływu (IL): 260mA (praca 1 fazy)
Test napięciowy (2s): linia - ziemia 3470 VDC
linia - linia 1700 VDC
Kategorie klimatyczne: HMF (25/100/21)
Zakres temperatury: od -25°C do 100°C


Typ LR
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy
[µF]
R
[mΩ]
F.LL.D3.007A.BN.R1 7(7.7) 3x2 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.016A.BN.R1 16(17.5) 3x1.9 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.030A.BN.R1 30(32.9) 3x1.4 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.042A.BN.R1 42(46) 3x1.1 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.055A.BN.R1 55(60.2) 3x0.7 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.075A.BN.R1 75(82.2) 3x0.8 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.100A.BN.R1 100(109.5) 3x0.5 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.130A.BN.R1 130(142.4) 3x0.4 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.150A.BN.R1 150(164) 3x0.3 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66
F.LL.D3.180A.BN.R1 180(197.1) 3x0.3 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66


Wymiary [mm] i odprowadzenia

Typ A B C D E F G H I
F.LL.D3.007A.BN.R1 190 70 40 160 180 20 4.5 2 M5
F.LL.D3.016A.BN.R1 250 70 45 220 235 25 5.4 2 M5
F.LL.D3.030A.BN.R1 270 85 50 240 255 30 5.4 2 M5
F.LL.D3.042A.BN.R1 310 85 50 280 295 30 5.4 2 M6
F.LL.D3.055A.BN.R1 250 90 85 220 235 60 5.4 2 M6
F.LL.D3.075A.BN.R1 270 135 80 240 255 60 6.5 3 M6
F.LL.D3.100A.BN.R1 270 150 90 240 255 65 6.5 3 M10
F.LL.D3.130A.BN.R1 270 150 90 240 255 65 6.5 3 M10
F.LL.D3.150A.BN.R1 380 170 120 350 365 102 6.5 3 M10
F.LL.D3.180A.BN.R1 380 170 120 350 365 102 6.5 3 M10
