Filtry trójfazowe seria F.LL.D3 SC
  • Filtry trójfazowe seria F.LL.D3 SC

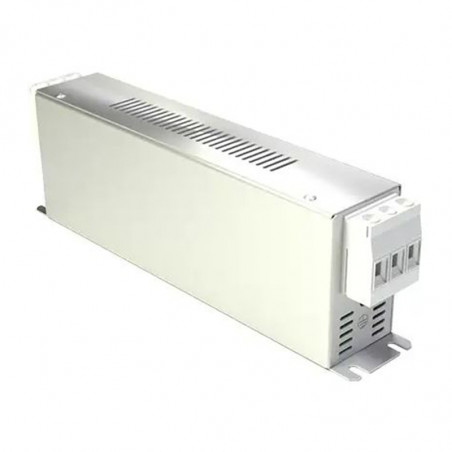

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry trójfazowe seria F.LL.D3 SC

Dane techniczne

Napięcie znamionowe (UR): 520VAC; 50/60Hz
Prąd znamionowy (IN): określony dla temperatury otoczenia 40°C
Prąd upływu (IL): 82mA (praca 1 fazy)
Test napięciowy (2s): linia - ziemia 3470 VDC
linia - linia 1700 VDC
Kategorie klimatyczne: HMF (25/100/21)
Zakres temperatury: od -25°C do 100°C


Typ 8A 16A 30A 42A 55A 75A 100A 130A
A 255 305 335 329 329 329 379 439
B 126 142 150 185 185 220 220 240
C 50 55 60 70 80 80 90 110
D 225 275 305 300 300 300 350 400
E 240 290 320 314 314 314 364 414
F 25 30 35 45 55 55 65 80
G 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
H 300 300 400 500 500
J 2 2 2 3 3 3 3 6
L 9 9 9 12 12
O M5 M5 M5 M6 M6 M6 M10 M10
P* 16 14 10 8 6

Uwaga
* = rozmiary AWG, kabel trójstronny



Typ LR
[A]
L
[mH]
Cx
[µF]
Cy
[µF]
R
[mΩ]
Circ
Diag
F.LL.D3.008A.SC. *1 8 0.5 9x1 6x110 3x0.33 + 1x0.62 A
F.LL.D3.016A.SC. *1 16 0.5 9x1 6x110 3x0.33 + 1x0.62 A
F.LL.D3.030A.SC. *1 30 0.5 9x1 6x110 3x0.33 + 1x0.62 A
F.LL.D3.055A.SC. *1 55 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B
F.LL.D3.075A.SC.R1 75 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B
F.LL.D3.100A.SC.R1 100 0.27 9x2.2 6x110 3x0.33 + 1x0.62 B
F.LL.D3.130A.SC.R1 130 0.27 3x1.5 + 6x3.7 6x110 3x0.33 + 1x0.62 C

Uwaga
* = R - blok zacisków bezpieczeństwa lub W - kabel wyjściowy
