Filtry trójfazowe z przewodem zerowym seria F.LL.D3...AB
  • Filtry trójfazowe z przewodem zerowym seria F.LL.D3...AB

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

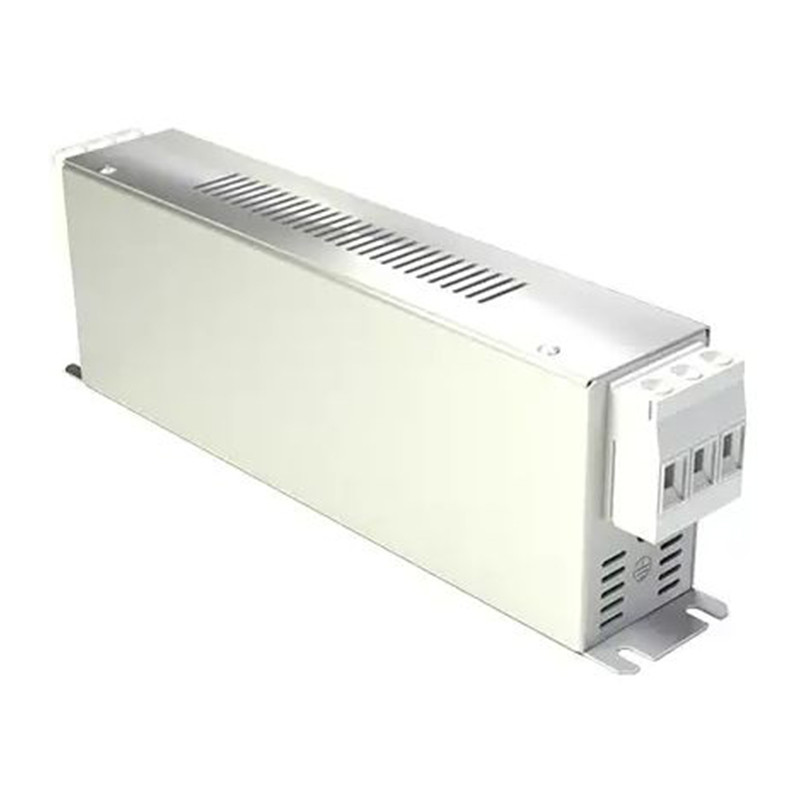

Filtry trójfazowe z przewodem zerowym seria F.LL.D3...AB

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB

Dane techniczne:
Napięcie znamionowe (UN): 440V (międzyfazowe); 50/60Hz
Prąd znamionowy (IN): określony dla temperatury otoczenia 40°C
Prąd upływu (IL): maksymalna wartość przy UN/√3, 50Hz
Test napięciowy (2s) linia - ziemia 2700 VDC lub 1800VAC
linia - linia 1075 VDC
Zakres temperatury: od -25°C do 88°C
Kategorie klimatyczne: HPF (25/85/21)
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB
TypIN
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[mΩ]
Obudowa
nr rys.

F.LL.D3.025A.AB.01

25 4 x 1,2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 A

F.LL.D3.036A.AB.01

36 4 x 0,95 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 A

F.LL.D4.036A.AB.03

36 4 x 1,3 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 D

F.LL.D3.050A.AB.01

50 4 x 2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D4.050A.AB.R3

50 4 x 0,5 3 x 2,2 3 x 2,2 2 x 22000 3 x 4700 < 6,1 3 x 0,1 E

F.LL.D3.063A.AB.01

63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D3.063A.AB.08

63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 C
Schemat
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB schemat
Charakterystyki-tłumienie
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB charakterystyki

Obudowa D

Obudowa E

Wymiary [mm] i odprowadzenia

Obudowa A

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa A

Obudowa B

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa b

Obudowa C

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa c
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa r
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa t
