Filtry trójfazowe z przewodem zerowym seria F.TR...
  • Filtry trójfazowe z przewodem zerowym seria F.TR...

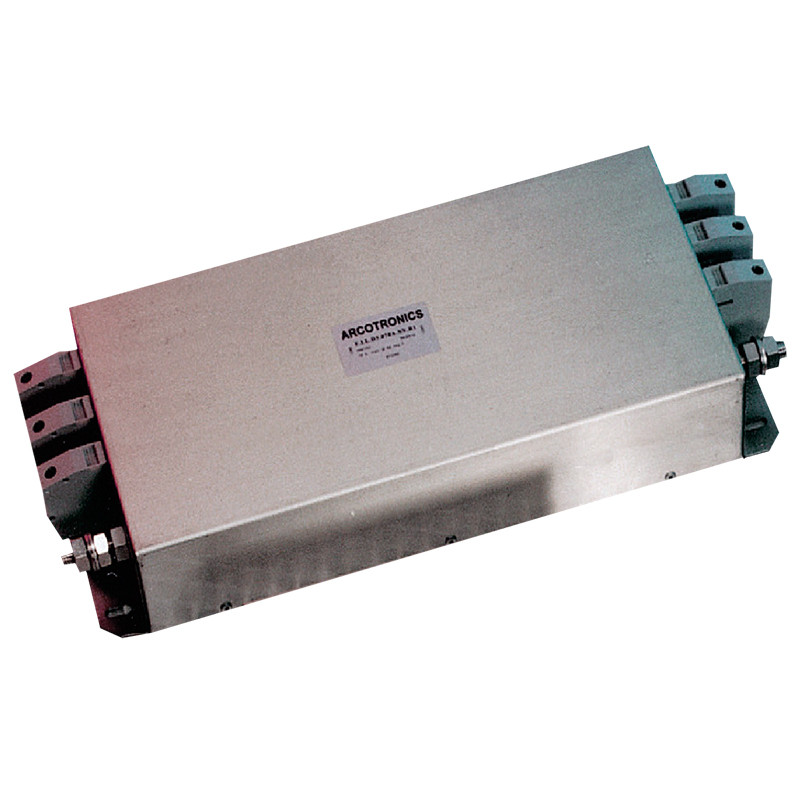

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry trójfazowe z przewodem zerowym seria F.TR...

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR...


Dane techniczne:
Napięcie znamionowe(UR):
440V (międzyfazowe); 50/60HZ
Prąd znamionowy (IN ):
określony dla temperatury otoczenia 40°C
Prąd upływu (IL):
maksymalna wartość przy UN/√3, 50Hz
Test napięciowy (2s):
linia - ziemia 2500 VDC

linia - przewód zerowy 1700 VDC
Kategorie klimatyczne:
HPF (25/85/21) dla 16A, 19A, 50A, 100A i F.TR.25A.06

Zakres temperatury:
od -25°C do 85°C dla 16A, 19A, 50A, 100A i F.TR.25A.06

Kategorie klimatyczne:
HPF (25/100/21) dla pozostałych
Zakres temperatury:
od -25°C do 100°C dla pozostałych

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR...

TypIN
[A]		L1
[mH]		I2
[mH]		Cx
[µF]		Cy1
[pF]		Cy2
[pF]		IL
[mA]		R
[MΩ]		Schemat
nr rys.		Obudowa
nr rys.

F.TR.13A.07.D2.G-.01

 13 4 X 0,08 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C B

F.TR.15A.05.D0.G-

 15   3 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 A A

F.TR.16A.07.D2.GI.00

 16 4 X 0,1 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C D

F.TR.16A.10D0.GB

 16   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A

F.TR.19A.10.D0.GI

 19   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A

F.TR.25A.02.D0.G-

 25   4 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 B A

F.TR.25A.06.D0.G-

 25   4 x 0,35 3 x 1,15 3 x 0,01 4 x 22 9,3 3 x 0,33 D A

F.TR.25A.06.D0.G-.02

 25   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.50A.06.D0.GD.03

 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.50A.06.D0.GI.02

 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.100A.6.D0.GI.02

 100   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E C
Uwaga
D - przewody, I - śruby M4
Schemat A
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat A
Schemat B
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat B
Schemat C
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat C
Schemat D
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat D
Schemat E
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat E

Wymiary [mm] i doprowadzenia
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... wymiary

Charakterystyki – tłumienie
..................symetryczny (linia-linia)
_________asymetryczny (linia-ziemia)
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 1 FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 2
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 3 FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 4
