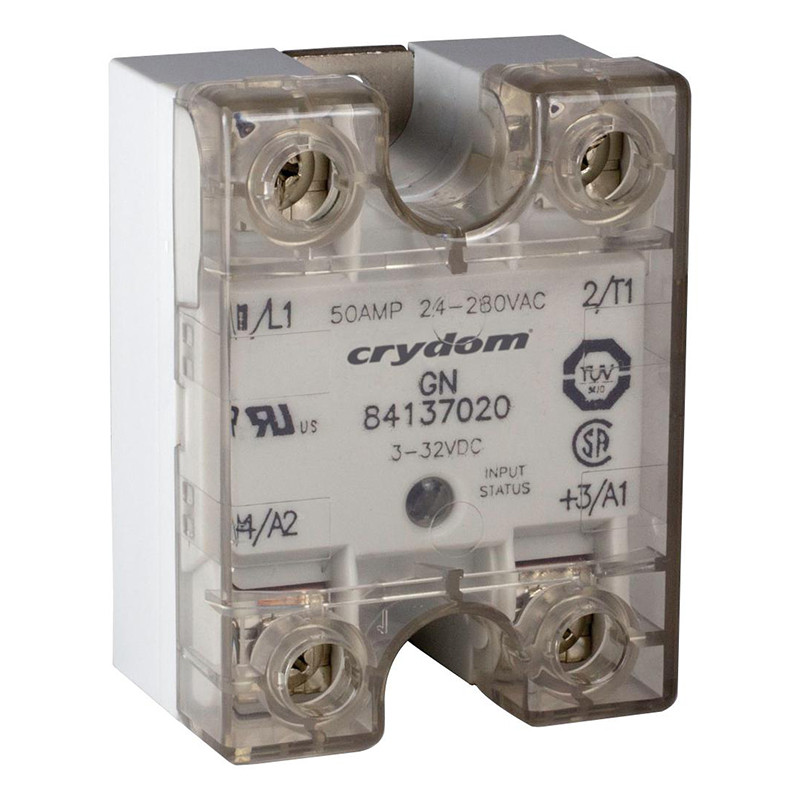

1-fazowe przekaźniki półprzewodnikowe serii gn
  • 1-fazowe przekaźniki półprzewodnikowe serii gn

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Crydom

1-fazowe przekaźniki półprzewodnikowe serii gn

1) Prądy znamionowe 10 ÷ 125A
2) Napięcia znamionowe 24 ÷ 660VAC
3) Sygnalizacja sygnału wejściowego LED
4) Wbudowane zabezpieczenie przeciwprzepięciowe
5) Napięcie izolacji 4000VAC
6) Dostępne wersje z osłoną IP20
7)Spełniają normy ULE79183, CSALR38595, TUV, CE

Parametry wyjściowe

Zakres napięcia [Vrms]
24 - 280 Vac 48 - 660 Vac
Napięcie szczytowe
600 V 1200 V
Prqd obciqzenia [A]
10 25 50 75 100 125
Minimalny prqd obciqzenia [mA]
50 50 100 100 100 100
Prqd udarowy (1 cykl) [A]
150 275 710 1050 1120 1600
I2[A2s]
110 380 2520 5500 6270 12800
Rezystencja termiczna ztqcze/obudowa [°C/W]
0.5 0.4 0.25 0.155 0.155 0.15



Parametry wejściowe

Napięcie sterujqce
3-32Vdc 18-36Vac 90-280Vac
Maksymalny prqd wejściowy
14mA 16mArms 10mArms
Rezystancja wejściowa
Regulator prądowy



Parametry ogólne

Temperatura pracy [°C]
-20 - +80
Napięcie izolacji we/wy
4000Vrms
Napięcie izolacji we/wy do metalowej podstawy
2500 Vrms
Pojemność we/wy
8 pF (typowo)
Częstotliwosc pracy
47 + 63Hz
Materiał obudowy
UL94V0 (samogaszący)
Oznaczenia


Załączane w zerze
Prąd znamionowyNapięcie znamionoweNapięcie sterująceIP00IP20
10A 24-280VAC 90-280Vac 84 134 001 84 137 001
3-32Vdc 84 134 000 84 137 000
48-660VAC 90-280Vac 84 134 101 84 137 101
4-32Vdc 84 134 100 84 137 100
25A 24-280VAC 90-280Vac 84 134 011 84 137 011
3-32Vdc 84 134 010 84 137 010
48-660VAC 90-280Vac 84 134 111 84 137 111
4-32Vdc 84 134 110 84 137 110
50A 24-280VAC 90-280Vac 84 134 021 84 137 021
3-32Vdc 84 134 020 84 137 020
48-660VAC 90-280Vac 84 134 121 84 137 121
4-32Vdc 84 134 120 84 137 120
75A 24-280VAC 90-280Vac 84 134 031 84 137 031
3-32Vdc 84 134 030 84 137 030
48-660VAC 90-280Vac 84 134 131 84 137 131
4-32Vdc 84 134 130 84 137 130
100A 24-280VAC 90-280Vac 84 134 041 84 137 041
3-32Vdc 84 134 040 84 137 040
48-660VAC 90-280Vac 84 134 141 84 137 141
4-32Vdc 84 134 140 84 137 140
125A 24-280VAC 90-280Vac 84 134 081 84 137 081
3-32Vdc 84 134 080 84 137 080
48-660VAC 90-280Vac 84 134 181 84 137 181
4-32Vdc 84 134 180 84 137 180


Załączane natychmiast
Prąd
znamionowy
Napięcie
znamionowe
Napięcie sterujqceIP00IP20
10A 24-280VAC
48-660VAC
3-32Vdc 84 134 200 84 137 200
4-32Vdc 84 134 300 84 137 300
25A 24-280VAC
48-660VAC
3-32Vdc 84 134 210 84 137 210
4-32Vdc 84 134 310 84 137 310
50A 24-280VAC
48-660VAC
3-32Vdc 84 134 220 84 137 220
4-32Vdc 84 134 320 84 137 320
75A 24-280VAC
48-660VAC
3-32Vdc 84 134 230 84 137 230
4-32Vdc 84 134 330 84 137 330
100A 24-280VAC
48-660VAC
3-32Vdc 84 134 240 84 137 240
4-32Vdc 84 134 340 84 137 340
125A 24-280VAC
48-660VAC
3-32Vdc 84 134 280 84 137 280
4-32Vdc 84 134 380 84 137 380

Wymiary [mm]
]

Zależność prądu obciążenia od temperatury otoczenia
