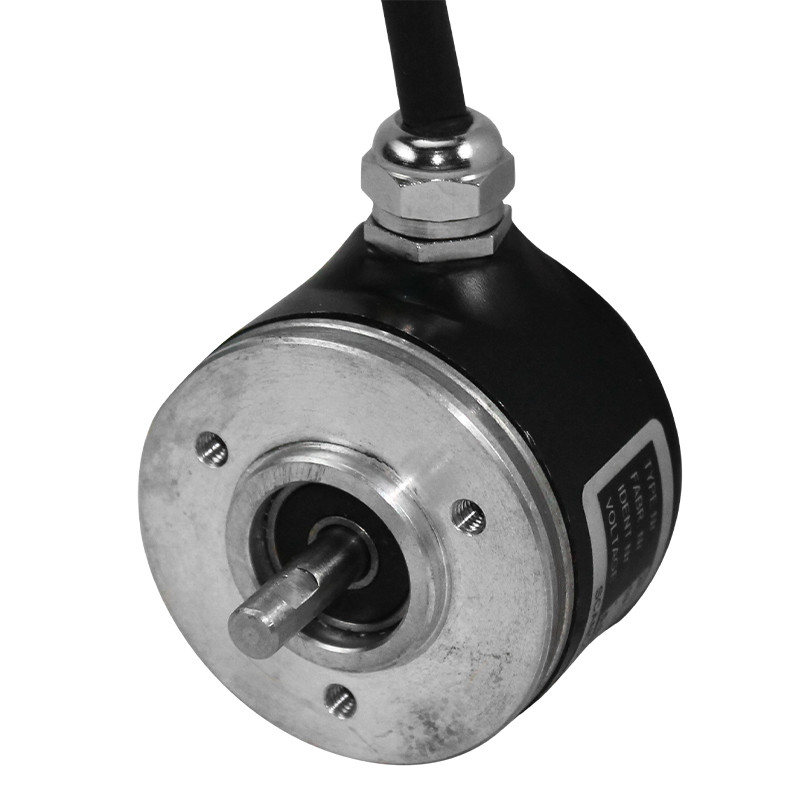

INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50



Enkoder serii SCA50 przeznaczony jest do pomiaru przemieszczeń kątowych, a więc zarówno do pomiaru kąta obrotu jak i prędkości obrotowej. Przetwornik pozwala na określenie pozycji względnej przez zliczanie impulsów. Przy tym kierunek ruchu może być rozpoznawany dzięki przesunięciu fazowemu kanałów A i B, tak, że elektronika współpracująca musi dodawać lub odejmować przychodzące impulsy. Kanał zerowy C (indeks) oznacza przy każdym obrocie przetwornika pozycję absolutną, która może służyć do wyznaczania pozycji zerowej układu pomiarowego. Rozdzielczość przetwornika określana jest w działkach odpowiadających liczbie kresek na tarczy podziałowej przetwornika przypadającej na jeden pełny obrót. Przetwornik wykonany jest w technologii SMD gwarantującą doskonałą trwałość i niezawodność urządzenia. Stopień szczelności obudowy ochronnej IP 65 (opcjonalnie IP 67) pozwala na zastosowanie przetwornika w trudnych warunkach pracy. Enkoder może być z łatwością podłączony do systemu automatyki przemysłowej PLC. Gwarantuje to mały pobór mocy i szeroki zakres zasilania przetwornika od 4,5 do 30 VDC.
INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50

Parametry elektryczne
- Sygnał wyjściowy: inkrementalny (kanały A i B)
- Sygnał określający pozycję zerową: kanał Z
- Typ wyjściaa: z obciążeniem aktywnym typu 'totempole'
- Zasilanie: 4,5...30VDC
    (zabezpieczenie przed odwrotnym podłączeniem)
- Pobór prądu bez obciążenia: max 45 mA
- Max prądobciążenia na kanał: 30 mA (zabezpieczenie przed zwarciem)
- Napięcie wyjściowe odpowiadające sygnałów i '0': max 500mV przy prądzie 1 = 10 mA
-Napięcie wyjściowe odpowiadające
sygnałow '1':   min 600mV przy prądzie 1 = 10 mA
    max 1,3V przy prądzie 1 = 25 mA
- Max częstotliwość 300 kHz
- Temperatura pracy: - 40...85°C
- Sygnał wyjściowy: standardowy
    odwrócony
    różnicowy (kompatybilny z RS422A)

Parametry mechaniczne
-Waga: 130g
- Materiał: obudowa: aluminium
  wałek: stal nierdzewna
  łożyska: smarowane kulkowe
- Średnica wałka: Ø6mm,Ø8mm, Ø10m m, Ø1/4", Ø3/8"
- Dopuszczalne obciążenie osiowe: 20N
- Dopuszczalne obciążenie promieniowe: 20N
- Max prędkość: 12000 obr./min.
- Stopień ochrony: IP 65 (opcja IP67)






INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50 obwód wejściowy





INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50 wymiary
