Inwerter/ładowarka MultiPlus
  • Inwerter/ładowarka MultiPlus

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Victron energy

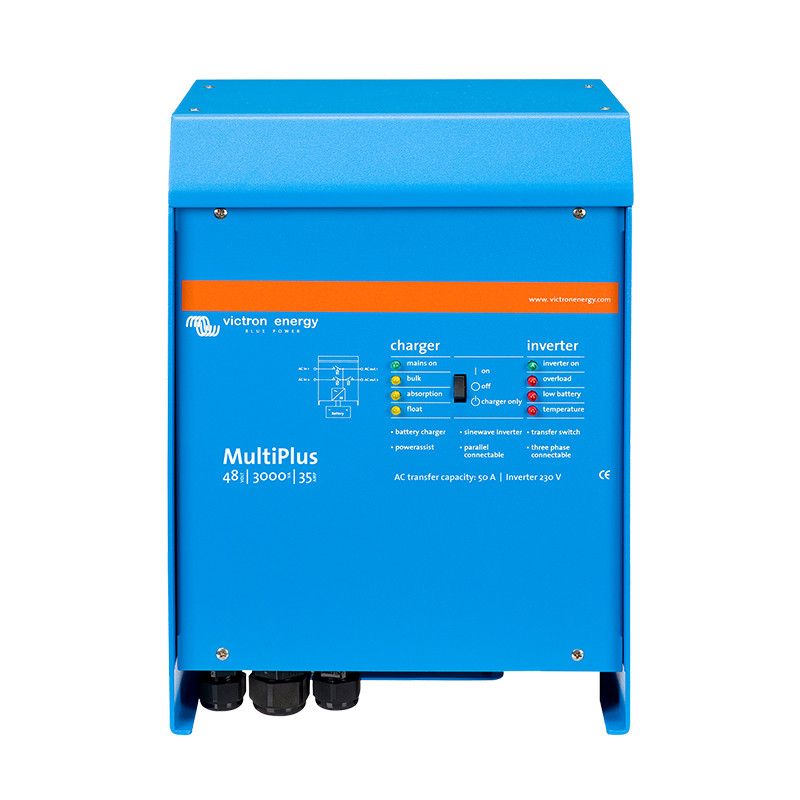

Inwerter/ładowarka MultiPlus

500VA – 5kVA Kompatybilny z bateriami litowo-jonowymi

Inwerter/ładowarka MultiPlus 24/3000/70 Mult 12/500/20 Inwerter/ładowarka MultiPlus Compact 12/2000/80

MultiPlus 24/3000/70

Mult 12/500/20

MultiPlus Compact 12/2000/80

Wielofunkcyjny, z inteligentnym zarządzaniem energią
MultiPlus to wydajny inwerter sinusoidalny, zaawansowana technicznie ładowarka akumulatorów wyposażona w technologię ładowania adaptacyjnego oraz szybki przełącznik samoczynnego załączania rezerwy mieszczący się w pojedynczej, zwartej obudowie. Dostępne modele od 500 VA do 5000 VA na moduł.

Dwa wyjścia AC
Główne wyjście wyposażono w technologię bezprzerwową. MultiPlus bierze na siebie zasilanie podłączonych odbiorników w przypadku awarii sieci lub odłączenia źródła/generatora. Następuje to tak szybko (poniżej 20ms), że komputery i inny sprzęt elektroniczny będzie pracował bez zakłóceń.
Drugie wyjście jest aktywne tylko jeśli napięcie AC jest dostępne na jednym z wejść MultiPlus. Obciążenia, które nie powinny rozładowywać baterii, mogą zostać podłączone do tego wyjścia (drugie wyjście dostępne w modelach o mocy co najmniej 3kVA).

Praktycznie nieograniczona moc dzięki pracy równoległej
Możliwość połączenia równoległego, by osiągnąć wyższą moc wyjściową. Na przykład sześć urządzeń 24/5000/120 zapewni 25kW/30kVA mocy wyjściowej i prąd ładowania 720 A.

Możliwość pracy trójfazowej
Oprócz połączenia równoległego, trzy jednostki tego samego modelu mogą utworzyć wyjście trójfazowe.

PowerControl – radzenie sobie z ograniczoną mocą
MultiPlus jest potężną ładowarką. Będzie zatem pobierać duży prąd ze źródła AC (niemal 10A na 5kVA Multi przy 230V AC). Maksymalny prąd pobierany ze źródła może zostać ograniczony za pomocą panelu kontrolnego Multi Control Panel. MultiPlus uwzględni inne obciążenia AC i użyje pozostałego prądu do ładowania, chroniąc tym samym źródło zewnętrzne przed przeciążeniem.

PowerAssist – zwiększanie mocy źródła
Ta cecha pozwala MultiPlus na chwilowe zwiększenie mocy wyjściowej. Tam, gdzie wysoka moc jest wymagana jedynie przez ograniczony czas, MultiPlus zapewni, że niewystarczająca moc źródła AC zostanie natychmiastowo uzupełniona przez energię z akumulatorów. Kiedy obciążenie się zmniejsza, dodatkowa moc jest zużywana na ładowanie baterii.

Czterostopniowa adaptacyjna ładowarka z dwoma wyjściami
Główne wyjście zapewnia silne doładowanie baterii akumulatorów przy użyciu zaawansowanego oprogramowania do ładowania adaptacyjnego. Oprogramowanie dopasowuje trzyetapowy automatyczny proces do stanu baterii i dodaje czwarty etap kontrolujący długotrwałe ładowanie prądem konserwującym. MultiPlus może ładować drugą baterię używając niezależnego wyjścia przeznaczonego dla baterii o mniejszej pojemności.

Konfiguracja systemu nigdy nie była prostsza
Jeśli ustawienia muszą zostać zmienione, można to zrobić w kilka minut dzięki przełącznikom DIP switch (wersje 800VA-5000VA) lub za po podłączeniu komputera za pośrednictwem darmowego oprogramowania.


CMP125010000, CMP128010000, CMP12220000, CMP121620000, CMP122020000, PMP123020001, PMP123021010, CMP245010000, CMP248010000, CMP241220000, CMP241620000, CMP242020000, PMP243020001, PMP243021011, PMP245021010, CMP485010000, PMP483020001, PMP483021010, PMP485021010 CMP125010000, CMP128010000, CMP12220000, CMP121620000, CMP122020000, PMP123020001, PMP123021010, CMP245010000, CMP248010000, CMP241220000, CMP241620000, CMP242020000, PMP243020001, PMP243021011, PMP245021010, CMP485010000, PMP483020001, PMP483021010, PMP485021010
PowerAssist with 2x MultiPlus in parallel Five parallel units: output power 25 kVA


MultiPlus12 VMulti 12/500/20C 12/800/35C 12/1200/50C 12/1600/70C 12/2000/8012/3000/120
24 VMulti 24/500/10C 24/800/16C 24/1200/25C 24/1600/40C 24/2000/5024/3000/7024/5000/120
48 VMulti 48/500/6    48/3000/3548/5000/70
PowerControl Tak Tak Tak Tak Tak Tak Tak
PowerAssist Nie Tak Tak Tak Tak Tak Tak
Przełącznik Przesyłu [A] 16 16 16 16 30 16 lub 50 100
Praca równoległa i trójfazowa Nie Tak Tak Tak Tak Tak Tak
INWERTER
Zakres napięć wejściowych [V DC] 9,5 – 17 V   19 – 33 V   38 – 66 V
Wyjście Napięcie wyjściowe: 230 V AC +-2%     Częstotliwość: 50 Hz +-0,1% (1)
Moc wyjściowa przy 250 [VA] (3) 500 800 1200 1600 2000 3000 5000
Moc wyjściowa przy 250 [W] 430 700 1000 1300 1600 2500 4500
Moc wyjściowa przy 400 [W] 400 650 900 1200 1450 2200 4000
Moc szczytowa [W] 900 1600 2400 3000 4000 6000 10 000
Maksymalna sprawność [%] 90 / 91 / 92 92 / 94 93 / 94 93 / 94 93 / 94 93 / 94 / 95 94 / 95
Moc stanu jałowego [W] 6,6 / 6,7 / 7,3 8 / 10 8 / 10 8 / 10 9 / 11 15 / 15 / 16 25 / 25
Moc stanu jałowego w trybie Search 2,2 / 2,3 / 2,8 2 / 3 2 / 3 2 / 3 3 / 4 4 / 5 / 5 5 / 6
ŁADOWARKA
Wejście AC   Zakres napięć wejściowych: 187-265 V AC
Częstotliwość wejściowa: 45-65 Hz
Współczynnik mocy: 1
Napięcie ładowania absorbcyjnego [V DC] 14,4 / 28,8 / 57,6
Napięcie ładowania ‘float’ [V DC] 13,8 / 27,6 / 55,2
Storage mode [V DC] 13,2 / 26,4 / 52,8
Prąd ładowania głównej baterii [A] (4) 20 / 10 / 6 35 / 16 50 / 25 70 / 40 80 / 50 120 / 70 / 35 120 / 70
Prąd ładowania drugiej baterii [A] 1 4 (tylko modele 12V i 24V)
Czujnik temperatury baterii Tak Tak
OGÓLNE
Wyjście pomocnicze (5)   brak brak brak brak Tak (16A) Tak (25A)
Programowalny przekaźnik (6) Tak Tak
Ochrona (2)   a – g
Port komunikacyjny VE.Bus   Do pracy równoległej i trójfazowej, zdalnego monitoringu i integracji systemów
Zdalne załączanie/wyłączanie   Tak
Cechy wspólne   Zakres temperatur: -40 do +500 (chłodzenie z wentylatorem)
Wilgotność (bez kondensacji): max 95%
OBUDOWA
Łącze baterii Śrubowe 1,5m kable akumulatorowe Śruby M8 Cztery śruby M8 (2 do złącza plus i 2 do minus)
Łącze 230 V AC G-ST18i Zacisk sprężynowy Zaciski śrubowe 13mm2 (6 AWG)
Masa [kg] 4,4 10 10 10 12 18 30
Wymiary (w x sz x g w mm) 311x182x100 375x214x110 520x255x125 362x258x218 444x328x240
NORMY
Bezpieczeństwo EN 60335-1, EN 60335-2-29
Odporność na zakłócenia EN55014-1, EN 55014-2, EN 61000-3-3
Dyrektywa motoryzacyjna 2004/104/EC


  1. Może być dostosowany do 60Hz; 120V 60Hz na życzenie
  2. Ochrona
  3. Zwarcie na wyjściu
  4. Przeciążenie
  5. Zbyt wysokie napięcie baterii
  6. Zbyt niskie napięcie baterii
  7. Zbyt wysoka temperatura
  8. 230V AC na wyjściu inwertera
  9. Zbyt wysokie tętnienia napięcia wejściowego
  1. Nieliniowe obciążenie, współczynnik szczytu 3:1
  2. W temperaturze otoczenia 250
  3. Wyłącza się przy braku zewnętrznego źródła AC
  4. Programowalny przekaźnik może być ustawiony np. na ogólny alarm, zbyt niskie napięcie DC lub funkcję startu/stopu generatora

AC: 230V/4A
DC: 4A do 35VDC, 1A do 60VDC

  1. Np. Do komunikacji z BMS baterii Litowo-jonowych
  2. Tylko w modelach z 16A

Przykładowe symbole Inverter/ładowarka MultiPlus

CMP125010000

CMP128010000

CMP12220000

CMP121620000

CMP122020000

PMP123020001

PMP123021010

CMP245010000

CMP248010000

CMP241220000

CMP241620000

CMP242020000

PMP243020001

PMP243021011

PMP245021010

CMP485010000

PMP483020001

PMP483021010

PMP485021010
