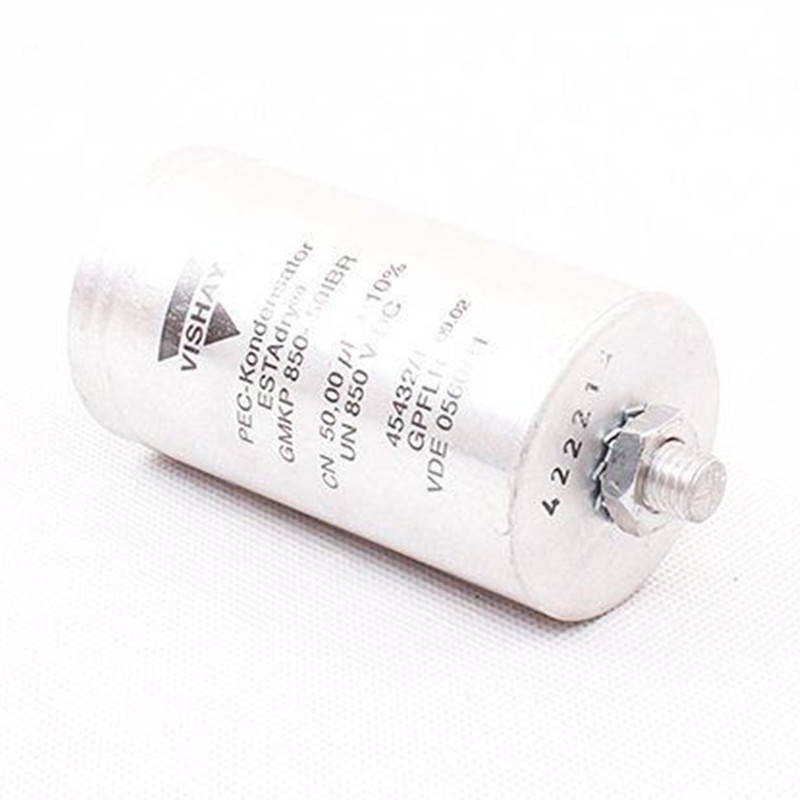

Kondensatory DC - seria GMKP/GA 630V-12000V

Kondestatory mocy DC – SERIA GMKP/GA 630V-12000V

Dane techniczne:
Dopuszczalny zakres temperatur:

• temp. obudowy
-25°C do 70°C
• temp. przechowywania
-40°C do 85°C
Dopuszczalna wilgotność względna:
95%
Czas pracy (z 3% współczynnikiem błędu):
100 000 h
Tolerancja pojemności:
±10%
Test napięciowy (końcówka/końcówka):

• seria GMKP
1,5 x UN DC/1 Os
• seria GA
2,0 x UN  DC/1 Os
Test napięciowy (końcówka/obudowa):
2 x (UN√2)+1000V AC/60s

(min. 3000V/AC/60s)
Prąd impulsowy powtarzalny:
du/dt x C(A)
Współczynnik stratności:

• (50 Hz)
-4
• (1 kHz)
-4
Wyprowadzenia elektryczne:
wtyczka AMP 6,3 x 0,8mm, śruba Ml 0
Środek impregnacyjny:
NON PCB
Dielektryk:

• seria GMKP
folia poliestrowa, samoregenerująca
• seria GA
folia polipropylenowa, nieregenerująca
Pozycja montażu:
pionowa/pozioma



Kondestatory mocy DC – SERIA GMKP/GA 630V-12000V

TypPojemność
[µF]		I
[A]		du/dt
[V/µS]		L
[nH]		Wymiary [mm]
Ø xh		Masa
[kg]		Nr rysunku

SERIA GMKP 630                   NAPIĘCIE ZNAMIONOWE 630VDC               URMS=330V

GMKP 630 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 630 -8IA

 8 12 500 <150 30x72 0,05 1

GMKP 630 -10IA

 10 15 500 <150 30x72 0,05 1

GMKP 630 -16IA

 16 15 500 <150 35x72 0,07 1

GMKP 630 -20IA

 20 15 300 <150 40x72 0,09 1

GMKP 630 -32IA

 32 18 200 <150 50x72 0,14 1

GMKP 630 -40IA

 40 18 200 <150 40x127 0,16 1

GMKP 630 -64IA

 64 20 200 <150 50x109 0,21 5

GMKP 630 -80IA

 80 20 200 <150 50x127 0,25 5

GMKP 630 -100IA

 100 20 150 <150 60x127 0,31 5

GMKP 630 -160IA

 160 20 120 <200 64x190 0,61 5

GMKP 630 -200IS

 200 35 100 <200 84x40 0,78 6

GMKP 630 -300IS

 300 35 70 <200 84x190 1,05 6

GMKP 630 -400IS

 400 35 55 <220 84x240 1,33 6

GMKP 630 -600IS

 600 35 50 <250 84x340 1,88 6

TypPojemność
[µF]		I
[A]		du/dt
[V/µS]		L
[nH]		Wymiary [mm]
Øxh		Masa
[kg]		Nr rysunku

SERIA GMKP/GA 750                            NAPIĘCIE ZNAMIONOWE 750VDC                            URMS=400V

GMKP 750 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 750 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 750 -8IA

 8 12 500 <150 35x72 0,07 1

GMKP 750 -10IA

 10 15 500 <150 35x72 0,07 1

GMKP 750 -16IA

 16 15 500 <150 40x72 0,09 1

GMKP 750 -20IA

 20 15 300 <150 50x72 0,14 1

GMKP 750 -32IA

 32 18 200 <150 40x127 0,16 1

GMKP 750 -40IA

 40 18 200 <150 50x127 0,25 1

GMKP 750 -64IA

 64 20 200 <150 60x127 0,36 5

GMKP 750 -80IA

 80 20 200 <150 60x127 0,36 5

GMKP 750 -100IA

 100 20 150 <180 64x127 0,45 5

GMKP 750 -160IS

 160 20 120 <200 84x140 0,78 5

GMKP 750 -200IS

 200 35 100 <200 84x190 1,06 6

GMKP 750 -300IS

 300 35 70 <220 84x240 1,33 6

GMKP 750 -400IS

 400 35 55 <250 84x295 1,63 6

SERIA GMKP 850                                 NAPIĘCIE ZNAMIONOWE 850VDC                               URMS=440V

GMKP 850 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 850 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 850 - 8IA

 8 15 500 <150 40x72 0,09 1

GMKP 850 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 850 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 850 - 20IA

 20 18 300 <150 40x127 0,16 1

GMKP 850 - 32IA

 32 18 200 <150 50x127 0,25 5

GMKP 850 - 40IA

 40 20 200 <150 60x109 0,31 5

GMKP 850 - 64IA

 64 20 200 <150 60x127 0,36 5

GMKP 850 - 80IA

 80 20 200 <200 64x140 0,45 5

GMKP 850 - 100IA

 100 20 150 <200 64x190 0,61 5

GMKP 850 - 200IS

 200 35 100 <200 84x190 1,05 6

GMKP 850 - 300IS

 300 35 70 <220 84x240 1,33 6

GMKP 850 -500IS

 400 35 55 <250 84x295 1,63 6

GMKP 850 - 600IS

 500 35 50 <250 84x340 1,88 6

SERIA GMKP 1000                             NAPIĘCIE ZNAMIONOWE 1000VDC                                            URMS=470V

GMKP 1000 - 2IA

 2 12 500 <150 30x52 0,04 1

GMKP 1000 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 1000 - 8IA

 8 12 500 <150 40x72 0,09 1

GMKP 1000 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 1000 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 1000 - 20IA

 20 15 300 <150 50x97 0,18 1

GMKP 1000 - 32IA

 32 18 200 <150 50x127 0,25 1

GMKP 1000 - 40IA

 40 18 200 <150 50x127 0,25 1

GMKP 1000 - 64IA

 64 20 200 <150 64x140 0,45 5

GMKP 1000 - 80IA

 80 20 200 <200 64x190 0,61 5

GMKP 1000 - 100IA

 100 20 150 <200 84x140 0,78 5

GMKP 1000 - 160IS

 160 20 100 <200 84x190 1,05 5

GMKP 1000 -200IS

 200 35 70 <220 84x240 1,34 6

GMKP 1000 -300IS

 300 35 55 <250 84x295 1,63 6

GMKP 1000 - 400IS

 400 35 50 <250 84x340 1,88 6

SERIA GMKP 1250                               NAPIĘCIE ZNAMIONOWE 1250VDC                                                URMS=530V

GMKP 1250 - 2SA

 2 12 500 <150 40x72 0,05 4

GMKP 1250 - 4SA

 4 12 500 <150 40x72 0,07 4

GMKP 1250 - 8SA

 8 15 500 <150 40x97 0,12 4

GMKP 1250 - 10IA

 10 15 500 <150 50x72 0,14 5

GMKP 1250 - 16IA

 16 15 500 <150 40x127 0,16 5

GMKP 1250 - 20IA

 20 18 300 <150 50x127 0,25 5

GMKP 1250 - 32IA

 32 18 200 <150 60x127 0,36 5

GMKP 1250 - 40IA

 40 20 200 <150 60x127 0,36 5

GMKP 1250 - 64IA

 64 20 200 <200 84x140 0,78 5

GMKP 1250 - 80IB

 80 30 200 <200 84x190 1,05 7

GMKP 1250 - 100IB

 100 30 150 <200 84x190 1,05 7

GMKP 1250 - 160IB

 160 35 120 <220 84x240 1,33 7

GMKP 1250 - 240IB

 240 35 85 <250 84x340 1,88 7

TypPojemność
[µF]		I
[A]		du/dt
[V/µS]		L
[nH]		Wymiary [mm]
Øxh		Masa
[kg]		Nr rysunku

SERIA GMKP 1500                            NAPIĘCIE ZNAMIONOWE 1500VDC                                              URMS=580V

GMPK 1500 - 2SA

 2 12 500 <150 40x72 0,05 4

GMPK 1500 - 4SA

 4 12 500 <150 40x72 0,09 4

GMPK 1500 - 8IA

 8 12 500 <150 50x72 0,14 5

GMPK 1500 - 10IA

 10 15 500 <150 50x97 0,19 5

GMPK 1500 - 16IA

 16 15 500 <150 50x127 0,25 5

GMPK 1500 - 20IA

 20 15 300 <200 60x127 0,36 5

GMPK 1500 - 32IA

 32 18 200 <200 64x140 0,45 5

GMPK 1500 - 40IA

 40 18 200 <200 84x140 0,78 5

GMPK 1500 - 64IB

 64 30 200 <200 84x190 1,05 7

GMPK 1500 - 80IB

 80 30 200 <200 84x190 1,05 7

GMPK 1500 - 100IB

 100 35 150 <220 84x240 1,33 7

GMPK 1500 - 160IB

 160 35 120 <250 84x340 1,88 7

SERIA GMKP 1800                              NAPIĘCIE ZNAMIONOWE 1800VDC

GMKP 1800 - 2SA

 2 12 500 <150 40x72 0,07 4

GMKP 1800 - 4IA

 4 12 500 <150 50x72 0,14 5

GMKP 1800 - 8IA

 8 15 500 <150 50x127 0,25 5

GMKP 1800 - 10IA

 10 15 500 <150 50x127 0,25 5

GMKP 1800 - 16IA

 16 15 500 <150 60x127 0,36 5

GMKP 1800 - 20IA

 20 18 300 <150 64x140 0,41 5

GMKP 1800 - 32IB

 32 20 200 <200 84x140 0,78 7

GMKP 1800 - 40IB

 40 25 200 <120 84x190 1,05 7

GMKP 1800 - 64IB

 64 30 200 <220 84x240 1,33 7

GMKP 1800 - 80IB

 80 35 200 <250 84x265 1,47 7

GMKP 1800 - 100IB

 100 35 150 <250 84x340 1,88 7

SERIA GMKP 2150                              NAPIĘCIE ZNAMIONOWE 2150VDC

GMKP 2150 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 2150 - 2IA

 2 12 500 <150 50x97 0,18 5

GMKP 2150 - 4IA

 4 12 500 <150 50x127 0,25 5

GMKP 2150 - 8IA

 8 15 500 <150 60x127 0,36 5

GMKP 2150 - 10IA

 10 15 500 <150 60x127 0,36 5

GMKP 2150 - 16IA

 16 18 500 <200 64x140 0,45 5

GMKP 2150 - 20IB

 20 25 200 <150 84x140 0,78 7

GMKP 2150 - 32IB

 32 30 200 <150 84x190 1,05

GMKP 2150 - 40IB

 40 35 200 <150 84x210 1,16 7

GMKP 2150 - 50IB

 50 35 200 <200 84x240 1,33 7

SERIA GMKP 3000                                NAPIĘCIE ZNAMIONOWE 3000VDC
