Kondensatory komutacyjne i tłumiące seria KMKP/KA 320-3500V
  • Kondensatory komutacyjne i tłumiące seria KMKP/KA 320-3500V

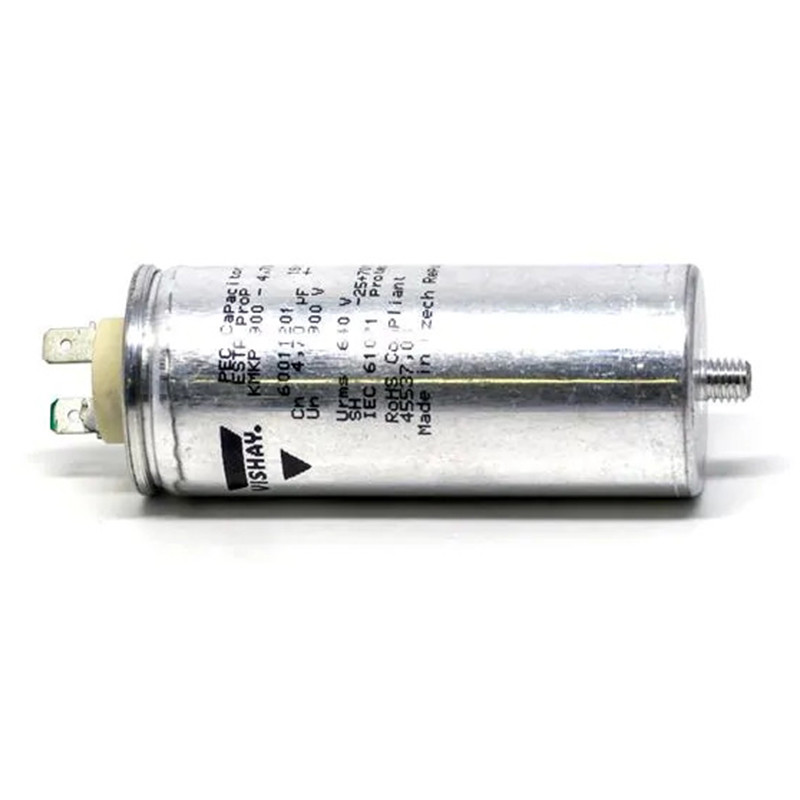

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Vishay

Kondensatory komutacyjne i tłumiące seria KMKP/KA 320-3500V

KONDENSATORY KOMUTACYJNE I TŁUMIĄCE SERIA KMKP/KA 320-3500V


Dane techniczne:
KMKP
ze zdolnością do regeneracji
KA
bez zdolności do regeneracji
Dopuszczalny zakres temperatur:

• temp. obudowy
-25°C do 70°C
• temp. przechowywania
-40°C do 85°C
Dopuszczalna wilgotność względna:
95%
Czas pracy (z 3% współczynnikiem błędu):
100 000 h
Tolerancja pojemności:
±10%
Test napięciowy (końcówka/końcówka):
2,15 x UN/√2 AC/1Os
Test napięciowy (końcówka/obudowa):
2 x URMS + 1000V AC/60s

(min. 3000V/AC/60s)
Prąd impulsowy powtarzalny:
du/dt x C(A)
Współczynnik stratności:

• (50 Hz)
-4
• (1 kHz)
-4
Wyprowadzenia elektryczne:
wtyk AMD 6,3 x 0,8mm, śruby M10
Środek impregnacyjny:
NON PCB
Dielektryk:


• seria KMKP

folia poliestrowa, samoregenerująca

• seria KA

folia polipropylenowa, nieregenerująca

Pozycja montażu:
pionowa/pozioma

KONDENSATORY KOMUTACYJNE I TŁUMIĄCE SERIA KMKP/KA 320-3500V


TypPojemność
[µF]
I
[A]
du/dt
[V/µS]
RS
[mΩ]
Wymiary
[mm] Ø x h
Masa
[kg]
Nr
rysunku
Dane techniczne

SERIA KMKP 320

KMKP 320 - 2,2IA

2,2 12 600 12 30x72 0,05 1 Napięcie znamionowe UN – 320 V
Napięcie międzyszczytowe URMS – 230 V
Powtarzalne napięcie impulsowe US – 483 V
Niepowtarzalne napięcie impulsowe US max – 966 V

KMKP 320 - 3,3IA

3,3 12 600 7 30x72 0,05 1

KMKP 320 - 4,7IA

4,7 15 600 7 30x72 0,05 1

KMKP 320 - 6,8IA

6,8 15 600 7 35x72 0,07 1

KMKP 320 - 10,0IA

10 15 600 7 40x72 0,09 1

KMKP 320 - 15,0IA

15 18 600 5 50x72 0,14 1

KMKP 320 - 22,0IA

22 18 600 1,6 60x72 0,16 1

KMKP 320 - 33,0IA

33 18 600 1,5 50x109 0,21 5

KMKP 320 - 47,0IA

47 18 300 1,5 60x109 0,31 5

KMKP 320 - 68,0IA

68 18 300 1,5 60x127 0,36 5

KMKP 320 - 100IB

100 60 300 1,3 64x140 0,45 7

KMKP 320 - 240IB

240 80 300 1,3 84x190 1,05 7

KMKP 320 - 340IB

340 80 300 1,3 84x240 1,33 7

SERIA KMKP 600

KMKP 600 - 1,0IA

1 12 600 12 30x52 0,04 1 Napięcie znamionowe UN – 600 V
Napięcie międzyszczytowe URMS – 425 V
Powtarzalne napięcie impulsowe US – 893 V
Niepowtarzalne napięcie impulsowe US max – 1785 V

KMKP 600 - 2,2IA

2,2 12 600 7 30x72 0,05 1

KMKP 600 - 3,3IA

3,3 12 600 7 30x72 0,07 1

KMKP 600 - 4,7IA

4,7 15 600 7 35x72 0,07 1

KMKP 600 - 6,8IA

6,8 15 600 7 40x72 0,09 1

KMKP 600 - 10,0IA

10 15 600 2 50x72 0,14 1

KMKP 600 - 15,0IA

15 18 600 1,6 40x127 0,16 1

KMKP 600 - 22,0IB

22 40 600 1,5 50x109 0,21 7

KMKP 600 - 33,0IB

33 50 300 1,5 60x109 0,31 7

KMKP 600 - 47,0IB

47 80 300 1,5 84x105 0,45 7

KMKP 600 - 68,0IB

68 80 300 1,5 84x140 0,78 7

KMKP 600 - 100IB

100 80 300 1,3 84x190 1,05 7

KMKP 600 - 160IB

160 80 300 1,3 84x240 1,33 7

TypPojemność
[µF]
I
[A]
du/dt
[V/µS]
RS
[mΩ]
Wymiary
[mm] Ø x h
Masa
[kg]
Nr
rysunku
Dane techniczne

SERIA KMKP 750

KMKP 750 - 1,0IA

1 12 600 12 30x52 0,04 1 Napięcie znamionowe UN - 750 V
Napięcie między szczytowe URMS - 530 V
Powtarzalne napięcie impulsowe US - 1113 V
Niepowtarzalne napięcie impulsowe USmax - 2226 V

KMKP 750 - 2,2lA

2,2 12 600 7 30x72 0,05 1

KMKP 750 - 3,3lA

3,3 15 600 7 35x72 0,07 1

KMKP 750 - 4,7lA

4,7 15 600 7 40x72 0,09 1

KMKP 750 - 6,8IA

6,8 15 600 2 50x72 0,14 1

KMKP 750 - 10,0IA

10 18 600 1,8 50x92 0,18 1

KMKP 750 - 15,0IA

15 18 600 1,8 60x92 0,26 5

KMKP 750 - 22,0IB

22 40 300 1,8 60x109 0,31 7

KMKP 750 - 33,0IB

33 60 300 1,5 64x140 0,45 7

KMKP 750 - 47,0IB

47 80 300 1,3 84x190 0,61 7

KMKP 750 - 68,0IBK

68 80 300 1,3 64x240 1,05 7

KMKP 750 - 68,0IB

100 80 300 1,3 84x240 0,95 7

KMKP 750 - 100IB

120 80 300 1,3 84x240 1,28 7

KMKP 750 - 120IB

120 80 300 1,3 84x240 1,33 7

SERIA KMKP 900

KMKP 900 - 0,1 IA

0,1 12 750 20 30x52 0,04 1 Napięcie znamionowe UN - 900 V
Napięcie między szczytowe URMS - 640 V
Powtarzalne napięcie impulsowe US - 1344 V
Niepowtarzalne napięcie impulsowe US max-2688 V

KMKP 900 - 0,22 IA

0,22 12 750 20 30x52 0,04 1

KMKP 900 - 0,33 IA

0,33 12 600 18 30x52 0,04 1

KMKP 900 - 0,47 IA

0,47 12 500 18 30x52 0,04 1

KMKP 900 - 0,68 IA

0,68 15 500 15 30x52 0,04 1

KMKP 900 - 1,0 IA

1 16 500 10 35x52 0,05 1

KMKP 900 - 2,2 IA

2,2 16 500 12 35x72 0,07 1

KMKP 900 - 2,2 IAK

2,2 16 500 10 45x52 0,08 1

KMKP 900 - 3,3 IA

3,3 16 500 10,5 35x82 0,08 1

KMKP 900 - 4,7 IA

4,7 18 300 7 40x97 0,12 1

KMKP 900 - 6,8 IA

6,8 18 300 5 50x92 0,18 5

KMKP 900 - 10,0 IA

10 18 300 5 60x97 0,27 5

KMKP 900 - 10,0 IB

10 40 300 5 60x109 0,31 7

KMKP 900 - 15,0 IA

15 18 300 2 60x109 0,31 5

KMKP 900 - 15,0 IB

15 40 300 2 60x109 0,31 7

KMKP 900 - 22,0 IB

22 80 300 1,5 64x140 0,45 7

KMKP 900 - 22,0 IBK

22 80 300 1,5 84x105 0,58 7

KMKP 900 - 33,0 IB

33 80 300 1,5 64x240 0,85 7

KMKP 900 - 33,0 IBK

33 80 300 1,5 84x140 0,78 7

KMKP 900 - 47,0 IB

47 80 300 1,5 64x240 0,92 7

KMKP 900 - 47,0 IBK

47 80 300 1,5 84x190 1,06 7

KMKP 900 - 68,0 IB

68 80 300 1,5 84x240 1,33 7

KMKP 900 - 0,47 IAX

0,47 10 750 18 35x52 0,05 3

KMKP 900 - 0,68 IAX

0,68 10 750 15 35x52 0,05 3

KMKP 900 - 1,00 IAX

1 10 750 10 35x52 0,05 3

SERIA KMKP/KA 1100

KMKP 1100 - 0,10 IAX

0,1 10 750 20 35x52 0,05 3 Napięcie znamionowe UN- 1100V
Napięcie między szczytowe URMS- 780V
Powtarzalne napięcie impulsowe US - 1638V
Niepowtarzalne napięcie impulsowe USmax -3276V

KMKP 1100 - 0,22 IAX

0,22 10 750 20 35x52 0,05 3

KMKP 1100 - 0,33 IAX

0,33 10 750 18 35x82 0,08 3

KMKP 1100 - 0,47 SA

0,47 12 750 18 40x82 0,1 4

KMKP 1100 - 0,68 SA

0,68 12 750 15 40x82 0,1 4

KMKP 1100 - 1,0 lA

1 18 500 12 50x72 0,14 5

KMKP 1100 - 2,2 lA

2,2 18 500 10 50x92 0,24 5

KMKP 1100 - 3,3 lA

3,3 18 500 8 50x127 0,25 5

KMKP 1100 - 4,7 lA

4,7 18 500 8 60x127 0,36 5

KMKP 1100 - 6,8 lA

6,8 18 200 5 60x127 0,36 5

KMKP 1100 - 10 IB

10 60 200 2 64x140 0,45 7

KMKP 1100 - 15,0 IB

15 60 200 2 64x190 0,61 7

KMKP 1100 - 22 IB

22 80 200 2 84x190 1,05 7

KMKP 1100 - 33 IB

33 80 200 2 84x190 1,05 7

KMKP 1100 - 47 IB

47 80 200 2 84x240 1,33 7

TypPojemność
[µF]
I
[A]
du/dt
[V/µS]
RS
[mΩ]
Wymiary
[mm] Ø x h
Masa
[kg]
Nr
rysunku
Dane techniczne

SERIA KMKP/KA 1400

KA 1400 - 0,10 SA

0,1 10 900 17 40x52 0,07 4 Napięcie znamionowe UN- 1400V
Napięcie między szczytowe URMS- 1000V
Powtarzalne napięcie impulsowe US-2100V
Niepowtarzalne napięcie impulsowe USmax-4200V

KA 1400 - 0,22 SA

0,22 10 900 17 40x52 0,07 4

KA 1400 - 0,33 SA

0,33 10 900 17 40x52 0,07 4

KA 1400 - 0,47 SA

0,47 10 750 17 40x52 0,07 4

KA 1400 - 0,68 IA

0,68 18 500 17 50x82 0,16 5

KMKP1400 - 1,0 IA

1 18 500 12 50x82 0,16 5

KMKP1400 - 2,2 IA

2,2 18 500 8 50x97 0,19 5

KMKP1400 - 3,3 IA

3,3 18 450 8 50x127 0,25 5

KMKP1400 - 4,7 IB

4,7 40 450 5 64x140 0,45 7

KMKP 1400 - 6,8 IB

6,8 60 450 5 60x190 0,61 7

KMKP 1400 - 6,8 IBK

6,8 80 450 5 84x140 0,78 7

KMKP 1400 - 10,0 IB

10 60 250 2 64x190 0,61 7

KMKP 1400 - 10,0 IBK

10 80 250 2 84x140 0,78 7

KMKP 1400 - 15,0 IB

15 80 250 2 84x190 1,05 7

KMKP 1400 - 22,0 IB

22 80 250 2 84x190 1,16 7

KMKP 1400 - 30,0 IB

30 80 250 2 84x240 1,33 7

KMKP 1400 - 45,0 IB

45 80
