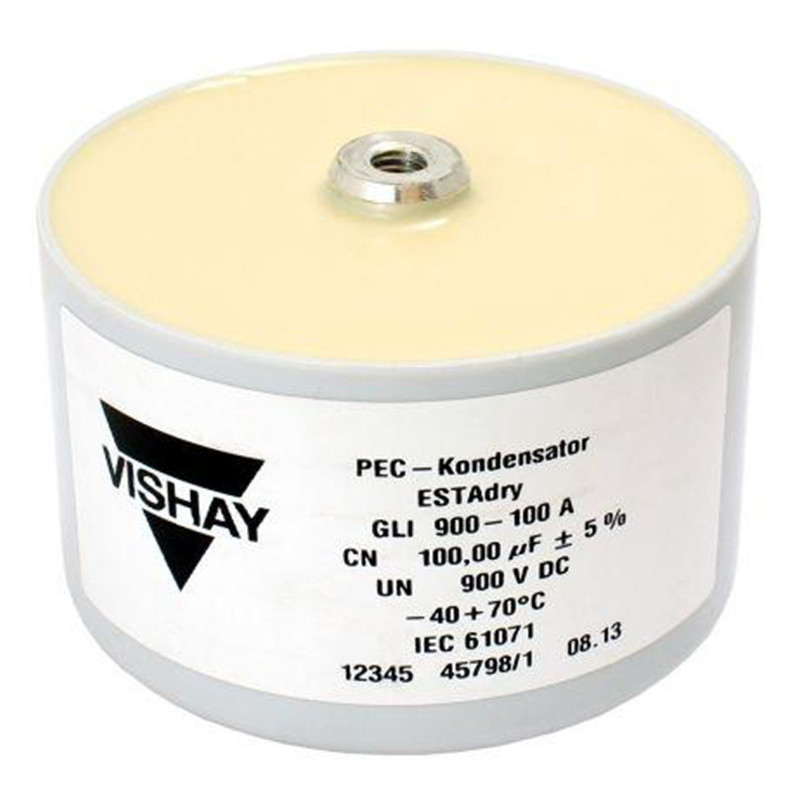

Kondensatory mocy serii GLI
  • Kondensatory mocy serii GLI

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Vishay

Kondensatory mocy serii GLI

KONDENSATORY MOCY SERII GLI

Dane techniczne:
Dielektryk:
polipropylen
Współczynnik temperaturowy
TCC: -2.3% od -20°C do 70°C
Współczynnik rozproszenia:

Tolerancja pojemności:
±5%
Temperatura pracy:
-40°C , 70°C dla UR

-40°C . 100°C dla 0,5*UR
Indukcyjność
R <10nH
Czas pracy:
100000 godz. dla UR i 60°C
Test napięciowy:
końcówka/końcówka = 1.5*UR DC, 10s

końcówka/obudowa = 6000VAC, 60s
Obudowa:
polipropylen
Wypełnienie:
żywica poliuretanowa, UL94, V-0
Normy:
IEC 61071-1, EN 61071, IEC 61881

KONDENSATORY MOCY SERII GLI


SERIA GLI ...A, GLI...

TypURC
[µF]		I
max
[A]		du/dtWysokość
DC
[V]		AC
[V]		max
V/ms		GLI...
H [mm]		GLI...A
H [mm]
GLI / GLI...A

GLI 700, UNDC=700V

700-35 700 200 35 80 450 38 44
700-160 700 200 160 100 150 56 62
700-230 700 200 230 100 100 68 74

GLI 900, UNDC=900V

900-25 900 250 25 60 500 38 44
900-100 900 250 100 80 150 56 62
900-150 900 250 150 90 125 68 74

GLI 1100, UNDC=1100V

1100-15 1100 300 15 50 750 38 44
1100-75 1100 300 75 80 200 56 62
1100-100 1100 300 100 80 150 68 74

GLI 1250, UNDC=1250V

1250-50 1250 350 50 70 250 56 62
1250-75 1250 350 75 70 150 68 74

GLI 1450, UNDC=1450V

1450-40 1450 400 40 70 250 56 62
1450-60 1450 400 60 70 200 68 74

GLI 1800, UNDC=1800V

1800-25 1800 450 25 50 300 56 62
1800-35 1800 450 35 50 250 68 74

GLI 2150, UNDC=2150V

2150-18 2150 500 18 40 400 56 62
2150-25 2150 500 25 40 300 68 74

Uwaga
Przykład oznaczania:
GLI700-3T I – wypr. radialne wkręcane
GLI700-35 B – wypr. radialne śrubowe
GLI700-3T A – wypr. radialne współosiowe


KONDENSATORY MOCY SERII GLI wymiary
KONDENSATORY MOCY SERII GLI wymiary
