Kondensatory prostopadłościenne
  • Kondensatory prostopadłościenne

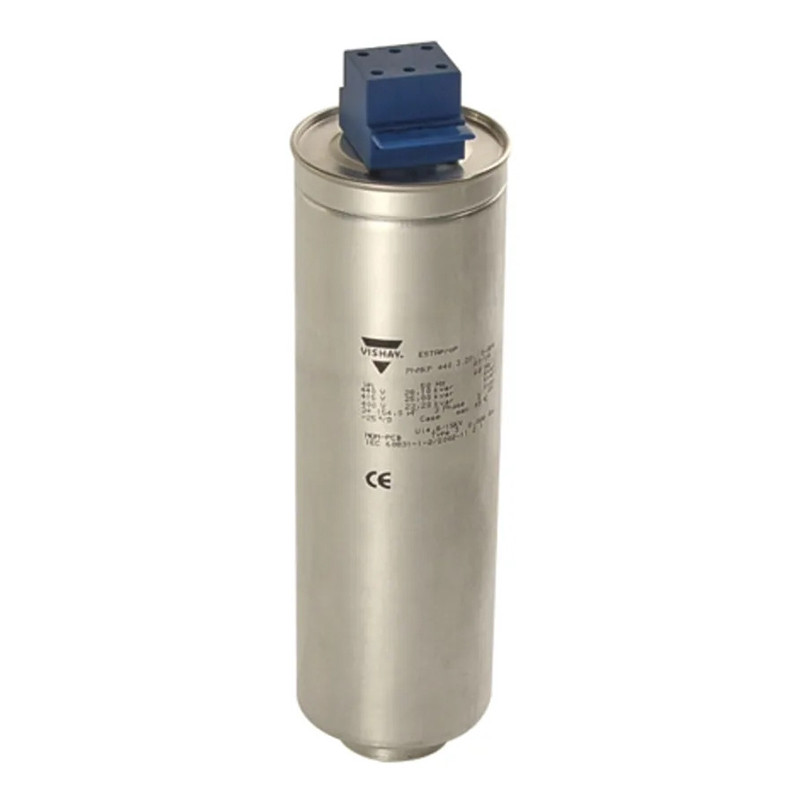

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Vishay

Kondensatory prostopadłościenne

Kondensatory do kompensacji mocy - prostopadłościenne


Istnieje możliwośćzamówienia całej baterii kondensatorów wraz z regulatorem. W celu uzyskania szczegółowych informacji prosimy o kontakt z frmąDACPOL
Dane techniczne:
Zakres napięcia pracy:
od 230V/50Hz do 910V/50Hz
Moc:
od 2,3kVAr do 250 kVAr
Normy:
IEC 831-1+2/88, EN 60831-1+2/93, VDE 560-46+47 3/95
Dopuszczalne przewyższenie napięcia:
Ucn + 10% (do 8 godzin dziennie)

Ucn + 15% (do 30 minut dziennie)

Ucn + 20% (do 5 minut)

Ucn + 30% (do1 minuty)
Przetężenie (zgodne z powyższymi normami):
1,3 * In,

1,3 * z uwzględnieniem 10% przepięcia,

z 15% przewyższeniem pojemności

i wyższych harmonicznych, praca ciągła
Tolerancja pojemności:
-5/ + 10%
Test napięciowy:
(końcówka - końcówka) 2,15 * Ucn, AC, 2 sekundy

(końcówka - obudowa) 4800 VAC, 2 sekundy
Prąd udarowy:
maks. 200 razy prąd znamionowy
Straty:
< 0,50 W/kVAr
Czas pracy:
> 100 000 godzin pracy
Klasa ochrony:
IP00, IP43, IP54 (osłona końcówek na życzenie), mont. wewnętrzny
Temperatura pracy:
-25 do maks. 55°C (zależnie od wyjścia)
Dozwolona temperatura obudowy:
maks. 60°C (mierzona na szczycie obudowy)
Chłodzenie: naturalne powietrze

Dopuszalna wilgotność względna:
maks. 95%
Maks. dozwolona wysokość pracy:
2000 m nad poziomem morza
Pozycja montażowa:
pionowa
Montaż:
4 otwory Ø 9mm na spodzie obudowy
Cechy bezpieczeństwa:
nadciśnieniowy bezpiecznik, samonaprawialny
Obudowa:
stalowa, płytowa
Dielektryk:
folia polipropylenowa, metalizowana cynkiem
Impregnat:
olej naturalny, ulegający biodegradacji
Wyprowadzenia elektryczne:
śruba M6, M8, M12

Kondensatory do kompensacji mocy - prostopadłościenne

TypNr
katalogowy		Moc wyjściowa
[kVAr]		Pojemność
[µF]		Prąd[A]Wymiary
ØxH[mm]		Masa
[kg]

PhMKP400/10BE

 33240 10 3x66,3 14,4 260x135x445 5

PhMKP400/12,5BE

 33241 12,5 3x82,9 18 260x135x445 5

PhMKP400/15BE

 33242 15 3x99,5 21,6 260x135x445 6

PhMKP400/16,7BE

 33243 16,7 3x110,7 24,1 260x135x445 6

PhMKP400/20BE

 33244 20 3x133 28,9 260x135x445 6,5

PhMKP400/25BE

 33245 25 3x166 36 260x135x445 6,5

PhMKP400/30BE

 33246 30 3x199 43,3 260x135x445 8

PhMKP400/33,3BE

 33247 33,3 3x221 48 260x135x445 8

PhMKP400/40BE

 33248 40 3x265 57,7 260x135x445 9

PhMKP400/50BE

 33249 50 3x332 72,2 260x135x445 10

PhMKP400/60BE

 33183 60 3x398 86,6 260x135x445 11

PhMKP400/66,7BE

 33250 66,7 3x442 96,3 260x135x445 12,5

PhMKP400/70BE

 33251 70 3x464 101 395x135x445 13

PhMKP400/75BE

 33252 75 3x497 108 395x135x445 14

PhMKP400/83,3BE

 33253 83,3 3x552 120 395x135x445 15

PhMKP400/100BE

 33254 100 3x663 144 395x135x445 17
Uwaga
Klasa ochrony IP00
Znamionowe napięcie pracy 400V*, 50Hz, 3 fazy, połączenie Delta		 Kondensatory do kompensacji mocy - prostopadłościenne wymiary

W naszej ofercie znajdują się także kondensatory do kompensacji mocy biernej na znamionowe napięcia 7,2 kV i 12, kV. W przypadku zainteresowania prosimy o kontakt z frmą DACPOL .
