Kondensatory tłumiące serii GTO
  • Kondensatory tłumiące serii GTO

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Vishay

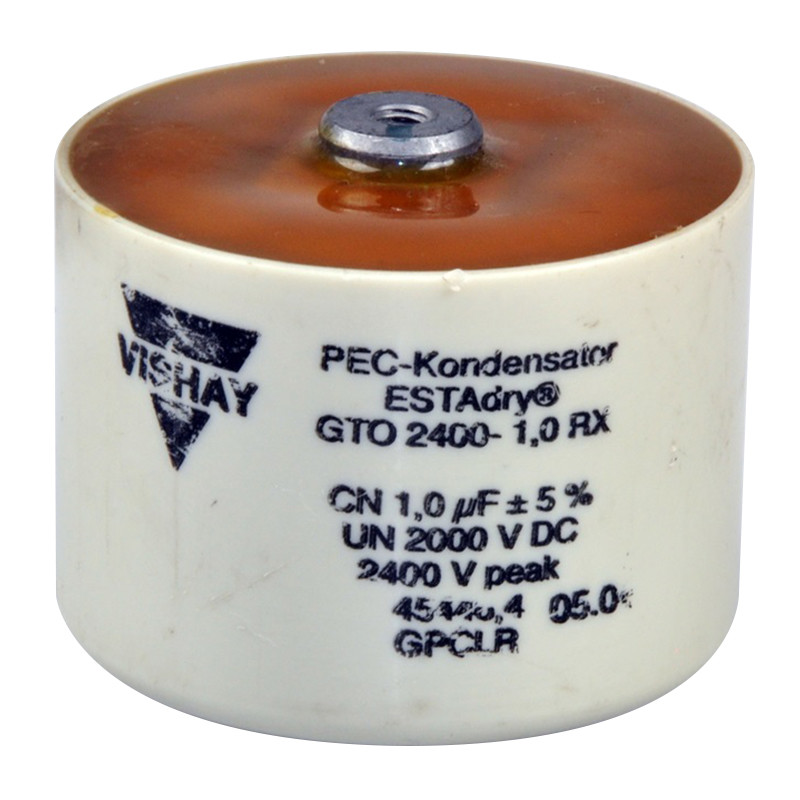

Kondensatory tłumiące serii GTO

Kondesatory tłumiące seria GTO... - ...R

Dane techniczne:
Dopuszczalny zakres temperatur:

min./max. temp. obudowy
-40°C do 75°C
min./max. temp. przechowywania
-40°C do 85°C
Dopuszczalna wilgotność względna:
93%
Czas pracy (z 3% współczynnikiem błędu):
100 000 h
Tolerancja pojemności:
±5%
Test napięciowy (końcówka/końcówka):
2 x Un DC/10s
Indukcyjność własna:

Współczynnik stratności:

(50 Hz)
-4
(1 kHz)
-4
Wyprowadzenia elektryczne:

rysunek 13 (roz.7F)
M 6/8
rysunek 14 (roz.7F)
M 8/8
Dielektryk:
niskostratna folia polipropylenowa

samoregenerująca
Pozycja montażu:
pionowa/pozioma

Kondesatory tłumiące seria GTO... - ...R

TypPojemność
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Wymiary
[mm] Ø x h		Masa
[kg]		Nr
rysunku		Dane techniczne

SERIA GTO 1200 - ...R

GTO 1200 - 1 R

 1 24 2000 2000 50x49 0,1 13 Napięcie znamionowe DC UN - 800V
Napięcie skuteczne URMS - 500V
Dopuszczalne napięcie impulsowe US -1200V
Niepowtarzalne napięcie impulsowe USmax - 1700V

GTO 1200 - 2 R

 2 32 4000 2000 60x49 0,14 13

GTO 1200 - 3 R

 3 50 6000 2000 72x49 0,2 13

GTO 1200 - 4 R

 4 64 8000 2000 82x52 0,26 14

GTO 1200 - 6 R

 6 80 9000 1500 92x52 0,35 14

SERIA GTO 1600 - ...R

GTO 1600 - 0,50 R

 0,5 18 1500 3000 50x49 0,1 13 Napięcie znamionowe DC UN - 1000V
Napięcie skuteczne URMS - 680V
Dopuszczalne napięcie impulsowe US -1600V
Niepowtarzalne napięcie impulsowe USmax - 2100V

GTO 1600 - 1,00 R

 1 24 3000 3000 50x49 0,12 13

GTO 1600 - 1,50 R

 1,5 32 4500 3000 60x49 0,14 13

GTO 1600 - 2,00 R

 2 46 5000 2500 72x49 0,2 13

GTO 1600 - 3,00 R

 3 64 7500 2500 82x52 0,27 14

GTO 1600 - 4,00 R

 4 80 8000 2000 92x52 0,35 14

SERIA GTO 2000 - ...R

GTO 2000 - 0,5 R

 0,5 18 1625 3250 55x59 0,14 13 Napięcie znamionowe DC UN - 1750V
Napięcie skuteczne URMS - 800V
Dopuszczalne napięcie impulsowe US- 2000V
Niepowtarzalne napięcie impulsowe USmax - 2600V

GTO 2000 - 1,0 R

 1 25 3250 3250 55x59 0,14 13

GTO 2000 - 1,5 R

 1,5 35 4875 3250 60x59 0,17 13

GTO 2000 - 2,0 R

 2 45 6500 3250 72x59 0,24 13

GTO 2000 - 2,5 R

 2,5 55 6875 2750 82x62 0,33 14

GTO 2000 - 3,0 R

 3 65 8250 2750 92x62 0,41 14

GTO 2000 - 3,5 R

 3,5 80 9625 2750 92x62 0,41 14

SERIA GTO 2400 - ...R

GTO 2400 - 0,5 R

 0,5 25 1750 3500 55x59 0,14 13 Napięcie znamionowe DC UN - 2000V
 Napięcie skuteczne URMS - 1000V
Dopuszczalne napięcie impulsowe US - 2400V
Niepowtarzalne napięcie impulsowe USmax - 3500V

GTO 2400 - 1,0 R

 1 40 3500 3500 72x59 0,24 13

GTO 2400 - 1,5 R

 1,5 60 5250 3500 82x62 0,33 14

GTO 2400 - 2,0 R

 2 80 7000 3500 92x62 0,41 14

SERIA GTO 3200 - ...R

GTO 3200 - 0,22 R

 0,22 15 880 4000 55x59 0,14 13 Napięcie znamionowe DC UN - 2500V
 Napięcie skuteczne URMS - 1200V
Dopuszczalne napięcie impulsowe US - 3200V
Niepowtarzalne napięcie impulsowe USmax - 4500V

GTO 3200 - 0,47 R

 0,47 25 1880 4000 60x59 0,17 13

GTO 3200 - 0,68 R

 0,68 35 2720 4000 72x59 0,24 13

GTO 3200 - 1,00 R

 1 60 4000 4000 82x62 0,33 14

SERIA GTO 4000 - ...R

GTO 4000 - 0,10 R

 0,1 20 400 4000 55x59 0,14 13 Napięcie znamionowe DC UN - 3000V
Napięcie skuteczne URMS- 1400V
Dopuszczalne napięcie impulsowe US - 4000V
Niepowtarzalne napięcie impulsowe USmax -4600V

GTO 4000 - 0,22 R

 0,22 20 880 4000 60x59 0,17 13

GTO 4000 - 0,33 R

 0,33 30 1320 4000 72x59 0,24 13

GTO 4000 - 0,47 R

 0,47 40 1880 4000 82x62 0,33 14



SERIA GTO 4500 - ...P obudowa plastikowa


Dane techniczne:
Dopuszczalny zakres temperatur:

min./max. temp. obudowy
-40°C do 75°C
min./max. temp. przechowywania
-40°C do 85°C
Dopuszczalna wilgotność względna:
93%
Czas pracy (z 3% współczynnikiem błędu):
100 000 h
Tolerancja pojemności:
±5%
Test napięciowy (końcówka/końcówka):
2 x Un DC/10s
Indukcyjność własna:
<15 nH
Współczynnik stratności:

(50 Hz)
<1,5 x 10-4
(1 kHz)
<4,0 x 10-4
Wyprowadzenia elektryczne:
M 8
Dielektryk:
niskostratna folia polipropylenowa

samoregenerująca
Środek impregnacyjny:
NON PCB
Pozycja montażu:
pionowa/pozioma


Wymiary obudów
Rysunek 13 Rysunek 14

SERIA GTO 4500 - ...P

TypPojemność
[µF]		I
[A]		du/dt
[V/µS]		RS
[mΩ]		Wymiary
[mm] Ø x h		Masa
[kg]		Nr
rysunku		Dane techniczne

GTO4500 - 0,25P

 0,25 160 300 1200 91x91 0,59 11 Napięcie znamionowe DCUN- 3300V
Napięcie skuteczne URMS- 1400V
Dopuszczalne napięcie impulsowe US -4500V
Niepowtarzalne napięcie impulsowe USmax - 4900V

GTO4500 - 0,50P

 0,5 160 600 1200 91x91 0,59 11

GTO4500 - 1,00P

 1 160 1200 1200 91x91 0,59 11

GTO4500 - 2,00P

 2 160 2400 1200 91x91 0,59 11

GTO4500 - 3,00P

 3 160 3600 1200 91x141 0,92 11

GTO4500 - 4,00P

 4 160 4800 1200 91x141 0,92 11

GTO4500 - 5,00P

 5 160 6000 1200 91x141 0,92 11

GTO4500 - 6,00P

 6 160 7200 1200 91x161 1,05 11

GTO4500 - 7,00P

 7 160 8400 1200 91x181 1,18 11


Wymiary obudów

Rysunek 11
