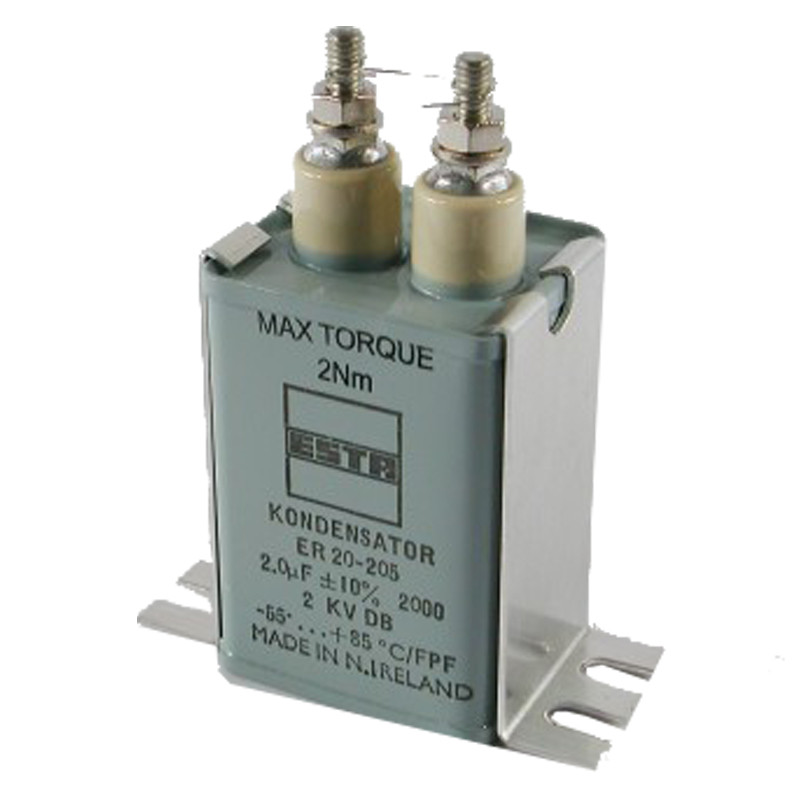

Kondensatory wysokonapięciowe - seria ER
  • Kondensatory wysokonapięciowe - seria ER

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Vishay

Kondensatory wysokonapięciowe - seria ER

Kondensatory wysokonapięciowe - seria ER


Zastosowanie:
zasilacze HV, fltry HV, trakcja, generatory promieniowania Roentgena

Dane techniczne:
Zakres temperatur:
-55°C do 85°C przy UN

-55°C do 105°C przy 0,4 UN
Tolerancja pojemności:

• standard
±10% przy 1 kHz
• opcja
±5% przy 1 kHz

±2% przy 1 kHz
Współczynnik mocy:
0,5 % (20°C; 1kHz)
Pozycja montażu:
dowolna
Kondensatory wysokonapięciowe - seria ER

TypNapięcie
[V]
Pojemność
[µF]
Wymiary
[mm]
ABCDE

ER10-104

1000 0,1 50 48 28 20 20

ER10-504

1000 0,5 50 48 28 20 20

ER10-105

1000 1 75 48 28 20 20

ER10-405

1000 4 75 60 54 25 35

ER10-605

1000 6 95 60 54 25 35

ER10-106

1000 10 115 80 48 40 35

ER10-256

1000 25 155 85 67 40 35

ER10-506

1000 50 155 130 100 50 35

ER20-104

2000 0,1 60 48 28 20 20

ER20-254

2000 0,25 60 48 28 20 20

ER20-504

2000 0,5 60 48 28 20 20

ER20-105

2000 1 95 48 28 20 20

ER20-205

2000 2 75 54 48 22 35

ER20-405

2000 4 115 54 48 22 35

ER20-605

2000 6 135 60 54 25 35

ER20-805

2000 8 135 80 48 40 35

ER20-106

2000 10 115 85 67 40 35

ER20-126

2000 12 135 85 67 40 35

ER20-156

2000 15 155 85 67 40 35

ER20-206

2000 20 115 130 100 50 35

ER20-256

2000 25 135 130 100 50 35

ER20-306

2000 30 155 130 100 50 35

ER20-406

2000 40 180 130 100 50 35

ER20-506

2000 50 230 130 100 50 35

ER30-104

3000 0,1 60 48 28 20 20

ER30-254

3000 0,25 60 48 28 20 20

ER30-504

3000 0,5 75 48 28 20 20

ER30-105

3000 1 115 48 28 20 20

ER30-105X

3000 1 75 54 48 22 35

ER30-205

3000 2 115 54 48 22 35

ER30-405

3000 4 155 60 54 25 35

ER30-605

3000 6 180 80 48 40 35

ER30-805

3000 8 155 85 67 40 35

ER30-106

3000 10 95 130 100 50 35

ER30-126

3000 12 115 130 100 50 35

ER30-156

3000 15 135 130 100 50 35

ER30-206

3000 20 155 130 100 50 35

ER30-256

3000 25 180 130 100 50 35

ER30-306

3000 30 230 130 100 50 35

ER30-406

3000 40 295 130 100 50 35

ER30-506

3000 50 345 130 100 50 35
TypNapięcie
[V]
Pojemność
[µF]
Wymiary
[mm]
ABCDE

ER50-104

5000 0,1 60 48 28 20 20

ER50-254

5000 0,25 75 48 28 20 20

ER50-504

5000 0,5 80 54 28 20 20

ER50-105

5000 1 115 54 48 22 20

ER50-205

5000 2 135 60 54 25 35

ER50-405

5000 4 155 85 67 40 35

ER50-805

5000 8 135 130 100 50 35

ER50-106

5000 10 155 130 100 50 35

ER50-126

5000 12 180 130 100 50 35

ER50-156

5000 15 230 130 100 50 35

ER50-206

5000 20 290 130 100 50 35

ER50-256

5000 25 345 130 100 50 35

ER50-506

5000 50 295 180 180 75 35

ER60-104

6000 0,1 65 54 48 * 35

ER60-254

6000 0,25 80 54 48 * 35

ER60-504

6000 0,5 100 80 48 40 35

ER60-105

6000 1 100 85 67 40 35

ER60-205

6000 2 100 130 100 50 35

ER60-405

6000 4 135 130 100 50 35

ER60-605

6000 6 180 130 100 50 35

ER60-805

6000 8 250 130 100 50 35

ER60-106

6000 10 290 130 100 50 35

ER60-126

6000 12 345 130 100 50 35

ER60-156

6000 15 260 190 120 75 35

ER60-206

6000 20 180 220 164 125 60

ER80-503

8000 0,05 58 60 54 * 60

ER80-104

8000 0,1 65 60 54 * 60

ER80-254

8000 0,25 85 60 54 * 60

ER80-504

8000 0,5 140 60 54 * 60

ER80-105

8000 1 120 85 67 40 60

ER80-205

8000 2 120 130 100 50 60

ER80-405

8000 4 200 130 100 50 60

ER80-605

8000 6 270 130 100 50 60

ER80-805

8000 8 345 130 100 50 60

ER80-106

8000 10 260 190 120 75 60

ER80-126

8000 12 260 180 180 75 60

ER80-156

8000 15 280 180 180 75 60

TypNapięcie
[kV]
Pojemność
[µF]
Wymiary
[mm]
ABCDE

ER100-503

10 0,05 58 80 48 40 60

ER100-104

10 0,1 65 80 48 54 60

ER100-254

10 0,25 105 80 48 40 60

ER100-504

10 0,5 140 80 48 40 60

ER100-105

10 1 160 85 67 40 60

ER100-205

10 2 140 130 100 50 60

ER100-405

10 4 260 130 100 50 60

ER100-605

10 6 350 130 100 50 60

ER100-805

10 8 300 190 120 75 60

ER100-106

10 10 350 190 120 75 60

ER100-126

10 12 300 180 180 75 60

ER100-156

10 15 350 180 180 75 60

ER120-503

12 0,05 75 85 67 40 60

ER120-104

12 0,1 100 85 67 40 60

ER120-254

12 0,25 105 85 67 40 60

ER120-504

12 0,5 105 130 100 75 60

ER120-105

12 1 145 130 100 75 60

ER120-205

12 2 240 130 100 75 60

ER120-405

12 4 280 190 120 75 60

ER120-605

12 6 280 180 180 75 60

ER150-103

15 0,01 60 60 54 * 60

ER150-203

15 0,02 60 60 54 * 60

ER150-503

15 0,05 85 60 54 * 60

ER150-104

15 0,1 105 80 48 * 60

ER150-254

15 0,25 125 85 67 40 60

ER150-504

15 0,5 190 85 67 40 60

ER150-504X

15 0,5 105 130 100 75 60

ER150-105

15 1 160 130 100 75 60

ER150-205

15 2 300 130 100 75 60

ER150-405

15 4 260 180 180 75 100

ER150-505

15 5 285 180 180 75 100

ER150-605

15 6 355 180 180 75 100

ER150-805

15 8 355 240 180 100 100

ER200-103

20 0,01 60 80 48 * 60

ER200-203

20 0,02 70 80 48 * 60
TypNapięcie
[kV]
Pojemność
[µF]
Wymiary
[mm]
ABCDE

ER200-503

20 0,05 105 80 48 * 60

ER200-503X

20 0,05 85 85 67 40 60

ER200-104

20 0,1 105 85 67 40 60

ER200-254

20 0,25 190 85 67 40 60

ER200-504

20 0,5 160 130 100 75 60

ER200-105

20 1 300 130 100 75 60

ER200-205

20 2 250 180 180 90 100

ER200-405

20 4 305 240 180 100 100

ER200-505

20 5 355 240 180 100 100

ER250-103

25 0,01 70 85 67 * 70

ER250-203

25 0,02 75 85 67 * 70

ER250-503

25 0,05 110 85 67 * 70

ER250-104

25 0,1 150 85 67 * 70

ER250-104X

25 0,1 95 130 100 65 70

ER250-254

25 0,25 130 130 100 65 70

ER250-504

25 0,5 250 130 100 65 70

ER250-105

25 1 200 180 180 75 100

ER250-205

25 2 275 240 180 100 100

ER300-103

30 0,01 80 85 67 * 70

ER300-203

30 0,02 100 85 67 * 70

ER300-503

30 0,05 135 85 67 * 70

ER300-104

30 0,1 200 85 67 * 70

ER300-104X

30 0,1 120 130 100 65 70

ER300-254

30 0,25 175 130 100 65 70

ER300-504

30 0,5 315 130 100 65 70

ER300-105

30 1 295 180 180 75 100

ER300-205

30 2 365 240 180 100 100

ER400-103

40 0,01 105 85 67 * 70

ER400-203

40 0,02 125 85 67 * 70

ER400-503

40 0,05 210 85 67 * 70

ER400-503X

40 0,05 125 130 100 65 70

ER400-104

40 0,1 185 130 100 65 70

ER400-254

40 0,5 280 180 180 75 100

ER400-504

40 0,5 280 180 ISO 75 100

Wymiary obudowy [mm]

BCKLM
48 28 63 76 15
54 48 70 82 20
60 54 75 90 20
80 48 95 108 30
85 67 102 114 30
130 100 146 159 55
190 120 146 159 55
180 180 230 260 130
240 180 290 320 130
Kondensatory wysokonapięciowe - seria ER wymiary

Czas pracy

40°C i UN– 50000 h
85°C i 0,6 UN– 50000 h
Charakterystyka dla 40°C.
Kondensatory wysokonapięciowe - seria ER czas pracy charakterysytka
Temperaturowy współczynnik zmiany pojemności

Kondensatory wysokonapięciowe - seria ER - wykres temperatura

Tętnienia
Wartość składowej stałej i tętnień nie powinna przekraczać wartości znamionowej napięcia kondensatora.
Dopuszczalna wartość tętnień napięcia w stosunku do wartości napięcia znamionowego (wartość międzyszczytowa).
Kondensatory wysokonapięciowe - seria ER tetnienie
