Linkowe przetworniki odległości PT1
  • Linkowe przetworniki odległości PT1

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Celesco

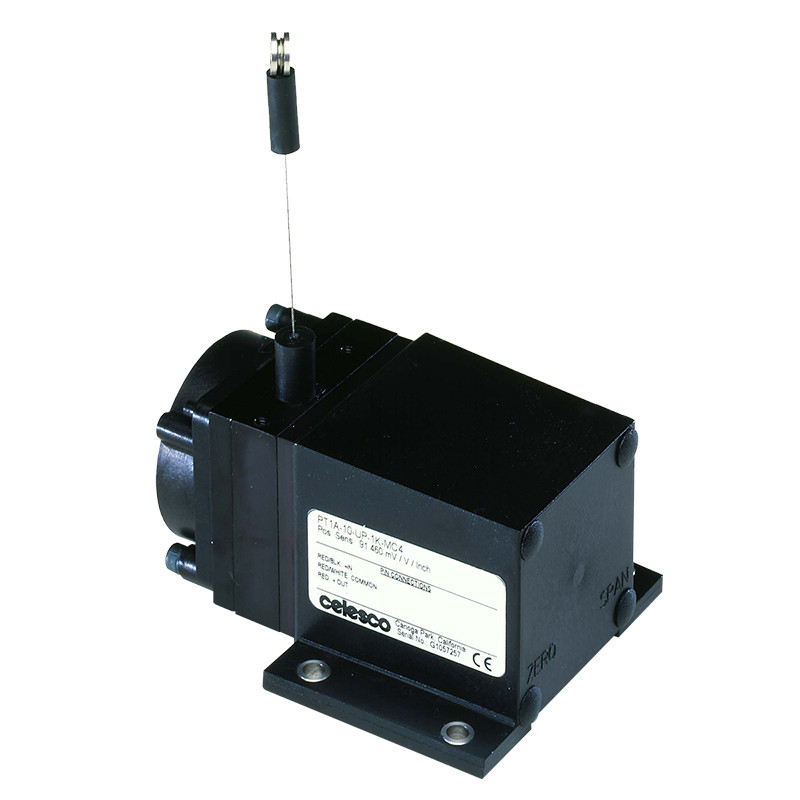

Linkowe przetworniki odległości PT1

LINKOWE PRZETWORNIKI ODLEGŁOŚCI PT1



PT1 grupa przetworników kompaktowych/OEM(do 1250 mm)

 LINKOWE PRZETWORNIKI ODLEGŁOŚCI PT1
- Zakres pomiarowy 1250 mm
- Obudowa kompaktowa
- Prosty do zainstalowania

Dane techniczne

Grupa

PT1A

PT1DC

PT1DN

PT1E

PT1MA

PT1232
Sygnał wyjściowy potencjometryczny napięciowy device net enkoder prądowy RS232

Dane techniczne

Zakres pomiarowy
do [mm]		 1250 1250 1250 1250 1250 1250
Dokładność
[± % zakresu pomiarowego]		 0,25...0,10% 0,28...0,015% 0,25...0,10% 0,02...0,04% 0,28...0,15% 0,25...0,10%
Powtarzalność
[± % pełnego pomiarowego]		 0,02% 0,05% 0,02% 0,02% 0,05% 0,02%
Trwałość w cyklach 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln - 250k...2,5 Mln 250k...2,5 Mln

Obudowa

Materiał tworzywo ABS ;
Aluminium
anodyzowane		 tworzywo ABS ;
Aluminium
anodyzowane		 tworzywo ABS ;
Aluminium
anodyzowane		 tworzywo ABS ;
Aluminium
anodyzowane		 tworzywo ABS ;
Aluminium
anodyzowane		 tworzywo ABS ;
Aluminium
anodyzowane
Stopień ochrony IP65 IP65 IP67 IP65 IP65 IP50
Temperatura pracy -40...90°C -17...90°C -17...85°C -17...71°C -17...90°C -17...85°C
Wibracje Do 10g przy
2000 Hz max		 Do 10g przy
2000 Hz max		 Do 10g przy
2000 Hz max		 Do 10g przy
2000 Hz max		 Do 10g przy
2000 Hz max		 Do 10g przy
2000 Hz max

Linka pomiarowa

Stal szlachetna
pokrywana nylonem [cal] *		 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019
Stal szlachetna - - - - - -
Tworzywo termoplastyczne - - - - - -

Podłączenie elektryczne

Końcówki do lutowania - - - - - -
Przewody - - - - - -
Kabel 7,6 m kabel 7,6 m kabel - 7,6 m kabel 7,6 m kabel 7,6 m kabel
Wtyk mikrowytyk 4pol.+
3,5 m kabel;
wtyk z tworzywa
6 pol.+gniazdo		 mikrowytyk 4pol.+
3,5 m kabel;
wtyk z tworzywa
6 pol.+gniazdo		 mikrowtyk 5 pol
(także 5 m kabla)		 mikrowytyk 4pol.+
3,5 m kabel;
wtyk z tworzywa
6 pol.+gniazdo		 mikrowytyk 4pol.+
3,5 m kabel;
wtyk z tworzywa
6 pol.+gniazdo		 wtyk
z tworzywa
6 pol.+gniazdo

Właściwości

Wyjście kablowe Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 -

*) 1 cal = 25,4 mm
