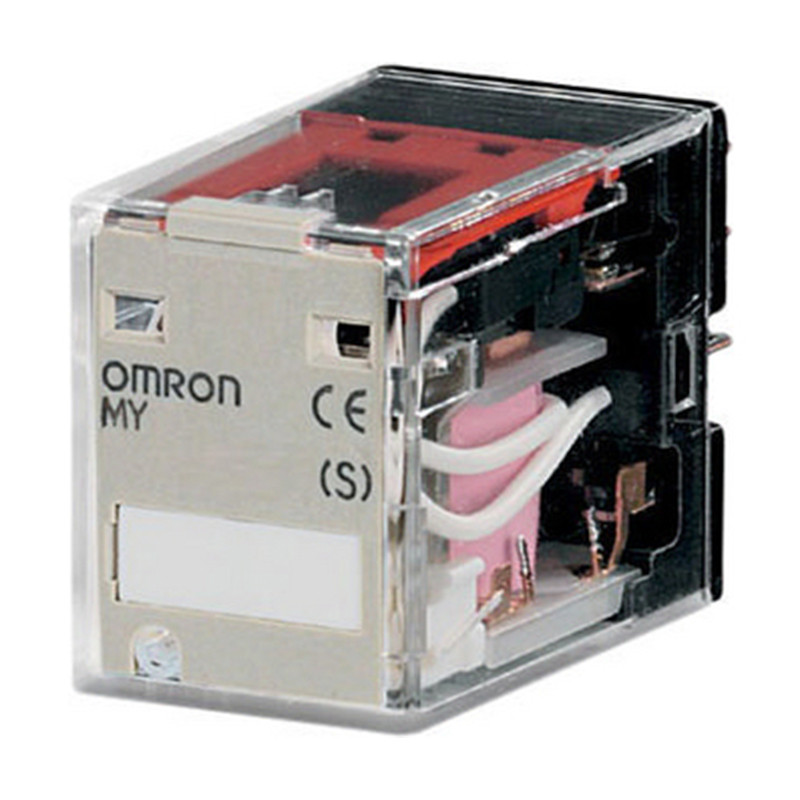

Miniaturowe przekaźniki mocy serii MY...
  • Miniaturowe przekaźniki mocy serii MY...

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Omron

Miniaturowe przekaźniki mocy serii MY...

MINIATUROWE PRZEKAŹNIKI MOCY SERII MY...

Cechy:
• według VDE 0110 / C 250 względnie A 250
• mechaniczny wskaźnik położenia łączeniowego

Dane techniczne:
• Rodzaj wyprowadzeń:
wyprowadzenia lutowane, do wtykania w różne podstawki
• Zestyki:
MY2 - 2 zestyki przełączne,

MY4 - 4 zestyki przełączne
• Materiał styków:
Ag (cienko złocone)
• Obciążenie znamionowe:
MY2 - 5 A przy 250 V AC, 5 A przy 30 V DC

MY4 - 3 A przy 250 V AC, 3 A przy 30 V DC
• Prąd trwały i załączania max.:
MY2-10A

MY2 - 5 A
• Napięcie przełączane max.:
250 V AC, 125 V DC
• Moc łączeniowa min.:
5VDC, 1 A
• Moc łączeniowa max.:
2500 VA, 300 W
• Czas zadziałania i odpadania:
max. 20 ms
• Temperatura otoczenia:
-55 do 70°C przy prądzie znamionowym (bez szronienia)
• Trwałość mechaniczna:
cewka AC: 50 mln cykli łączeniowych

cewka DC: 100 mln cykli łączeniowych
• Wymiary:
28x 21,5x 36 mm
• Dopuszczenia:
UL, CSA,VDE, IMQ

TypNapięcie
znamionowe cewki		Prąd
znamionowy cewki		Rezystancja
cewki
MY2 12DC 12 VDC 75 mA 160 Ω
MY2 24DC 24 V DC 37 mA 650 Ω
MY2 24AC 24 VAC 59 mA 160 Ω
MY2 220/240AC 220 do 240 V AC 8mA 9800 Ω
Podstawka
PYF08A-E montaż na szynie DIN, zaciski śrubowe
PY08-02 montaż na płytce drukowanej
PY08 lutowane wyprowadzenie z tyłu

MY4 12DC 12 V DC 75 mA 160 Ω
MY4 24DC 24 V DC 37 mA 650 Ω
MY4 24AC 24 V AC 59 mA 160 Ω
MY4 220/240AC 220 do 240 V AC 8mA 9800 Ω
Podstawka
PYF14A-E montaż na szynie DIN, zaciski śrubowe
PY14-02 montaż na płytce drukowanej
