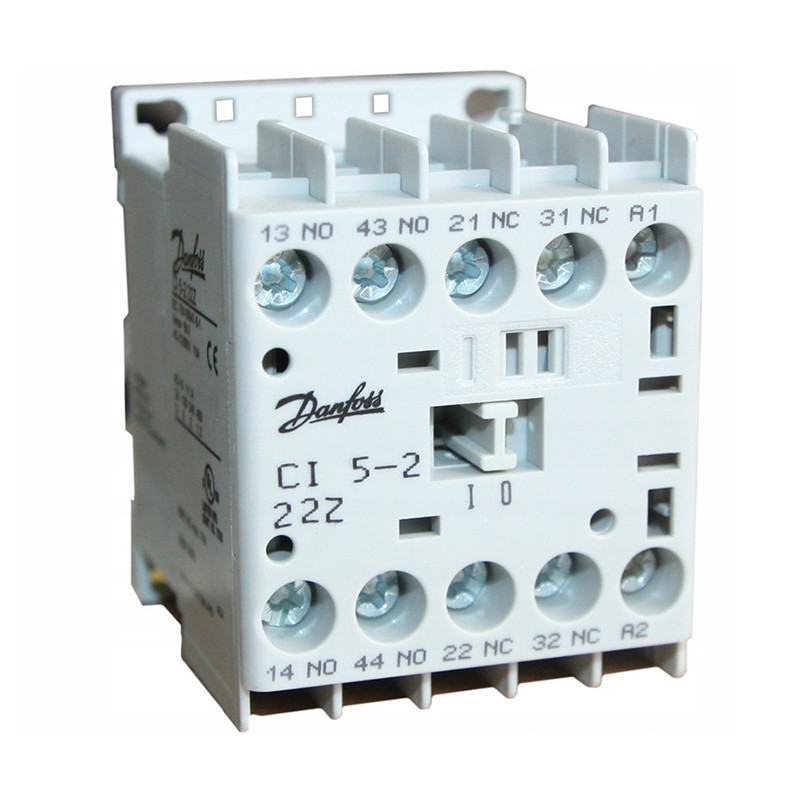

Ministyczniki CI 5-2 do CI 5-12

Ze względu na swoje gabaryty ministyczniki idealnie pasują do szafek dla aparatury modułowej. Typoszereg styczników sterowanych napięciem przemiennym oraz stałym w zakresie od 1,5 do 5,5 kW (od 4 do 12 A w kategorii AC-3). Charakteryzują się niskim poborem mocy oraz cichą pracą. Wraz z dodatkowymi blokami styków pomocniczych tworzą szeroką gamę kombinacji max. 8 styków sygnalizacyjnych. Mogą być dzięki temu wykorzystywane jako przekaźniki sterownicze.

Ue 230V [kW]Ue 400V [kW]Ie (AC - 3) [A]Ith 40°C (AC - 1) [A]Ith 60°C (AC - 1) [A]Styki główneStyki pomocniczeNumer katalogowy1)Typ
Parametry elektryczne - cewki sterowane napięciem przemiennym
      102) 62) - 4NO 037H3500XX Cl 5-2
      102) 62) - 2NO/2NC 037H3501XX Cl 5-2
1,5 2,2 4,9 14 11 3 INO 037H3502XX Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H3503XX Cl 5-5
3 4 8,5 14 11 3 1NO 037H3504XX Cl 5-9
3 4 8,5 14 11 3 1NC 037H3505XX Cl 5-9
3 4 8,5 14 11 4 - 037H3506XX Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H3507XX Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H3508XX Cl 5-12
Parametry elektryczne - cewki sterowane napięciem stałym 24V
      102) 62) - 4NO 037H350002 Cl 5-2
      102) 62) - 2NO/2NC 037H350102 Cl 5-2
1,5 2,2 4,9 14 11 3 1NO 037H350202 Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H350302 Cl 5-5
3 4 8,5 14 11 3 1NO 037H350402 Cl 5-9
3 4 8,5 14 11 3 1NC 037H350502 Cl 5-9
3 4 8,5 14 11 4 - 037H350602 Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H350702 Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H350802 Cl 5-12
Parametry elektryczne - cewki sterowane napięciem stałym 12V
3 4 8,5 14 11 3 1NO 037H350401 Cl 5-9

1) Napięcie sterujące cewki oznaczają dodatkowe dwie cyfry podane w tabeli poniżej
2) Stycznik sygnałowy, podane obciążenie dotyczy kategorii AC-12 Standardowa tolerancja napięcia zasilającego -30% +25%
Napięcie sterująceSymbol XX
24 V 50/60Hz 13
110 V 50/60Hz 23
220 - 230 V 50/60Hz 32
400 V 50Hz/60Hz 37

Akcesoria
Są to nadstawki dołączane na zatrzask od czoła ministycznika. Występują w dwóch wersjach, jako podwójne oraz poczwórne. Wysokość zabudowy takiego zestawu równa się wysokości przekaźnika termicznego dedykowanego do ministyczników.

FunkcjaIe (AC - 15)
[A]
Ith40oC
(AC - 1)
[A]
Ue
[V]
Numer
katalogowy
Typ
4N0 2 10 500 037H3511 CBN - 40
2NC 2 10 500 037H3513 CBN - 02
1N0/1NC 2 10 500 037H3514 CBN - 11
2NO/2NC 2 10 500 037H3515 CBN - 22
4NC 2 10 500 037H3512 CBN - 04
Wymiary [mm]

CI 5-2, 5-5, 5-9, 5-12

Rysunek wymiarowy zestawu ministycznika z przekaźnikiem termicznym
