Moduł diodowy - MOD..P

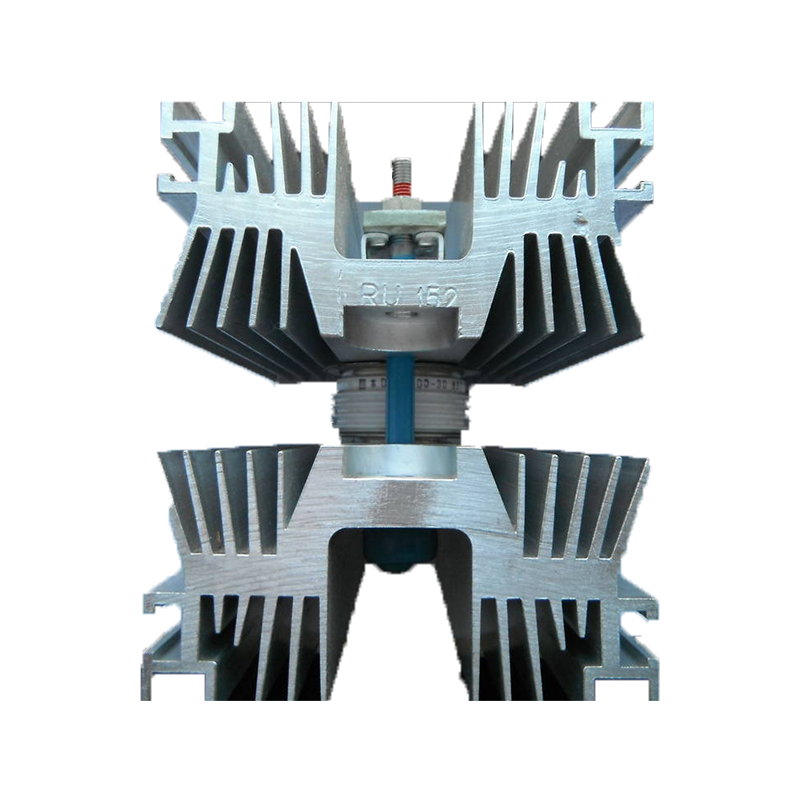

JEDNOELEMENTOWY DIODOWY BLOK MOCY Z RADIATOREM RY.
Cechy:
• jednoelementowy diodowy moduł mocy z dwustronnym chłodzeniem w radiatorze – RY
• chłodzenie naturalne

Typowe aplikacje:
• prostowniki,
• zasilacze

Opcje:
• wykonanie standardowe – Rys. 1
• wykonanie z radiatorem czernionym – Rys. 2
• wykonanie specjalne – Rys. 3
• zabezpieczenie termiczne
• układ RC
• bezpiecznik
• chłodzenie wymuszone

Dobór bloku mocy:
• W zależności od obciążenia w bloku mocy są zastosowane różne półprzewodniki. Wielkość użytego półprzewodnika podana jest w Tabeli 1.
Rysunek 1
Rysunek 2
Rysunek 3


Warunki pracy:
Jednoelementowe bloki mocy są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych:
• temp. otaczającego powietrza od -100 C do +400 C
• ciśnienie atmosferyczne od 860hPa do 1060hPa
• wilgotność względna nie wyższa od 80% przy temperaturze 400 C
• powietrze chłodzące bez czynników agresywnych chemicznie ani pyłów przewodzących

Układ


Tabela 1 Parametry techniczne bloków mocy

Typ modułuŚredni prąd półprzewodnika IF(AV) [A]Napięcie wsteczne i blokowania półprzewodnika U RRM
    [V]		Prąd przeciążeniowy
I FSM
[A]		wymiary zastosowanego półprzewodnika
[mm]		Masa bloku
[kg]
MOD7P 450…650 400…2400 7000… 10000 3,1
MOD8P 630…1000 400…8500 10000… 24000 3,3
MOD9P 1000…2000 400…7500 20000…42000 7,9
MOD11P 1000…3200 400…6000 27000…65000 12

Podstawowym czynnikiem mającym wpływ na jakość, trwa łość i niezawodność bloków mocy jest ich właściwy montaż oraz zastosowanie odpowiednich pod względem elektrycznym półprzewodników mocy.
Zastosowanie jednoelementowych bloków mocy wykonanych przez DACPOL gwarantuje poprawność montażu i wyselekcjonowanie parametrów oraz ułatwia konserwację i naprawę urządzeń przekształtnikowych.
Schemat bloku mocy MOD..P
