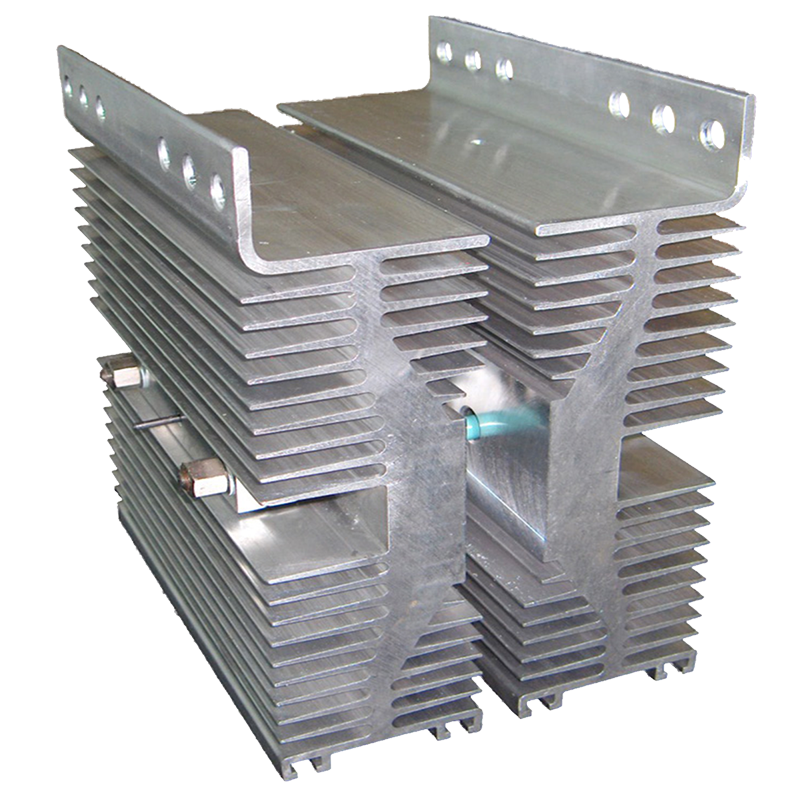

MODUŁ DWUDIODOWY MOC..P
Dwuelementowy diodowy blok mocy z radiatorem RY
Cechy:
• dwuelementowy diodowy moduł mocy z dwustronnym chłodzeniem w radiatorze – RY
• chłodzenie naturalne
Typowe aplikacje:
• prostowniki,
• zasilacze

Opcje:
• wykonanie standardowe – Rys.1
• wykonanie z szynami prądowymi;
• wykonanie z radiatorem czernionym;
• zabezpieczenie termiczne;
• układ RC;
• bezpiecznik;
• chłodzenie wymuszone;
Dobór bloku mocy:
• W zależności od obciążenia w bloku mocy są zastosowane różne półprzewodniki. Wielkość użytego półprzewodnika podana jest w Tabeli 1.
Rysunek 1
Układ


Warunki pracy:
Dwuelementowe bloki mocy są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych:
• temp. otaczającego powietrza od -100 C do +400 C;
• ciśnienie atmosferyczne od 860hPa do 1060hPa;
• wilgotność względna nie wyższa od 80% przy temperaturze 400 C
• powietrze chłodzące bez czynników agresywnych chemicznie ani pyłów przewodzących.


Tabela 1 Parametry techniczne bloków mocy

Typ modułu Średni prąd półprzewodnika IF(AV) [A] Napięcie wsteczne i blokowania półprzewodnika U RRM
    [V]
Prąd przeciążeniowy
I FSM
[A]
wymiary zastosowanego półprzewodnika
[mm]
Masa bloku
[kg]
MOC7P 450…650 400…2400 7000…10000 6,9
MOC8P 630…1000 400…8500 10000…24000 6,9
MOC9P 1000…2000 400…7500 20000…42000 16,4
MOC11P 1000…3200 400…6000 27000…65000 18,30

Schemat blokowy MOC...P
