Moduły pomiaru wilgotności

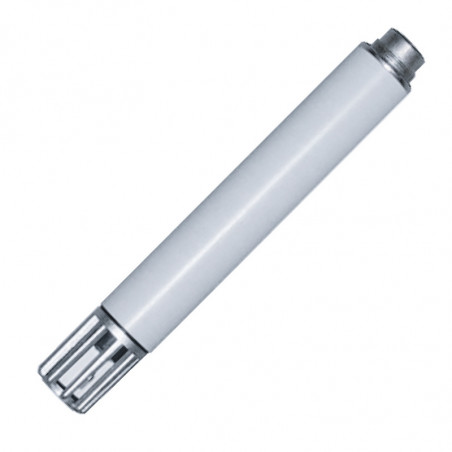

Są to moduły przygotowane do montażu do pomiaru wilgotności względnej, wilgotności względnej i temperatury lub temperatury w powietrzu i innych nieagresywnych gazach.


Ich małe wymiary i szeroka gama rodzajów pozwala na zastosowanie ich w wielu aplikacjach. Moduły pomiarowe MELA są dostępne jako płytki drukowane (OEM) lub z tuleją montażową z głowicą. Zalecamy użycie modułów typu “F” i “C” z sygnałem wyjściowym 0...1V dla urządzeń zasilanych z baterii z powodu niskich wymagań prądowych. Moduły pomiarowe serii GM wyposażone są w filtr ochronny ZE17 a seria VM z filtrem ZE13 z wysokiej jakości stali.



Instrukcja użytkowania

Moduł pomiarowy należy zainstalować w miejscu gdzie występuje charakterystyczny poziom wilgotności. Nie wolno montować ich w pobliżu grzejników, na ścianach zewnętrznych lub w miejscach w których mogłyby być zachlapane. Należy upewnić się, że element pomiarowy znajduje się w miejscu dobrze przewietrzanym. Trzeba przestrzegać minimalnych prędkości przepływu powietrza i napięcia zasilania dla czujników z wyjściem prądowym. Odchyłki od tych wartości mogą powodować powstawanie dodatkowego błędu z powodu wewnętrznego grzania. Powstawanie rosy nie powoduje zniszczenia czujnika jak również osiadający kurz. Jakkolwiek może to wpływać na dynamikę pomiarów. Jeżeli istnieje duże zapylenie lub w przypadku prędkości przepływu powietrza >5m/s sugerujemy użycie filtra ochronnego ZE21/ZE22 z modułem serii GM. Filtr ten może być płukany w celu wyczyszczenia. Nagromadzony kurz można usunąć poprzez zdmuchnięcie lub wypłukanie w wodzie destylowanej. Nigdy nie wolno dotykać bardzo czułej powierzchni elementu pomiarowego. W elementach serii OM mogą występować pojemności pasożytnicze, powodujące dodatkowe błędy.



Dane techniczne

Wilgotność względna:
Zakres pomiarowy 0 ... 100 % rh
Dokładność (MR 5...95%rh przy 10...40°C) ±2% rh
Dodatkowy błąd <0,1%/K
Czas reakcji T 90 przy 1m/s: 10s
T90 dla 1m/s seria xVM: 1min
Temperatura:
Element pomiarowy (DIN IEC 751): Pt100 klasa B
klasa 1/3DIN dostępna na życzenie
Zakres pomiarowy: -30...80°C
Dokładność 0...1V (-17...80 °C): ±0,2 K
0...10V (-19...80 °C): ±0,2 K
4...20mA: ±0,3K
Dodatkowy błąd ±0,007K/ K
Czas reakcji T 90: 10s
xVM dla 1m/s: 1 min
Pozostałe dane:
Temperatura otoczenia: -40...80°C
Zużycie prądu: 0...10V, 2x0...1V: <5mA
0...1V: <1mA
Minimalna prędkość powietrza: wyjście 2x4...20mA: 1,5m/s
4...20mA, 2x0...10V: 1m/s
0...10V, 2x0...10V: 0,5m/s
Obciążenie rezystancyjne (wyjście napięciowe 0...10V/0...1V): 310kW/32kW
Obciążenie (wyjście prądowe): zobacz wykres
Napięcie zasilania: wyjście prądowe: 12...30V DC
wyjście napięciowe 0...10V: 15...30V DC
wyjście napięciowe 0...1V: 6...30V DC
Efekt samogrzania Pt100 (1m/s, 2mA, 20°C): 0,1K

Uwaga
Zastrzega się możliwość wprowadzenia zmian technicznych.



Wersje czujników

Mierzona wartość Wyjście Seria OM
płytka drukowana
Seria GM
zamontowany w rurce
z głowicą
Seria VM
w rurce ze stali nierdzewnej
z filtrem
F
wilgotność względna
4...20 mA FOM 3/5 FGM 3/5 FVM 3/5
0...10 V FOM 2/5 FGM 2/5 FVM 2/5
0...1 V FOM 1/5 FGM 1/5 FVM 1/5*)
C
wilgotność względna
+ temp. pasywna
4...20 mA, Pt100 COM 3/5 CGM 3/5 CVM 3/5
0...10 V, Pt100 COM 2/5 CGM 2/5 CVM 2/5
0...1 V, Pt100 COM 1/5 CGM 1/5 CVM 1/5
K
wilgotność względna
+ temperatura
2 x 4...20 mA KOM 3/5 KGM 3/5 KVM 3/5
2 x 0...10 V KOM 2/5 KGM 2/5 KVM 2/5
2 x 0...1 V KOM 1/5 KGM 1/5 KVM 1/5
T
temperatura
4...20mA TOM 3/5 TGM 3/5 TVM 3/5
0...10V TOM 2/5 TGM 2/5 TVM 2/5
0...1V TOM 1/5 TGM 1/5 TVM 1/5
Waga (w przybliżeniu) 6g 23g 27g


Obciążenie dla wyjścia prądowego
moduła pomiaru wilgotności - obciązenie dla wyjścia prądowego
Zasadność zakresu wilgotności
MODUŁY POMIARU WILGOTNOŚCI zasadnosć zakresu wilgotnosci


Wymiary [mm]


Seria OM
MODUŁY POMIARU WILGOTNOŚCI seria OM wymiary
Seria GM
MODUŁY POMIARU WILGOTNOŚCI seria GM wymiary
Seria VM
MODUŁY POMIARU WILGOTNOŚCI seria VM wymiary
